GP-PC200B BMS与Victron逆变器连接设置教程
本手册介绍如何将 Gobel Power GP-PC200B BMS 电池系统与 Victron 逆变器及 Cerbo GX 设备进行连接和配置。
所需材料
开始操作前，请确保您已准备以下设备和材料：
| 序号 | 材料名称 | 说明 |
|---|---|---|
| 1 | 使用 GP-PC200B BMS 的电池组 | Gobel Power 电池系统，内置 GP-PC200B BMS |
| 2 | Victron 逆变器及 Cerbo GX 设备 | Victron 官方逆变器及通讯网关 |
| 3 | Victron 官方 Type B BMS 连接线缆 | VE.Can to CAN-bus BMS 专用线缆（Type B） |
Victron Type B VE.Can to CAN-bus BMS 线缆用于 Gobel Power 电池与 Victron GX 设备之间的 CAN-Bus 通讯。您可通过 Victron 官网获取此线缆。
物理连接
BMS 设置
在连接电池与 Victron 设备之前，请先确认 GP-PC200B BMS 的通讯协议已正确配置。详细设置说明请参见 GP-PC200B BMS 通讯设置文档。
GP-PC200B BMS 通讯设置文档：https://docs.gobelpower.com/docs/bms/GP-PC200B/communication/
逆变器连接
-
使用 Victron Type B VE.Can to CAN-bus BMS 专用线缆，实现 Gobel Power 电池与 Victron GX 设备之间的 CAN-Bus 通讯。该线缆可通过以下链接获取：https://www.victronenergy.com/cables/ve-can-to-can-bus-bms
-
将 Victron 线缆的 BMS-CAN 端连接到电池的 CAN 通讯端口。
-
将线缆的 Victron VE.CAN 端连接到 Cerbo GX 设备的通讯端口：
- 旧款 Cerbo GX：连接至 BMS-CAN 端口
- 新款 Cerbo GX：连接至 VE.CAN 端口
Cerbo GX 设置
完成物理连接后，请按以下步骤在 Cerbo GX 设备中进行配置。
1. BMS-CAN 端口配置
进入 Settings → Services → BMS-Can Port → CAN-bus profile，确保选择 CAN-bus BMS (500 kbit/s)。
2. DVCC 设置

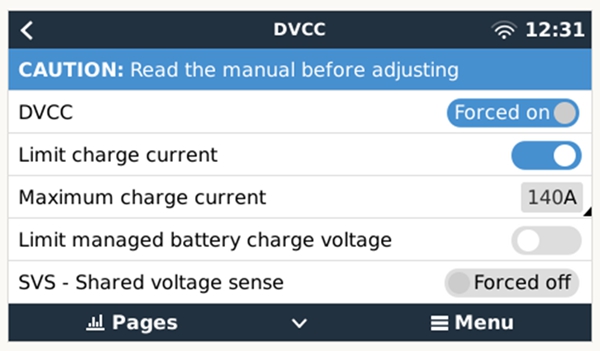

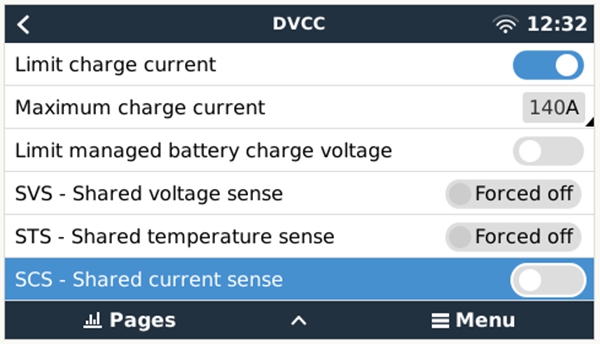

进入 Settings → DVCC，按以下参数进行配置：
| 设置项 | 值 |
|---|---|
| DVCC | Forced on（强制开启） |
| Limit charge current（可选） | ON（开启） |
| Max charge current | 电池组数量 × 0.5 × 单组电池容量（Ah） |
示例： 如使用 2 组 51.2V 280Ah 电池，则最大充电电流为 2 × 0.5 × 280 = 280A。
最大充电电流 = 电池组数量 × 0.5 × 单组电池容量（Ah）。请根据您实际使用的电池数量和容量进行计算。
3. 设备识别确认

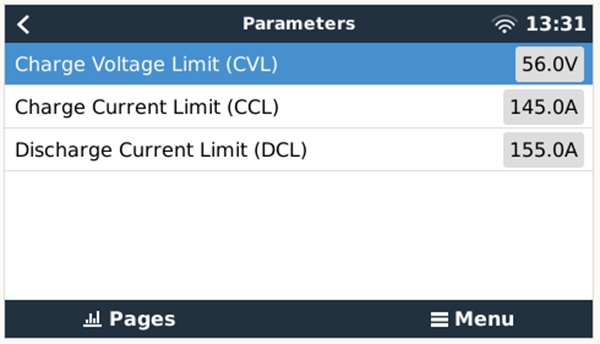

完成上述设置后，电池设备将出现在设备列表中，您可以在 Battery Parameters 页面中查看电池的实时数据。
VictronConnect App 设置
使用 VictronConnect 手机应用程序对 Victron 设备进行配置。
1. Victron MPPT 太阳能充电控制器设置

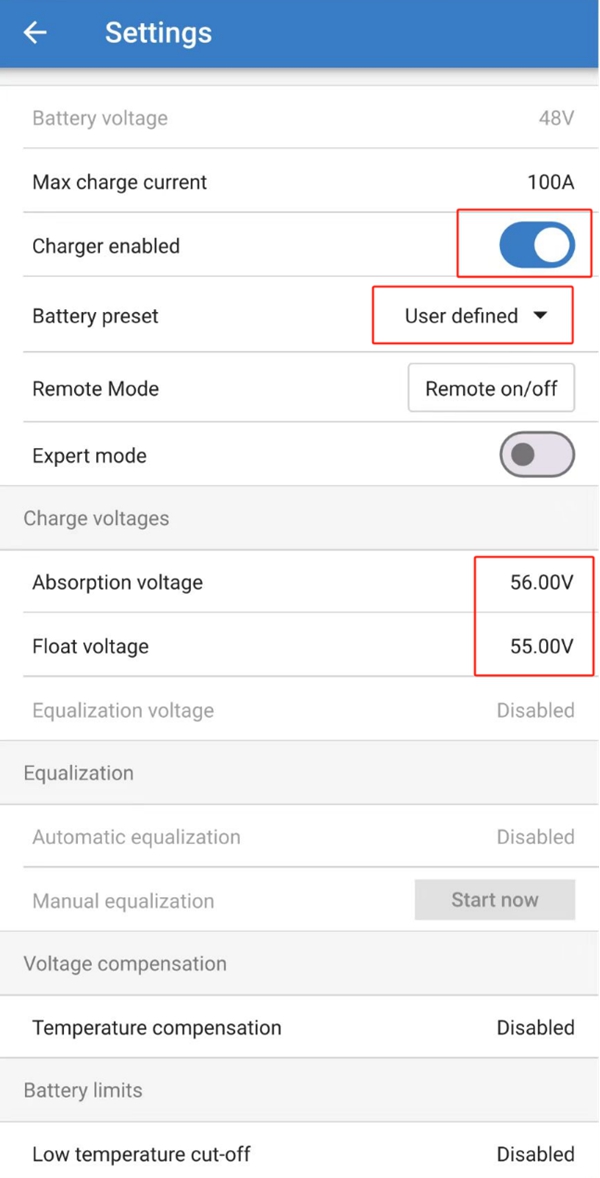

在 VictronConnect App 中选择 MPPT 设备，按以下参数配置：
| 设置项 | 值 |
|---|---|
| Charger Enabled（充电器启用） | ON |
| Battery preset（电池预设） | User defined（用户自定义） |
| Absorption Voltage（吸收电压） | 等于 Charge Voltage Limit (CVL) |
| Float voltage（浮充电压） | 略低于 Absorption Voltage（吸收电压） |
| Low temperature cut-off（低温切断） | Disabled（禁用） |
2. Victron 逆变器/充电器设置

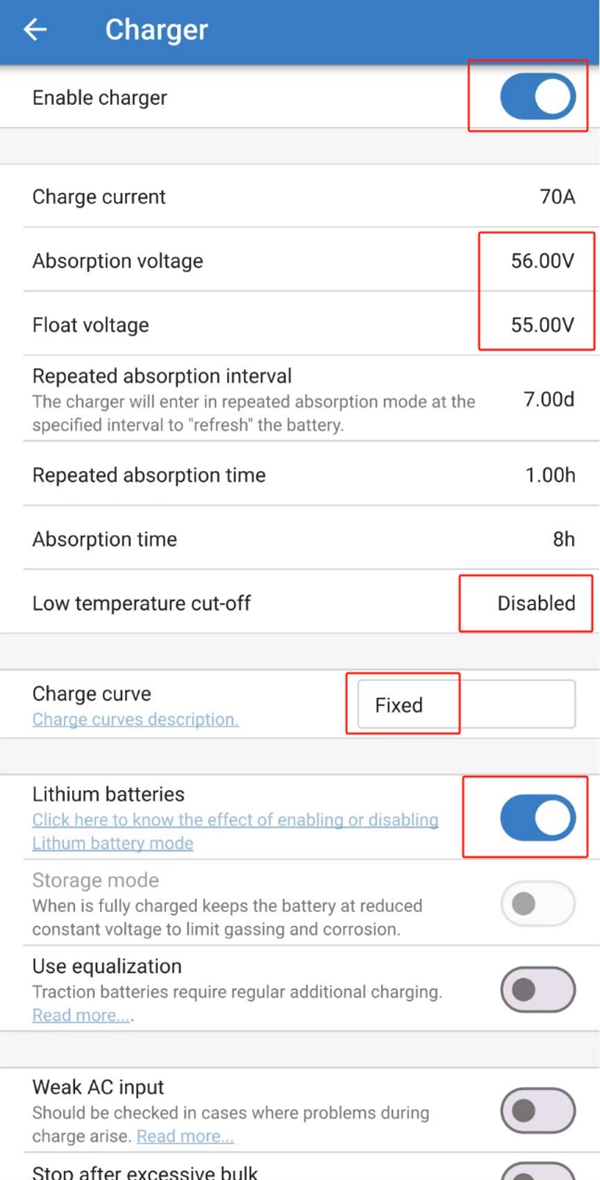

在 VictronConnect App 中选择逆变器/充电器设备，按以下参数进行 Charger（充电器） 设置：
| 设置项 | 值 |
|---|---|
| Enable Charger（启用充电器） | ON |
| Absorption Voltage（吸收电压） | 等于 Charge Voltage Limit (CVL) |
| Float voltage（浮充电压） | 略低于 Absorption Voltage（吸收电压） |
| Low temperature cut-off（低温切断） | Disabled（禁用） |
| Charge Curve（充电曲线） | Fixed（固定） |
| Lithium batteries（锂电池模式） | ON |
VE Configuration Tools 设置
使用 Victron VE Configuration Tools 软件对逆变器/充电器进行高级配置。
1. 逆变器/充电器设置

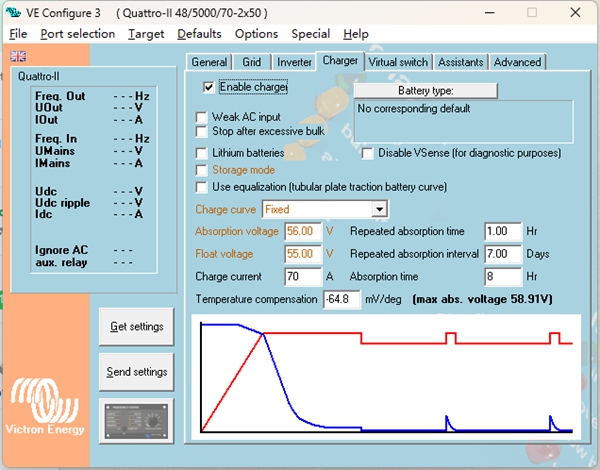

启用充电器
勾选 Enable charger 选项，启用充电器功能。

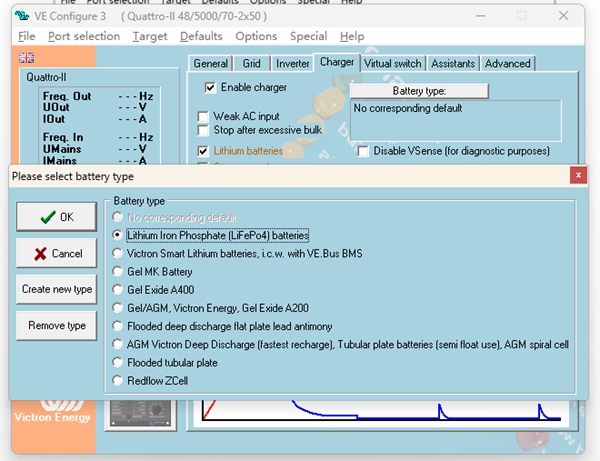

锂电池模式
勾选 Lithium batteries 选项，启用锂电池模式。
其他设置

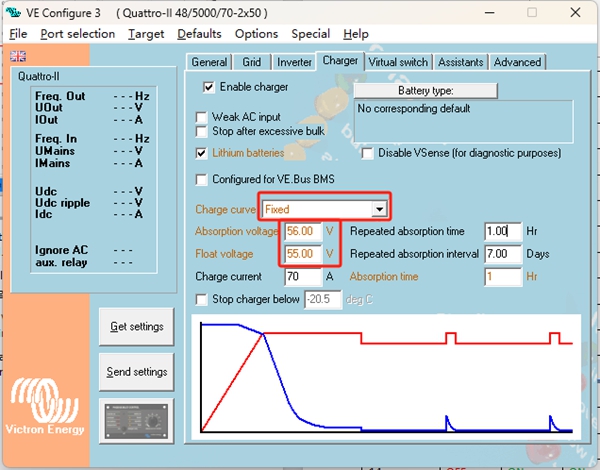

按以下参数进行配置：
| 设置项 | 值 |
|---|---|
| Charge curve（充电曲线） | Fixed（固定） |
| Absorption voltage（吸收电压） | 等于 Charge Voltage Limit (CVL) |
| Float voltage（浮充电压） | 略低于 Absorption Voltage（吸收电压） |

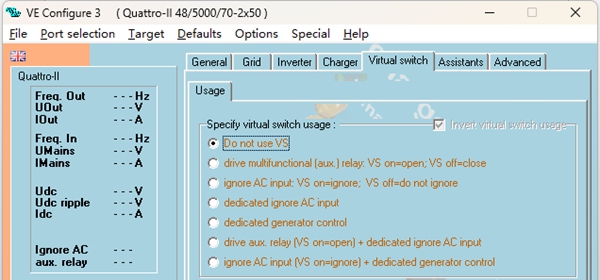

2. Virtual Switch（虚拟开关）设置
在 Virtual switch 选项卡中，选择 Do not use VS（不使用虚拟开关）。

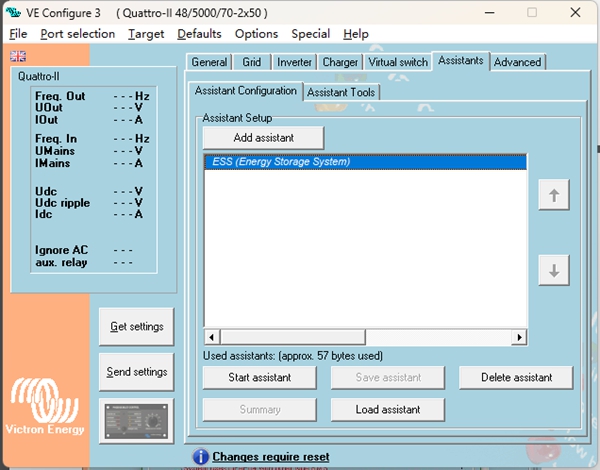

3. ESS（储能系统）助手设置 — 添加助手
在 Assistant 选项卡中，点击添加助手，选择 ESS (Energy Storage System)。
4. ESS 助手设置 — 配置参数

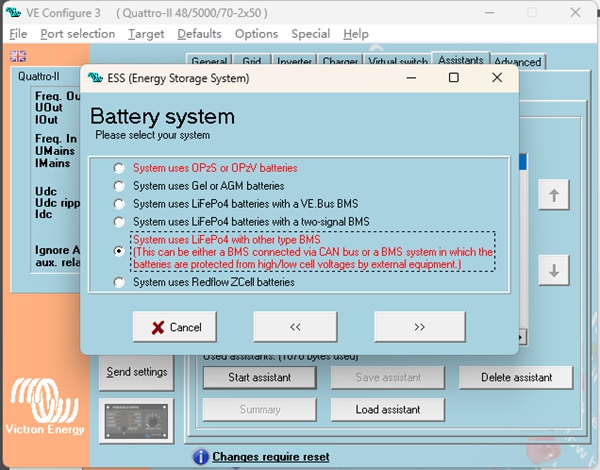

选择系统类型
点击 Start assistant，在选项中选择第 5 项。

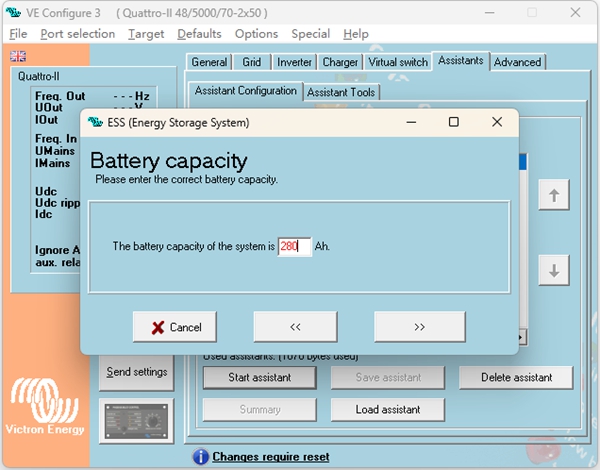

设置总容量
输入电池系统的总容量。

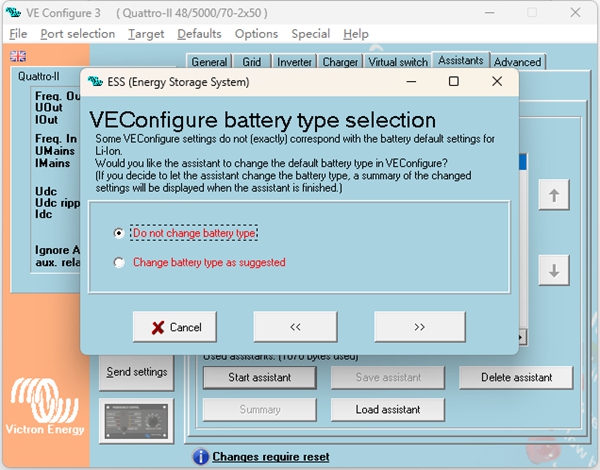

电池类型
选择 Do not change battery type（不更改电池类型）。

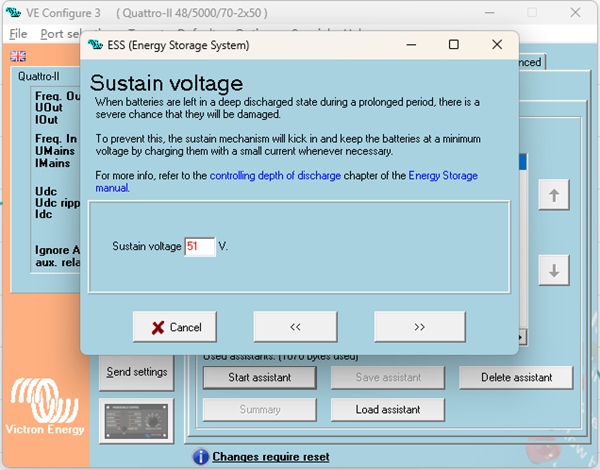

设置 Sustain 电压
将 Sustain voltage 设置为 51V。

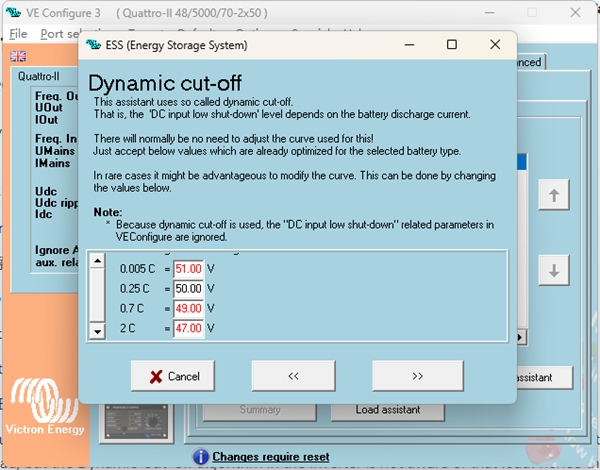

设置 Dynamic Cut-off（动态切断）
按以下对应关系设置动态切断电压：
| 放电倍率 | 切断电压 |
|---|---|
| 0.005C | 49V |
| 0.25C | 48V |
| 0.7C | 48V |
| 2C | 47V |

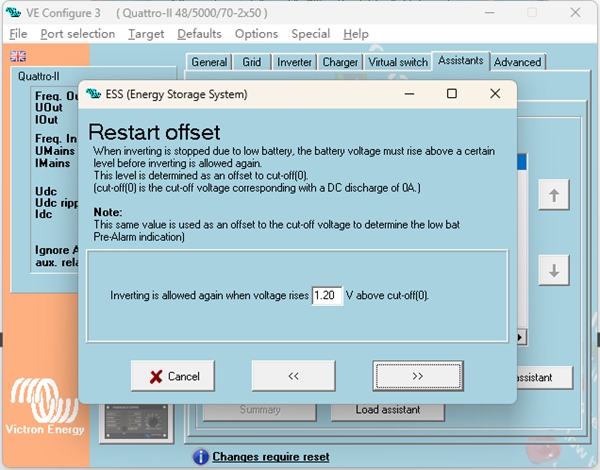

Restart Offset（重启偏移）
使用默认的 Restart offset 值，无需修改。
完成以上所有配置后，GP-PC200B BMS 电池系统即与 Victron 逆变器成功建立通讯和控制连接。您可在 Cerbo GX 设备列表中确认电池状态是否正常。
