GP-PC200B BMS与德业混合逆变器的连接与设置指南

本手册介绍如何将搭载 GP-PC200B BMS 的电池组与德业混合逆变器进行物理连接与参数设置，使电池与逆变器之间通过 CAN 协议正常通讯。

适用产品：Gobel Power GP-PC200B BMS 搭配德业混合逆变器系列。

所需材料

进行本连接设置需要准备以下材料和设备。

序号	名称	说明
1	搭载 GP-PC200B BMS 的电池组	电池组需已正确安装 GP-PC200B BMS 并正常运行
2	德业混合逆变器	支持 CAN 通讯协议的德业混合逆变器
3	网线（直通线）	两端 RJ45 接头线序对称的直通网线，用于连接 BMS 与逆变器

网线要求

请确保使用的网线为两端对称的直通线（非交叉线），且网线两端 RJ45 接头完好无松动。网线长度根据实际安装位置选择，建议不超过 10 米以保证通讯稳定性。

连接与设置

以下步骤将引导您完成 BMS 协议配置、物理连接以及逆变器参数设置。

BMS 通讯协议设置

首先需要将 GP-PC200B BMS 的 CAN 通讯协议设置为德业兼容模式。

1. 登录 GP-PC200B BMS 管理界面
2. 进入通讯协议设置页面
3. 将 CAN 通讯协议设置为 Deye 或 Pylon 模式

协议选择

德业逆变器兼容 Deye 和 Pylon 两种 CAN 通讯协议。如其中一种协议无法正常通讯，可尝试切换至另一种。

详细的 BMS 协议设置步骤请参考官方文档：
GP-PC200B 通讯协议设置指南

物理连接

使用网线将 BMS 与逆变器进行物理连接。

1. 确认电池组与逆变器均已断电
2. 取出 网线（直通线），将一端插入主电池 CAN 端口
3. 将网线另一端插入德业逆变器的 BMS 端口

提示

电池应正确拨号，详情请见GP-PC200B 通讯协议设置指南

警告

连接前务必确认两端设备均已断电。带电插拔通讯线缆可能导致通讯接口损坏。

逆变器参数设置

完成物理连接后，启动逆变器，在逆变器触摸屏幕中进行以下设置。

第一步：进入电池设置页面

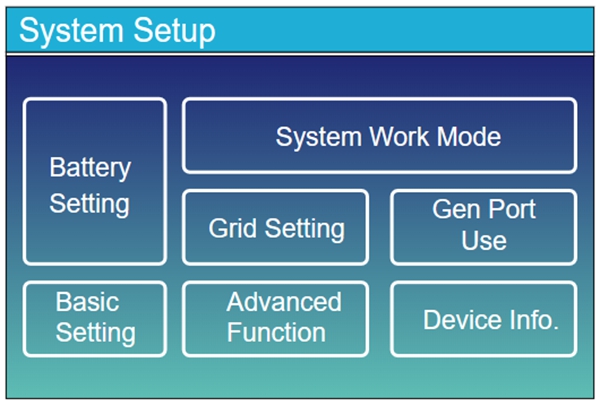

在逆变器屏幕主页，点击进入 系统设置（System Setup） 页面，然后点击 电池设置（Battery Setting） 选项。

第二步：配置电池参数

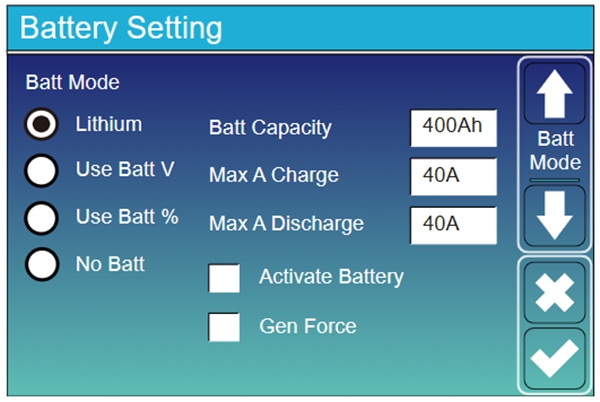

在 电池设置（Battery Setting） 页面中，依次设置以下参数：

• 电池模式（Batt Mode）：选择 锂电池（Lithium）
• 电池容量（Batt Capacity）：输入电池组总容量，计算公式为：电池标签上标注的标称容量 × 电池数量
• 最大充电电流（Max A Charge）：输入电池组最大充电电流，该值应小于或等于电池标签上标注的最大持续充电电流 × 电池数量
• 最大放电电流（Max A Discharge）：输入电池组最大放电电流，该值应小于或等于电池标签上标注的最大持续放电电流 × 电池数量

第三步：核对 BMS 通讯数据

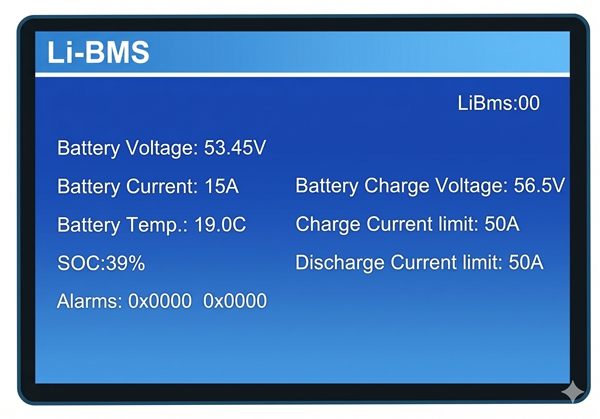

完成参数设置后，在逆变器屏幕中进入 Li-BMS 页面，查看逆变器从电池 BMS 读取到的实时数据，逐一核对以下项目：

核对项目	正确值
电池电压	应等于电池平均电压
电池 SOC	应等于电池平均 SOC
充电电流限制	应等于上一步计算的最大充电电流值
放电电流限制	应等于上一步计算的最大放电电流值

第四步：确认通讯正常

如以上所有数据核对无误，说明电池与逆变器之间的 CAN 通讯已成功建立，连接设置完成。

更多设置

如需了解更多逆变器设置选项，请参阅德业逆变器官方手册：www.deyeinverter.com

附录

参考链接

资源	链接
GP-PC200B BMS 通讯协议设置	https://docs.gobelpower.com/docs/bms/GP-PC200B/communication/
德业逆变器官方手册	https://www.deyeinverter.com/

常见问题

Q：逆变器 Li-BMS 页面无数据显示？

A：请检查以下项目：

• 确认主电池拨号正确
• 确认 BMS 的 CAN 通讯协议已正确设置为 Deye 或 Pylon 模式
• 检查网线两端是否牢固插入 CAN 端口和 BMS 端口
• 确认网线为直通线，排除网线本身故障
• 尝试将逆变器与 BMS 断电后重新启动

Q：逆变器显示的电池数据与实际不符？

A：确认 BMS 的 CAN 通讯协议已正确设置为 Deye 或 Pylon 模式。
