GP-PC200B BMS 规格书

规格确认书

客户名称	Gobel Power
客户型号
客户料号
产品型号	P16S200A-ZL51706L20-K4-IOB
版本	1.4
日期	2025-11-10
配件清单	序号	名称	型号	数量
	1	保护板	P16S200A-51706-1.4	1 块
	2	显示板	MD32K4-20666-3.0	1 块
	3	接口板	IOB-31834B-1.0	1 块
	4	螺丝	M5*10 螺丝	4 颗
	5	接线端子	KF2EDG-Y-3.81-4P-1G	1 个
	6	接线端子	KF2EDG-Y-3.81-2P-1G	1 个
	7	线材	6P-300mm-6P-2.5X-1.1	1 条
	8	线材	10P(2.0S)-300mm-10P(2.5X)-1.1	1 条
	9	线材	10Px2-300mm-10Px2-2.5S-1.0	1 条
	10	线材	420mm-2P-2.5S-R19A-1.1	1 条
	11	线材	3.5P-245mm-tin-16AWG-1.0	1 块
	12	线材	5P-500mm-5P-2.5X-1.1	1 条
	13	线材	500mm-3P-3.81-tin-1.0	1 条
	14	线材	P16S200A-ZL51706-采样线 1-1.0	1 条
	15	线材	P16S200A-ZL51706-采样线 2-1.0	1 条
	16	线材	P16S200A-ZL51706-采样线 3-1.0	1 条
	17	线材	P16S200A-ZL51706-采样线 4-1.0	1 条
	18	线材	3P-500mm-3P-2.5S-1.0	1 条
沛城		客户确认
制定：	吴奕冰	审查：
核准：	陆军雄	核准：

文件更改摘要

日期	版本号	修订说明	制定人	核准人
2025-07-10	1.0	初版发行。	吴奕冰	陆军雄
2025-07-14	1.1	软件变更： 1、新增客供维克多 CAN 协议，按要求上传数据，并设为默认 CAN 协议。	吴奕冰	陆军雄
2025-09-09	1.2	软硬件变更： 1、删除板载蓝牙 WiFi 模块，客户外挂 WiFi 模块。	吴奕冰	陆军雄
2025-10-15	1.3	软件变更： 1、J75 接口 232 协议修改； 2、支持 63 台电池并机；配件变更： 1、采样线型号变更，已标黄。	吴奕冰	陆军雄
2025-11-10	1.4	软件变更： 1、主动均衡逻辑调整； 2、其他需求[17]修改。	吴奕冰	陆军雄

1. 简介

BMS（Battery Management System）是一种监测和控制电池的状态，使电池能够安全且长期使用的系统。主要就是为了智能化管理及维护各个电池单元，监控电池的状态，防止电池出现过充电和过放电，以延长电池的使用寿命。本产品适用于户用储能电池。

2. 功能特性

具有 16 路单体电压、总体电压检测，过充、过放告警及保护功能。常温下静态电压采样精度可达 ≤10mV。
具有充、放电电流检测，充、放电过流告警及保护功能。充电电流显示为正，放电电流显示为负，常温下电流采样精度可达 ≤2%@FS。
预留充、放电电流检测，充、放电过流告警及保护功能。充电电流显示为正，放电电流显示为负，常温下电流采样精度可达 ≤2%@FS。
具有 4 路电芯温度检测，电芯高、低温告警及保护功能。常温下温度采样精度可达 ≤2°C。
具有短路保护功能。
具有充电均衡功能。
支持电芯容量估算功能。电池组满充容量、当前容量、设计容量可以通过上位机进行设置，在进行完整充放电循环后容量可自动更新。
支持上位机软件控制功能，可通过上位机软件方便地对过充、过放、充放电电流、过温、欠温等保护参数，容量、休眠、均衡、等参数进行设置。
具有 RS232、RS485、CAN 通信接口。
具有多种休眠及唤醒方式。
具有复位开关，自动编码等功能。
具有 LCD 接口（选配），充电限流，蜂鸣器，LED 等功能。
支持在线升级。

3. 功能示意框图（仅供参考，以产品为准）

4. 环境要求

项目	参数	单位
工作温度	-20 /~ 60	°C
储存温度	-20 /~ 75	°C
工作湿度	10 /~ 85	%RH
储存湿度	10 /~ 85	%RH

5. 参数配置

5.1 基本参数设置

序号	指标项目		出厂默认参数	是否可设	备注
1	单体过充保护	单体过充告警电压	3600mV	可设
		单体过充保护电压	3650mV	可设
		单体过充保护延时	1.0S	可设
	单体过压保护解除	单体过充保护解除电压	3400mV	可设
		容量解除	SOC < 96%	可设
		放电解除	放电电流 > 2A
2	单体过放保护	单体过放告警电压	2600mV	可设
		单体过放保护电压	2500mV	可设
		单体过放保护延时	1.0S	可设
	单体过放保护解除	单体过放保护解除电压	2900mV	可设
	单体过放保护解除	有充电时解除	接入充电器可激活
3	总体过充保护	总体过充告警电压	56.5V	可设
		总体过充保护电压	58.4V	可设
		总体过充保护延时	1.0S	可设
	总体过压保护解除	总体过充保护解除电压	54.4V	可设
		容量解除	SOC < 96%	可设
		放电解除	放电电流 > 2A
4	总体过放保护	总体过放告警电压	44V	可设
		总体过放保护电压	40V	可设
		总体过放保护延时	1.0S	可设
	总体过放保护解除	总体过放保护解除电压	46.5V	可设
	总体过放保护解除	有充电时解除	接入充电器可激活
5	充电过流保护	充电过流告警电流	145A	可设	连续出现10次将锁定该状态，不再自动解除
		充电过流保护电流	210A	可设
		充电过流保护延时	1.0S	可设
	充电过流保护解除	自动解除	1min 后自动解除
	充电过流保护解除	放电解除	放电电流 > 1A
6	放电过流 1 保护	放电过流 1 告警电流	155A	可设	连续出现10次将锁定该状态，不再自动解除
		放电过流 1 保护电流	210A	可设
		放电过流 1 保护延时	1.0S	可设
	放电过流 1 保护解除	自动解除	1min 后自动解除
	放电过流 1 保护解除	充电解除	充电电流 > 1A
7	放电过流 2	放电过流 2 保护电流	≥250A	可设	连续出现10次将锁定该状态，不再自动解除
7	放电过流 2	放电过流 2 保护延时	500mS	可设
	放电过流 2 保护解除	自动解除	1min 后自动解除
	放电过流 2 保护解除	充电解除	充电电流 > 1A
8	短路保护	短路保护功能	有（默认为功能开启）		连续出现10次将锁定该状态，不再自动解除
		短路保护解除	有充电时，短路保护解除
		短路保护解除	负载移除后，将自动解除
9	MOS 高温保护	MOS 过温告警温度	90°C	可设
		MOS 过温保护温度	115°C	可设
		MOS 保护解除温度	85°C	可设
10	电芯温度保护	充电低温告警温度	5°C	可设
		充电低温保护温度	0°C	可设
		充电低温保护解除温度	10°C	可设
		充电高温告警温度	50°C	可设
		充电高温保护温度	55°C	可设
		充电高温保护解除温度	50°C	可设
		放电低温告警温度	-15°C	可设
		放电低温保护温度	-20°C	可设
		放电低温保护解除温度	-15°C	可设
		放电高温告警温度	50°C	可设
		放电高温保护温度	55°C	可设
		放电高温保护解除温度	50°C	可设
11	环境温度告警	环境低温告警温度	-20°C	可设
		环境低温保护温度	-30°C	可设
		环境低温保护解除温度	-20°C	可设
		环境高温告警温度	55°C	可设
		环境高温保护温度	65°C	可设
		环境高温保护解除温度	55°C	可设
12	消耗电流	工作时自耗电电流	≤45mA
12	消耗电流	低功耗模式电流	≤200μA
13	均衡功能	均衡开启电压	> 3400mV	可设
13	均衡功能	开启压差	> 30mV	可设
14	容量默认设置	电量低告警门槛	SOC < 5%	可设	充电时不告警
15	休眠功能	休眠电压	< 3150mV	可设
15	休眠功能	延迟时间	5min	可设
16	电芯失效保护	单体压差	> 1V 保护	不可设	不允许充放电
17	满充判断	满充电压	≥ 55.2V	可设	更新 SOC 为 100%
17	满充判断	截止电流	≤ 5A	可设	更新 SOC 为 100%

注：以上参数设定是在 25°C 环境温度下的标准设置，不同温度的表现会有差异。

5.2 基本配置

功能	存储	□无 □ 存储 400 条 ☑ 存储 10000 条
	电池容量	□50AH □100AH □150AH □200AH ☑ 280 AH
	显示屏接口	□无 □中文智能 □英文智能 ☑有
	充电限流	□无 □5A □10A ☑20A □ A 定义：充电电流 > 200A 开启
	干接点	□无 ☑有定义：干接点 1-PIN1 to PIN2 常开，故障保护时闭合；干接点 2-PIN3 to PIN4 常开，电池低告警闭合。
	加热膜接口	□无 ☑ 有（加热膜座子不焊接，客户自接座子并自己焊接，其它硬件电路保留）定义：加热开启温度允许（充电低温告警温度+1），加热膜关闭温度关联充电低温保护解除温度，当 BMS 进入充电低温保护状态，充电 MOS 关闭，增加加热膜请求充电电流为 10A（与德赛请求充电电流分开）；在并机时，若有电池出现充电低温保护状态，加热膜请求充电电流为 10A*充电低温保护状态数量；上位机可修改。
	CAN 并机	☑无 □有定义：
	风扣板接口	□无 ☑有定义：1.充电 MOS 关闭后，若检测到有充电电流，持续 8S 启动。 2.放电 MOS 关闭后，若检测到有放电电流，持续 8S 启动。
	认证功能接口	☑MCU 升片看门狗 ☑双重总压检测 ☑双重电流检测
	弱电开关	□无 ☑有
	蜂鸣器	□无 ☑有
	定位功能接口	☑无 □有
	蓝牙&WIFI	☑无 □有
	灯条接口	□无 ☑有
通信	拨码开关	□无 □1 位 □4 位 ☑6 位 ☑ 自动编码
	LED 灯	□无 □ALM ☑RUN ☑ON/OFF ☑SOC 6 个
	采样插座	☑立式 □卧式
其他需求	条码	□一维码 ☑二维码
	通信接口	☑RS232 □RS485 ☑并机 RS485 ☑CAN
	并机方式	□无 □RS485 □CAN
	升级方式	☑RS232 □RS485
	1	自动编码需支持主机唤醒从机，主机唤醒后从机能自动唤醒。
	2	LED 灯和条形灯亮灯逻辑二选一。
	3	手动编码和自动编码逻辑二选一。
	4	主动均衡最大支持 2A。
	5	新增客供 MAP 表，见附件；表格数值为系数（单位微欧）；单机：请求充电电流=表中函数 X2X 充电过流警告值；
	6	请求放电电流=表中系数 X 放电过流 1 告警值；并机：分别查每一台的请求电流，然后取最小的电流，乘上（并机数-保护数）。
	7	逆变协议： RS485：鹏辉 CAN：施耐德、维克托、德业、SMA、特能创新、美世乐、瑞迪、索瑞德、TBB、迈格瑞
	8	增加加热膜功能：定义：加热开启温度关联（充电低温告警温度+1），加热膜关闭温度关联充电低温保护解除温度，上位机可修改。
	9	主板上加热膜座子不焊接（客户自购座子，并自己焊接）。
	10	BMS 需支持屏通协议的功能。
	11	读取端并机总电流改为“读取并机总电压-0.5V”，请求充电电压=最高单剂电压。
	12	1、在 010-Victron CAN 2021.01.07(维克多)协议中，当均衡开启时，取消 BMS 上传逆变器正偏差报告。 2、在 001-PYLON CAN Inverter EMS(派能) 协议中，修改掩码标记 1 和 2 的范围：掩码标记 1 的 Bit5 为充电告警值-低电量告警值+2%；强制标记 2 的 Bit4 为低电量告警值+1%-低电量告警值+3%；流充关闭，低电量告警值-10%。
	13	BMS 在未休眠状态下开启自耗电，休眠状态下关闭，功率为 7W。
	14	232 的波特率修改为 115200。
	15	支持多种双向表，详情见上位机协议选择界面。
	16	导入 A 威标准 SOC 算法。
	17	请求逻辑： 1. 仅当第一次满足条件触发一小时后，如果 SOC 大于间歇式充电门限，向逆变器请求“低请求电压”，其他正常情况下，向逆变器请求“正常请求电压”。 2. 间歇式充电门限：即 Gap Charge Threshold 值，默认 95（可设）。 3. 低请求电压：取总休止保护恢复值 (Pack OVP Release) 值（可设）。 4. 正常请求电压：取电池包截止电压 (Pack FullCharge Voltage) 值（可设）。目的： 1. 当电池 SOC 低于某个值 (TSOC) 的时候，向逆变器请求最大放电电流=-10。 2. 当电池电压低于某个值 (PACK_UV_ALARM) 的时候，向逆变器请求最大放电电流=0。定义： SOC：电池当前 SOC（取所有 pack 平均 SOC）。 VOL：电池当前电压（取所有 pack 平均电压）。 SOC_LOW_ALARM：软件设置中 SOC Low Alarm 低电量告警 (%) 值（取主机设置值）。 PACK_UV_ALARM：软件设置中 Pack UV Alarm 总体过放告警 (V) 值（取主机设置值）。 TSOC：一个变量。 TSOC_STATE：指示当前是否因低电量而导致向逆变器请求最大放电电流=-10，默认为 0。 TVOL_STATE：指示当前是否因低电压而导致向逆变器请求最大放电电流=0，默认为 0。基准最大放电电流：软件设置中 DCG_OC_ALARM 放电过流告警 (A) 值 (MAP 系数，向向逆变器请求最大放电电流。
	18	TSOC 的值： 1. 当 SOC_LOW_ALARM ≤ 5%，TSOC 固定取值 SOC_LOW_ALARM (目的是留一个口子，从而不使用 TSOC 动态变化逻辑)。 2. 当 SOC_LOW_ALARM > 5%，TSOC 的值会发生变化。 TSOC 的值变化： 1. 如果电池连续 4 天不触发放电条件：在 96 小时及以上时，将 TSOC 提高到 50%。在 192 小时及以上时，将 TSOC 提高到 70%。 2. 一旦触发放电条件，TSOC 重置为 SOC_LOW_ALARM。向逆变器请求最大放电电流： 1. 如果 SOC < TSOC，设置 TSOC_STATE = 1。 2. 如果 VOL < PACK_UV_ALARM，设置 TVOL_STATE = 1。 3. 如果 TVOL_STATE = 1，向逆变器请求最大放电电流=0。 4. 如果 TVOL_STATE = 0 且 TSOC_STATE = 1，向逆变器请求最大放电电流=-10。向逆变器请求最大放电电流的退出： 1. 如果 SOC > TSOC + 20%，设置 TSOC_STATE = 0。 2. 如果 VOL > PACK_UV_ALARM + 3V，设置 TVOL_STATE = 0。 3. 如果 TSOC_STATE = 0 且 TVOL_STATE = 0，向逆变器请求最大放电电流=基准最大放电电流。
	19	并机时，向逆变器上报电池平均总电压。
	20	排除板载蓝牙 WIFI 模块，J75 外接蓝牙 WIFI 接口需要保留电路和座子，客户外接 WIFI 模块。 J75-外接蓝牙 WIFI 接口做成 232 协议，波特率为 115200。
	21	支持 63 台电池并机。
	22	新增客供通用多 CAN 协议，对应内部协议编号：010-Victron CAN 2023.09.22，并设为默认 CAN 协议。 BMS 上传数据要求： 0x35E 上传：Gobel 0x370 上传：Gobel 0x371 上传：Power 0x360 上报填充 0x378 上报累计充放电容量
	23	J75-外接蓝牙 WIFI 接口串口 232 协议修改：把正常响应 RTN = 0x00，改为 RTN = Cmd (Bms 接收的命令)。

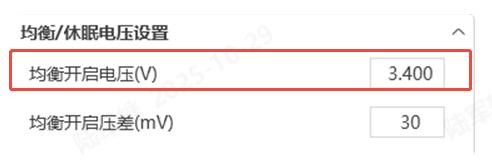

	24	修改主动均衡的策略：均衡开启由低压差启动变更为开启电压 (上位机可设)，如下图 a. 静置开启条件：Gmax > 均衡开启电压值且压差 > 30mv。 b. 静置关闭条件：Gmax < 均衡开启电压值或压差 < 20mv。 c. 充放电开启条件：Gmax > 均衡开启电压值且压差 > 50mv。 d. 充放电关闭条件：Gmax < 均衡开启电压值或压差 < 40mv。 e. 开启关闭压差 500 次循环增加 1mv，最大 20mv。 f. 开启一小时运行时间 1H，关闭均衡后要等待 10min 才能再次开启开启。 g. 电池温度高 105 退出。 h. 平均电压大于 3625mv 不启动。
		j. 压差大于 1000mv 不启动。 k. 高温告警不启动。 l. 故障不启动。 m. 温度/保护不启动。 n. 过压保护可以启动，欠压保护不启动。 o. 去除流大于 0.5C 不启动的逻辑。 p. 电流小于 2A 为静置。 q. 每隔 1 分钟判断一次是否开启或继续维持均衡。

6. 主要功能说明

6.1 LED 指示说明（注：选用 LED 灯时逻辑参考如下，选用灯条时逻辑参考附件）

表 1 LED 工作状态指示

状态	正常/告警/保护	ON/OFF	RUN	ALM	电量指示 LED						说明
状态	正常/告警/保护	ON/OFF	RUN	ALM	L6 ●	L5 ●	L4 ●	L3 ●	L2 ●	L1 ●	说明
关机	休眠	灭	灭	灭	灭	灭	灭	灭	灭	灭	全灭
待机	正常	常亮	闪 1	灭	依电量指示						待机状态
待机	告警	常亮	闪 1	闪 3	依电量指示						低压告警
充电	正常	常亮	常亮	灭	依电量指示 (电量指示最高 LED 闪 2)						最高电量 LED 闪动 (闪 2)，过充告警时 ALM 不闪烁
	告警	常亮	常亮	闪 3	依电量指示 (电量指示最高 LED 闪 2)
	过充保护	常亮	常亮	灭	常亮	常亮	常亮	常亮	常亮	常亮	若无市电，指示灯转为待机状态
	温度、过流、失效保护	常亮	灭	常亮	灭	灭	灭	灭	灭	灭	停止充电
放电	正常	常亮	闪 3	灭	依电量指示
	告警	常亮	闪 3	闪 3	依电量指示
	欠压保护	常亮	灭	灭	灭	灭	灭	灭	灭	灭	停止放电
	温度、过流、短路、失效保护	常亮	灭	常亮	灭	灭	灭	灭	灭	灭	停止放电
失效		灭	灭	常亮	灭	灭	灭	灭	灭	灭	停止充、放电

表 2 容量指示说明

状态		充电						放电
容量指示灯		L6 ●	L5 ●	L4 ●	L3 ●	L2 ●	L1 ●	L6 ●	L5 ●	L4 ●	L3 ●	L2 ●	L1 ●
电量 (%)	0% /~ 17%	灭	灭	灭	灭	灭	闪 2	灭	灭	灭	灭	灭	常亮
	18% /~ 33%	灭	灭	灭	灭	闪 2	常亮	灭	灭	灭	灭	常亮	常亮
	34% /~ 50%	灭	灭	灭	闪 2	常亮	常亮	灭	灭	灭	常亮	常亮	常亮
	51% /~ 66%	灭	灭	闪 2	常亮	常亮	常亮	灭	灭	常亮	常亮	常亮	常亮
	67% /~ 83%	灭	闪 2	常亮	常亮	常亮	常亮	灭	常亮	常亮	常亮	常亮	常亮
	84% /~ 100%	闪 2	常亮	常亮	常亮	常亮	常亮	常亮	常亮	常亮	常亮	常亮	常亮
运行指示灯 ●		常亮						闪烁(闪 3)

表 3 LED 闪动说明

闪动方式	亮	灭
闪 1	0.25S	3.75S
闪 2	0.5S	0.5S
闪 3	0.5S	1.5S

6.2 蜂鸣器动作说明

故障时，每 1S 鸣叫 0.25S；
保护时，每 2S 鸣叫 0.25S（过压保护除外）；
告警时，每 3S 鸣叫 0.25S（低压告警除外）；
蜂鸣器功能可通过上位机使能或禁止，出厂默认是禁止的。

6.3 按键说明

BMS 处于休眠状态时，按下按键（3/~6S）后松开，保护板被激活，LED 指示灯从“RUN”开始依次点亮 0.5 秒。 BMS 处于激活状态时，按下按键（3/~6S）后松开，保护板休眠，LED 指示灯从最低电量灯开始依次点亮 0.5 秒。 BMS 处于激活状态时，按下按键（6/~10S）后松开，保护板被复位，LED 灯全部同时点亮 1.5 秒。 BMS 被复位后仍保留通过上位机设置的参数和功能，如果需要恢复到初始参数可以通过上位机的“恢复默认值”来实现，但相关运行记录和存储数据保持不变（如电量、循环次数、保护记录等）。

6.4 休眠及唤醒

休眠

当满足以下任意一条件时，系统进入低功耗模式：

单体或总体过放保护 30 秒内未解除。
按下按键（3/~6S），松开按键。
最低单体电压低于休眠电压，并且无通信、无保护、无均衡、无电流、无充电的情况下，持续时间达到休眠延时时间。
待机时间超过 24 小时（无通信、无充放电、无外接电源）。
通过上位机软件强制关机。进入休眠前，需确保输入端未接入外部电压，否则将无法进入低功耗模式。

唤醒

当系统处于低功耗模式，满足以下任意一条件时，系统将退出低功耗模式，进入正常运行模式：

接入充电器，充电器输出电压需大于 48V。
按下复位按键（3/~6S），松开按键。
RS232 通讯激活。

备注：单体或总体过放保护进入低功耗模式，每 4 小时定时唤醒一次，开启充电 MOS。如可以充电，将退出休眠状态进入正常充电；如果连续 10 次自动唤醒无法充电，将不再自动唤醒。

6.5 均衡条件说明

a. 静置开启条件：Gmax>均衡开启电压且压差> 30mv。 b. 静置关闭条件：Gmax<均衡开启电压或压差<20mv。 c. 充放电开启条件：Gmax>均衡开启电压值且压差>50mv。 d. 充放电关闭条件：Gmax<均衡开启电压值或压差<40mv。备注：均衡开启电压值绑定被动均衡开启电压（上位机可设）。

7. 通信说明

7.1 CAN 通信

CAN 通信，默认波特率 500K，此接口用于与逆变器通信，当电池池为主机时，可汇总从机数据与逆变器通讯。

7.2 RS232 通信

BMS 可以通过 RS232 接口与上位机进行通讯，从而可通过上位机监控电池的各种信息，包括电池电压、电流、温度、状态及电池生产信息等，默认波特率为 115200bps。

7.3 RS485 通信

独立 RS485 接口，默认波特率为 9600bps。此接口用于与逆变器通信，监控设备作为主机，可汇总从机数据与逆变器通信。

7.4 并机 RS485 通信

并机 RS485 通信，默认波特率为 9600bps，如需通过 RS485 与监控设备通信，监控设备作为主机，依据地址轮询数据，地址设置范围为 1/~15。

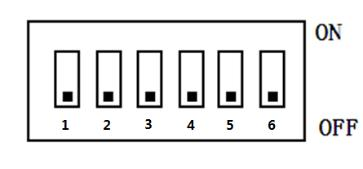

7.5 拨码开关（注：选用手动编码时逻辑参考如下）

当 PACK 作并联使用时，可通过 BMS 上的拨码开关设置地址区分不同的 PACK，需避免地址设置为相同，BMS 拨码开关的定义参照下表。

地址	拨码开关位置
地址	#1	#2	#3	#4	#5	#6
0	OFF	OFF	OFF	OFF	OFF	OFF
1	ON	OFF	OFF	OFF	OFF	OFF
2	OFF	ON	OFF	OFF	OFF	OFF
3	ON	ON	OFF	OFF	OFF	OFF
4	OFF	OFF	ON	OFF	OFF	OFF
5	ON	OFF	ON	OFF	OFF	OFF
6	OFF	ON	ON	OFF	OFF	OFF
7	ON	ON	ON	OFF	OFF	OFF
8	OFF	OFF	OFF	ON	OFF	OFF
9	ON	OFF	OFF	ON	OFF	OFF
10	OFF	ON	OFF	ON	OFF	OFF
11	ON	ON	OFF	ON	OFF	OFF
12	OFF	OFF	ON	ON	OFF	OFF
13	ON	OFF	ON	ON	OFF	OFF
14	OFF	ON	ON	ON	OFF	OFF
15	ON	ON	ON	ON	OFF	OFF
16	OFF	OFF	OFF	OFF	ON	OFF
17	ON	OFF	OFF	OFF	ON	OFF
18	OFF	ON	OFF	OFF	ON	OFF
19	ON	ON	OFF	OFF	ON	OFF
20	OFF	OFF	ON	OFF	ON	OFF
21	ON	OFF	ON	OFF	ON	OFF
22	OFF	ON	ON	OFF	ON	OFF
23	ON	ON	ON	OFF	ON	OFF
24	OFF	OFF	OFF	ON	ON	OFF
25	ON	OFF	OFF	ON	ON	OFF
26	OFF	ON	OFF	ON	ON	OFF
27	ON	ON	OFF	ON	ON	OFF
28	OFF	OFF	ON	ON	ON	OFF
29	ON	OFF	ON	ON	ON	OFF
30	OFF	ON	ON	ON	ON	OFF
31	ON	ON	ON	ON	ON	OFF
32	OFF	OFF	OFF	OFF	OFF	ON
33	ON	OFF	OFF	OFF	OFF	ON
34	OFF	ON	OFF	OFF	OFF	ON
35	ON	ON	OFF	OFF	OFF	ON
36	OFF	OFF	ON	OFF	OFF	ON
37	ON	OFF	ON	OFF	OFF	ON
38	OFF	ON	ON	OFF	OFF	ON
39	ON	ON	ON	OFF	OFF	ON
40	OFF	OFF	OFF	ON	OFF	ON
41	ON	OFF	OFF	ON	OFF	ON
42	OFF	ON	OFF	ON	OFF	ON
43	ON	ON	OFF	ON	OFF	ON
44	OFF	OFF	ON	ON	OFF	ON
45	ON	OFF	ON	ON	OFF	ON
46	OFF	ON	ON	ON	OFF	ON
47	ON	ON	ON	ON	OFF	ON
48	OFF	OFF	OFF	OFF	ON	ON
49	ON	OFF	OFF	OFF	ON	ON
50	OFF	ON	OFF	OFF	ON	ON
51	ON	ON	OFF	OFF	ON	ON
52	OFF	OFF	ON	OFF	ON	ON
53	ON	OFF	ON	OFF	ON	ON
54	OFF	ON	ON	OFF	ON	ON
55	ON	ON	ON	OFF	ON	ON
56	OFF	OFF	OFF	ON	ON	ON
57	ON	OFF	OFF	ON	ON	ON
58	OFF	ON	OFF	ON	ON	ON
59	ON	ON	OFF	ON	ON	ON
60	OFF	OFF	ON	ON	ON	ON
61	ON	OFF	ON	ON	ON	ON
62	OFF	ON	ON	ON	ON	ON
63	ON	ON	ON	ON	ON	ON

7.6 并机自动编码（拨码为 0 时，默认自动编码）

通讯并机线路接好后，系统主机开机后进行自动编码（无所谓主从机开机顺序，主机开机后会一直自动编码）。编码失败，则相应单机所有指示灯一起闪烁。

8. 接口说明

8.1 通讯接口图示

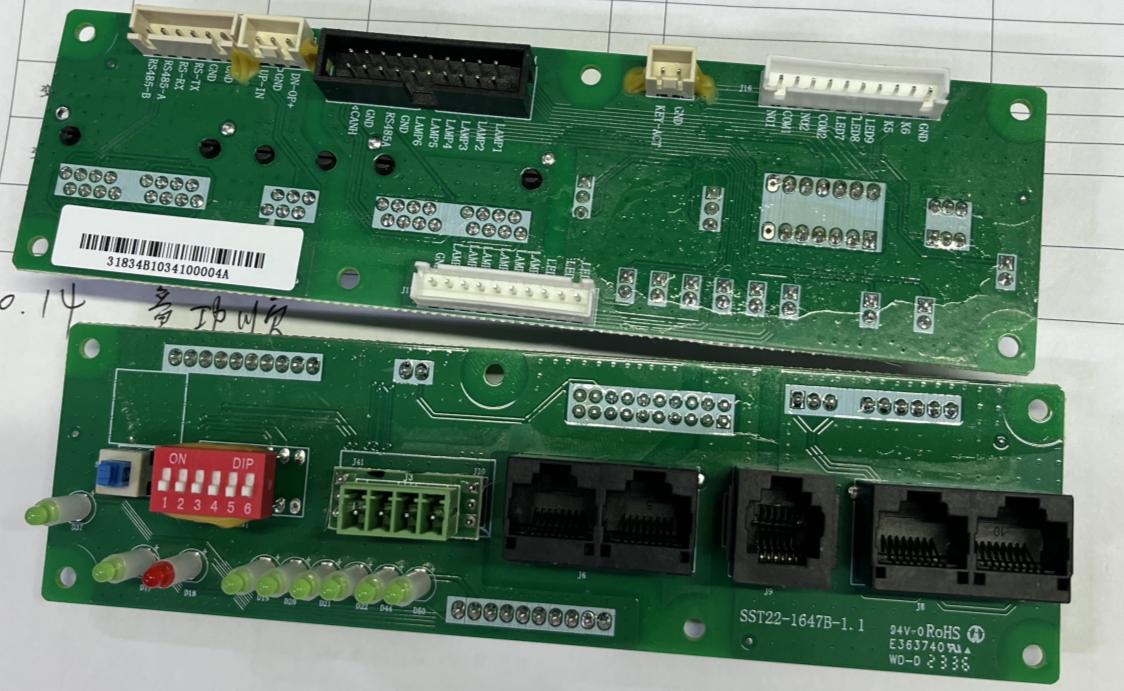

> 接口板接口图示


CAN and RS485 Interface	Dry Contact

Parallel Communication Port	RS232 Communication Interface

8.2 接口定义说明

> 接口板通讯接口，管脚定义如下：

RS232 通讯接口--采用 6P6C 立式 RJ11 插座
RJ11 引脚	定义说明
2	NC
3	TX（单板）
4	RX（单板）
5	GND

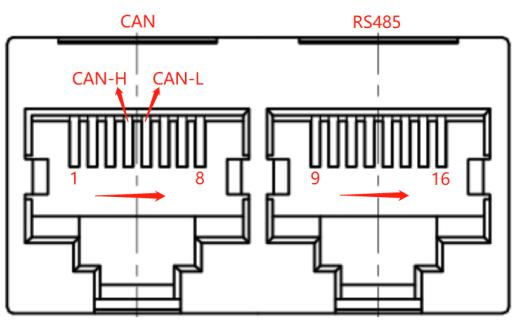

CAN--采用 8P8C 立式 RJ45 插座		RS485--采用 8P8C 立式 RJ45 插座
RJ45 引脚	定义说明	RJ45 引脚	定义说明
1、7、3、6、8	NC	9、16	RS485-B1
5	CANL	10、15	RS485-A1
4	CANH	11、14	GND
2	GND	12、13	NC

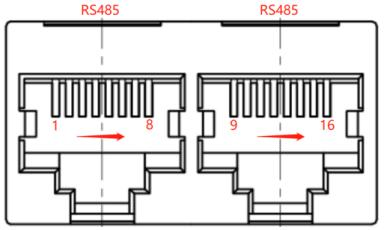

RS485--采用 8P8C 立式 RJ45 插座		RS485--采用 8P8C 立式 RJ45 插座
RJ45 引脚	定义说明	RJ45 引脚	定义说明
1、8	RS485-B	9、16	RS485-B
2、7	RS485-A	10、15	RS485-A
3、6	GND	11、14	GND
4	GND	13	UP_IN
5	DN_OP+	12	GND

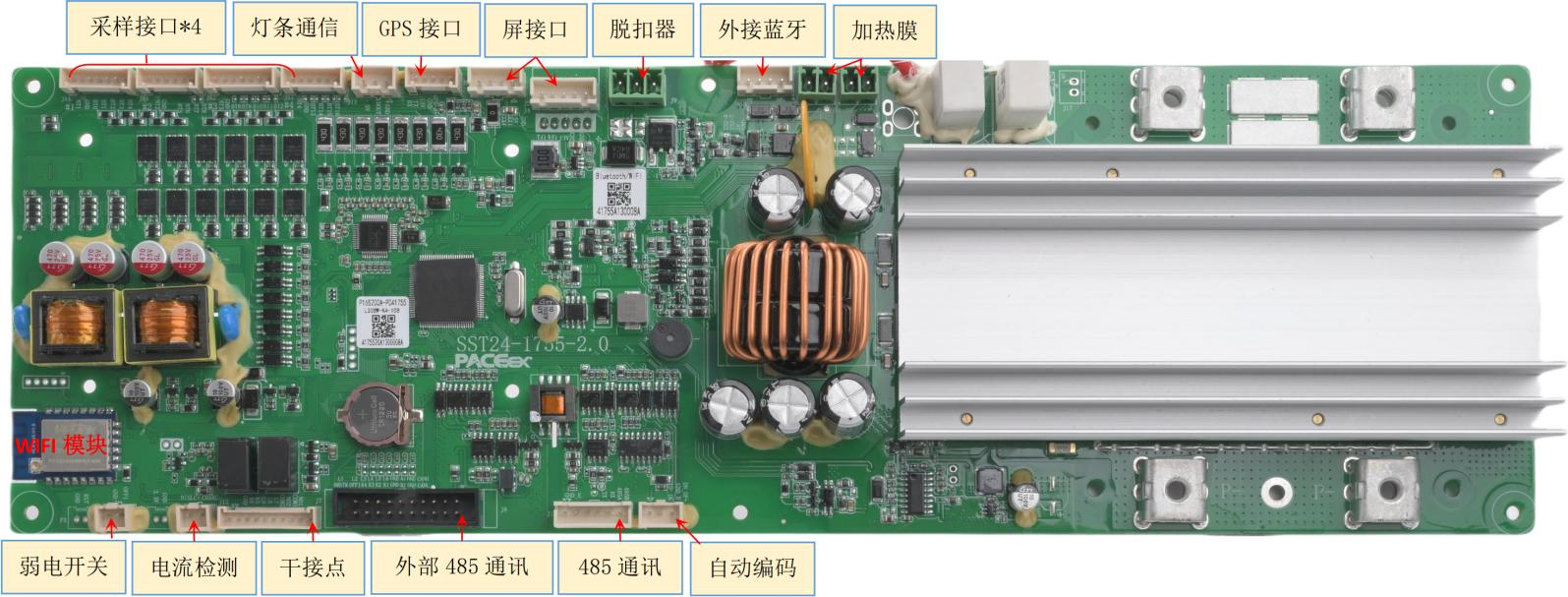

> 保护板接口，管脚定义如下：

1) 采样接口

接口	说明
B+	电池正极，用来给 BMS 供电；
B-	电池负极；
P-	电池 PACK 负极（充放电同口）；
电芯&温度	JA2-1	BT12	JA1-1	BT16
	JA2-2	BT11	JA1-2	BT15
	JA2-3	BT10	JA1-3	BT14
	JA2-4	BT9	JA1-4	BT13
	JA2-5	BT8	JA1-5	GND
	JA2-6	GND	JA1-6	NT4
	JA2-7	NT3
	JA4-1	BT4	JA3-1	BT8
	JA4-2	BT3	JA3-2	BT7
	JA4-3	BT2	JA3-3	BT6
	JA4-4	BT1	JA3-4	BT5
	JA4-5	BT0	JA3-5	GND
	JA4-6	GND	JA3-6	NT2
	JA4-7	NT1
备注：引脚编号仅为方便排序，具体信号 PIN 脚请参考结构图

2) 外部接口

接口	引脚编号	信号	描述	备注
J8 接口板接口	Pin1:	CANH	CAN 通讯接口	对接 PCS 通讯
	Pin2:	CANL	CAN 通讯接口
	Pin3:	GND_CAN	GND_CAN
	Pin4:	GND	RS4851 通信接口	对接 PCS 通讯
	Pin5:	RS485A1
	Pin6:	RS485B1
	Pin7:	GND	保护板负极
	Pin8:	GND	保护板负极
	Pin9:	lamp6	指示灯 6 正极	50% LED
	Pin10:	K1	拨码开关 1 正极
	Pin11:	lamp5	指示灯 5 正极	66% LED
	Pin12:	K2	拨码开关 2 正极
	Pin13:	lamp4	指示灯 4 正极	83% LED
	Pin14:	K3	拨码开关 3 正极
J7 接口板接口	Pin15:	lamp3	指示灯 3 正极	100% LED
	Pin16:	K4	拨码开关 4 正极
	Pin17:	lamp2	指示灯 2 正极	ALM LED
	Pin18:	PW_OFF1	弱电开关 1 正极
	Pin19:	lamp1	指示灯 1 正极	RUN LED
	Pin20:	NRSTM	复位按键正极
	Pin1:	GND	保护板负极
	Pin2:	K6	拨码开关 6 正极	NC
	Pin3:	K5	拨码开关 5 正极	NC
	Pin4:	lamp9	指示灯 9 正极	ON/OFF LED
	Pin5:	lamp8	指示灯 8 正极	17%LED
	Pin6:	lamp7	指示灯 7 正极	33% LED
	Pin7:	COM2	干接点 2
	Pin8:	NO2	干接点 2
	Pin9:	COM1	干接点 1
	Pin10:	NO1	干接点 1
J1 RS485 通讯	Pin1:	GND	通信地
	Pin2:	GND	通信地
	Pin3:	RS232_TX	RS232 通信信号
	Pin4:	RS232_RX	RS232 通信信号
	Pin5:	RS485A	RS485 通信信号
	Pin6:	RS485B	RS485 通信信号
备注：引脚编号仅为方便排序，具体信号 PIN 脚请参考结构图

3) 其他接口

接口	引脚编号	信号	描述
J5 GPS 板接口（NC）	Pin1:	GPRS_B+	电池正极（BMS 无控制电路）
	Pin2:	GND	GPS 地
	Pin3:	13V	13V
	Pin4:	GPRS_TX	GPS 通讯信号
	Pin5:	GPRS_RX
J9 脱扣器	Pin1:	B+	脱扣器驱动正极
	Pin2:	CON_EN	脱扣器驱动负极
	Pin3:	POS-REV	脱扣器驱动反馈
J10 弱电开关	Pin1:	GND	弱电开关负极
J10 弱电开关	Pin2:	PW-OFF1	弱电开关检测信号
J11 自动编码	Pin1:	UP_IN+	自动编码输入信号
	Pin2:	GND	自动编码地
	Pin3:	DN_OP+	自动编码输出信号
J12 双重电流检测	Pin1:	DISLC+	双重电流检测信号
J12 双重电流检测	Pin2:	CHARC-	双重电流检测信号
J13 灯条通信	Pin1:	GND	灯条通信地
	Pin2:	DOUT	灯条信号输出
	Pin3:	5V	灯条供电
J75 外接蓝牙 WIFI 接口	Pin1:	GND	地
	Pin2:	5V	外接蓝牙-232 通讯供电
	Pin3:	RS232_TX	外接蓝牙-232 通讯信号
P3 WIFI 接口	Pin4:	RS232_RX
	Pin1:	GND	预留：地
	Pin2:	WIFI_RST	预留：WIFI 配网按键
JH1 加热膜	Pin1:	B+	加热膜输出正极
JH1 加热膜	Pin2:	P-	加热膜输出负极
JH2 加热膜	Pin1:	B+	加热膜输出正极
JH2 加热膜	Pin2:	P-	加热膜输出负极
备注：引脚编号仅为方便排序，具体信号 PIN 脚请参考结构图

4) 屏接口

接口	引脚编号	信号	描述	备注
J6 5V 屏通信	Pin1:	GND	通信地
	Pin2:	5V	显示屏供电
	Pin3:	LCD_RX1	显示屏通信信号
	Pin4:	LCD_RT1	显示屏通信信号
J2/J4 显示屏接口	Pin1:	GND	预留：地	立式、卧式可选
	Pin2:	GND	预留：地
	Pin3:	13V	预留：显示屏供电
	Pin4:	LCD_RX1	预留：显示屏信号
	Pin5:	LCD_TX1	预留：显示屏信号
J3 显示屏接口	Pin1:	GND	地
	Pin2:	GND	地
	Pin3:	13V	显示屏供电
	Pin4:	LCD_RX1	显示屏信号
	Pin5:	LCD_TX1	显示屏信号
备注：引脚编号仅为方便排序，具体信号 PIN 脚请参考结构图

8.3 安装连接说明

保护板上有严格的顺序要求，依次连接 B-、P-、B+、P+，然后由低到高的顺序插接电池采样线连接器，所有连接线安装好后才能加载或充电器。

拆除时，先拔掉充电器或负载，依次由高到低的顺序拆卸电池采样线连接器，最后拆卸 B+、P+、B-、P-。

9. 实物图和尺寸图

1) 参考实物图（仅供参考，以实物为准）

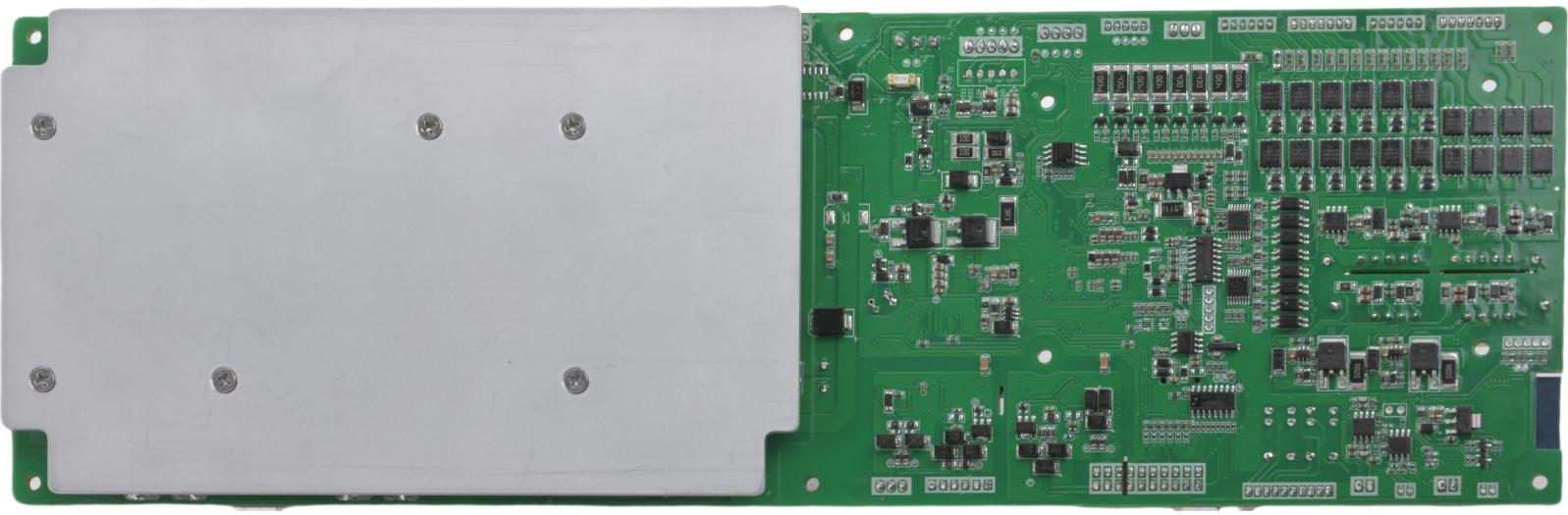

保护板

接口板

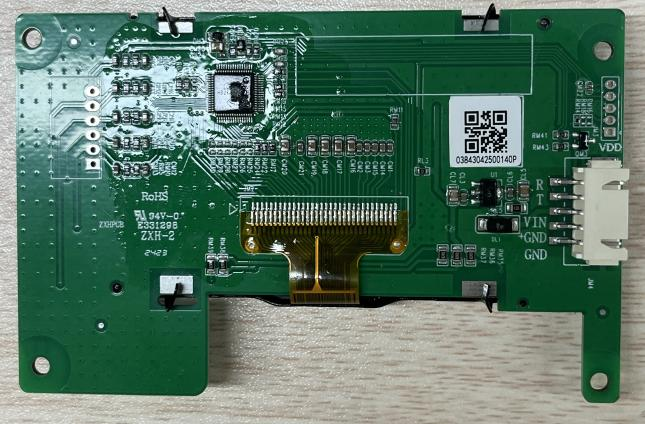

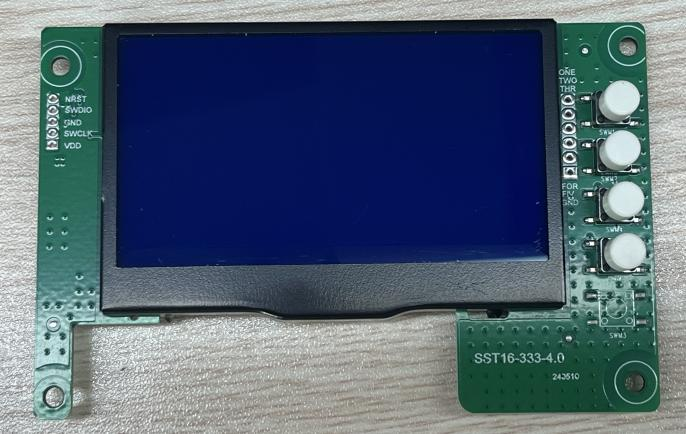

➢ 显示屏

9. 实物图和尺寸图

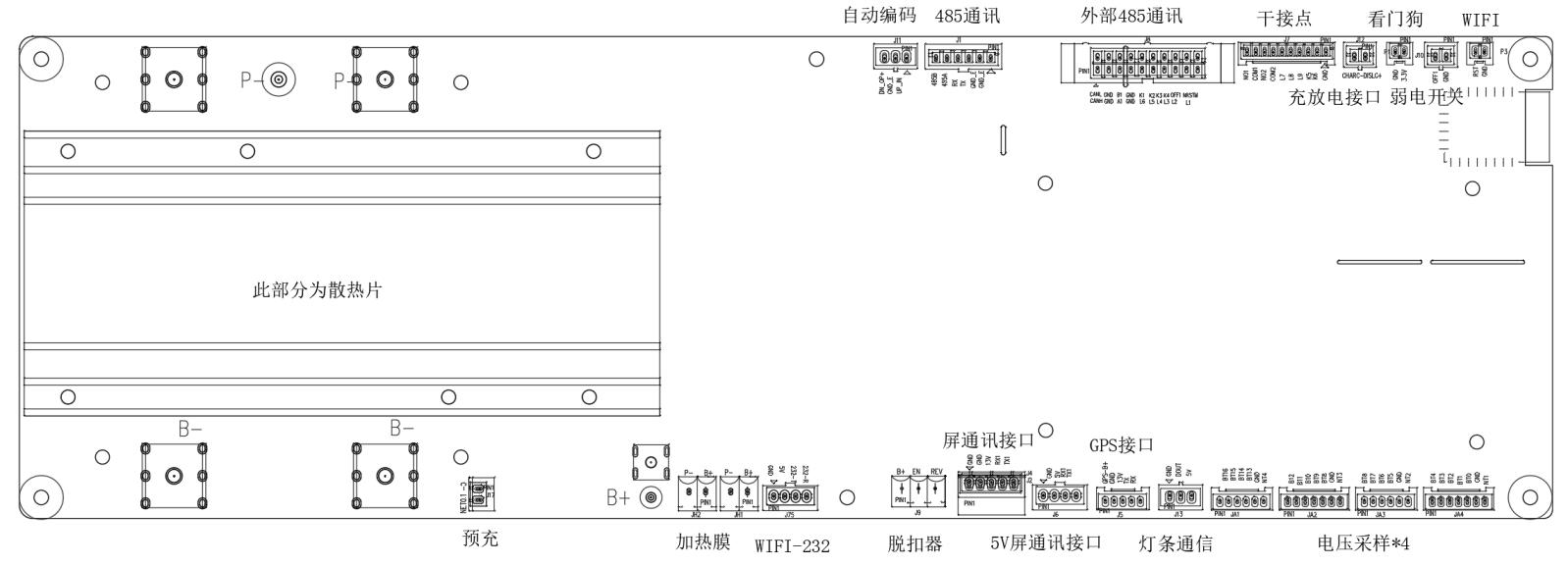

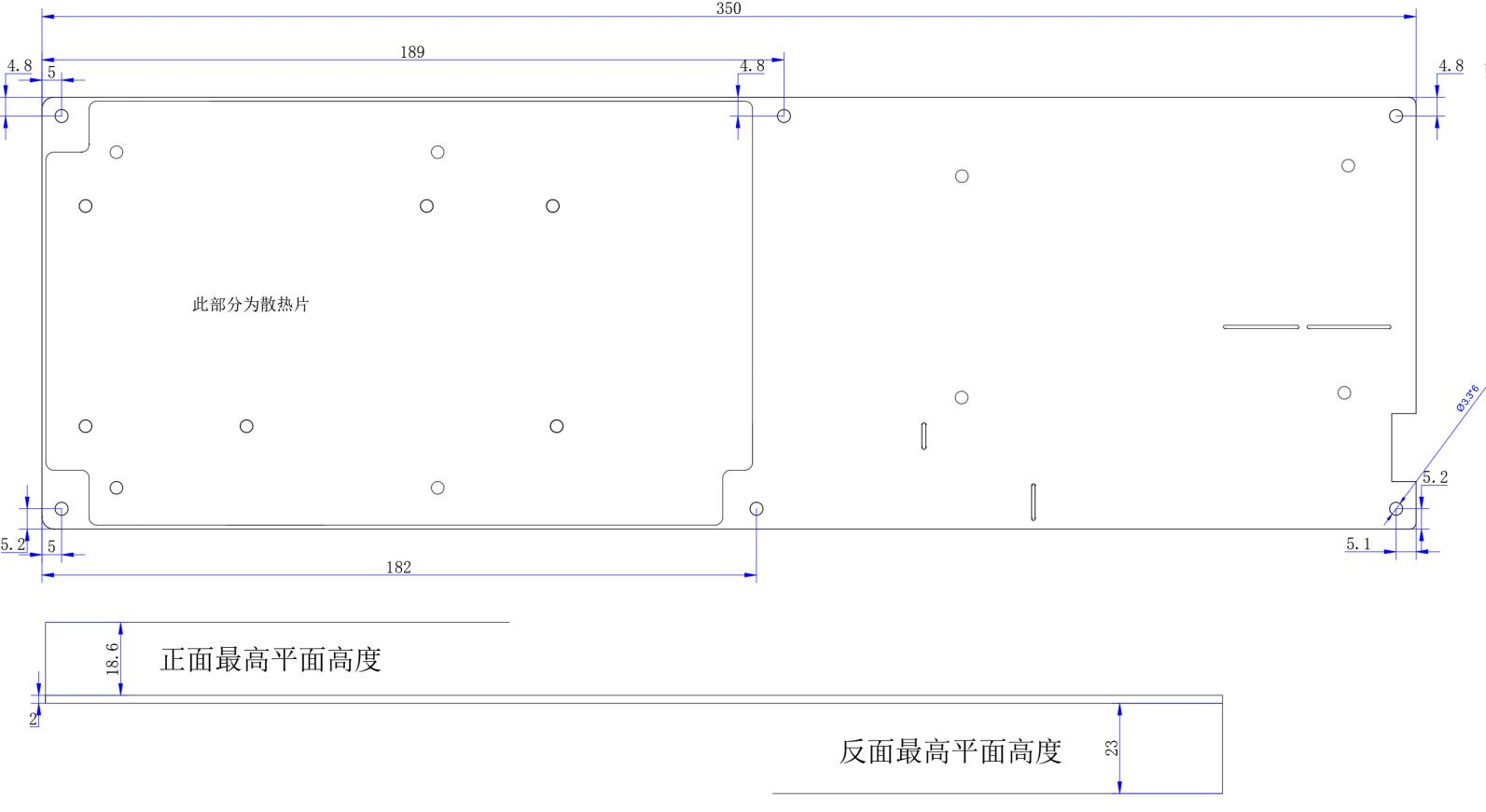

2) 保护板尺寸图（仅供参考，以结构图为准）

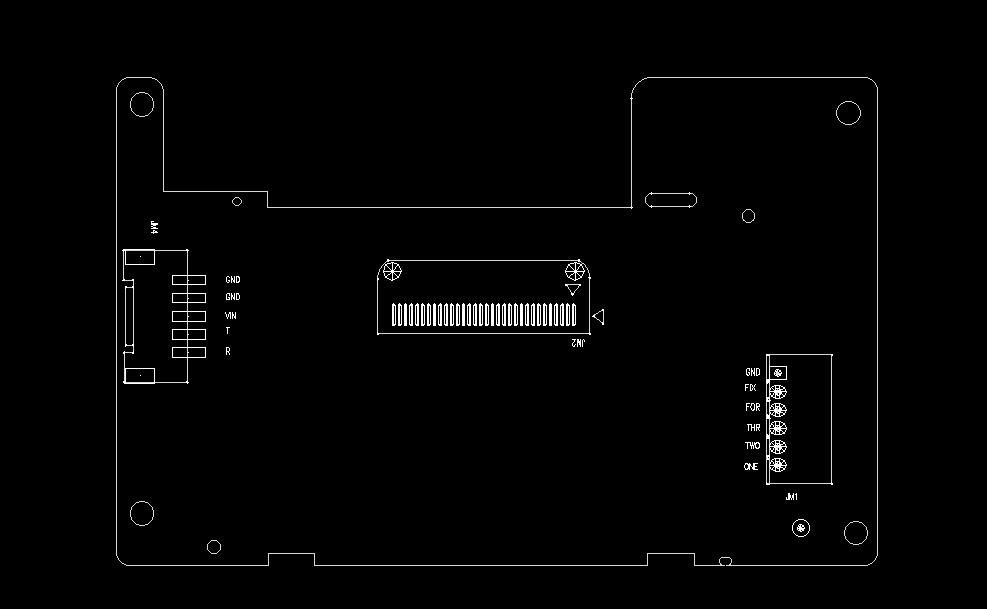

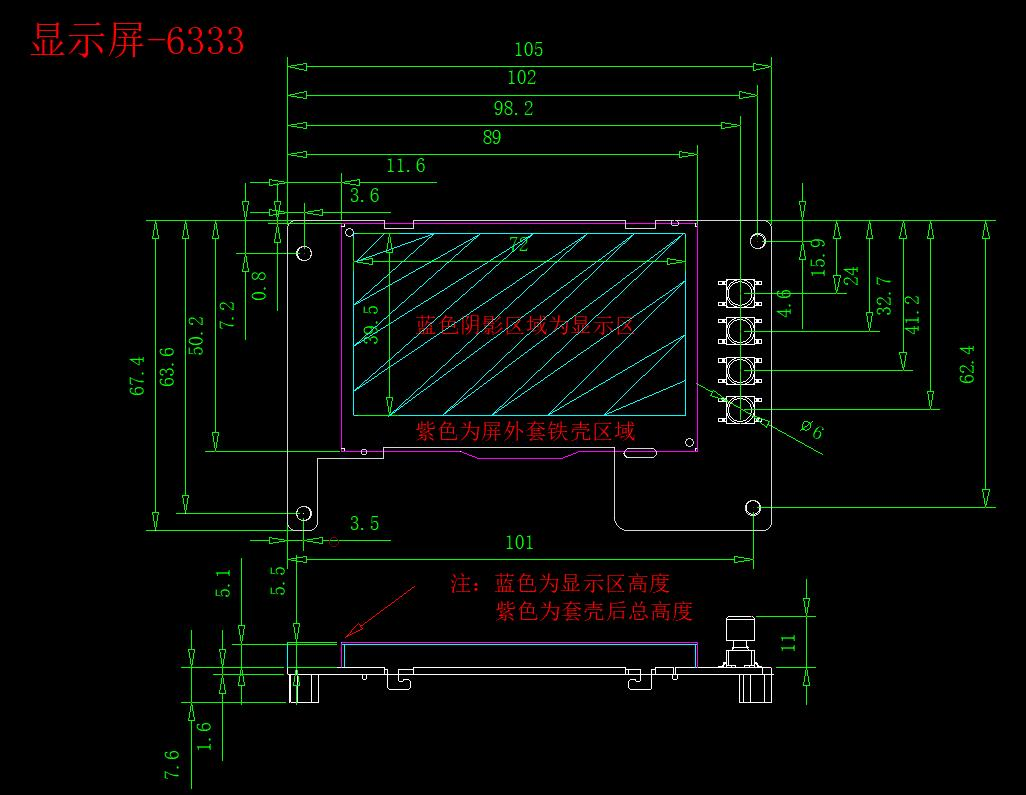

3) 显示屏尺寸图（仅供参考，以结构图为准）

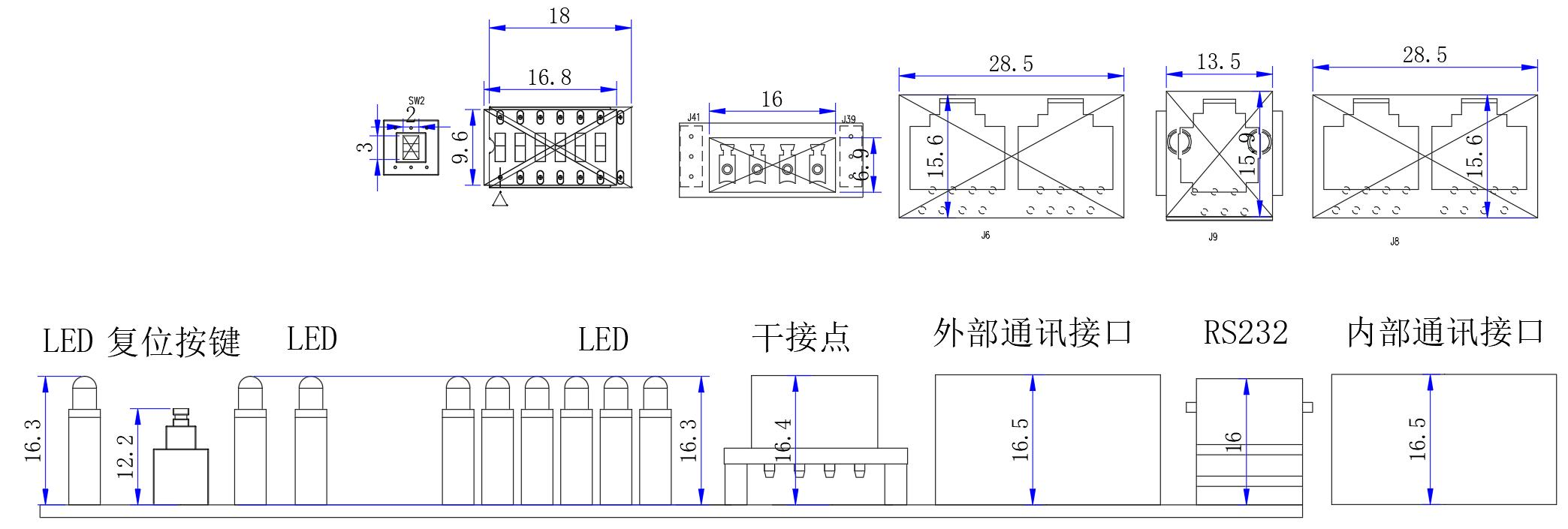

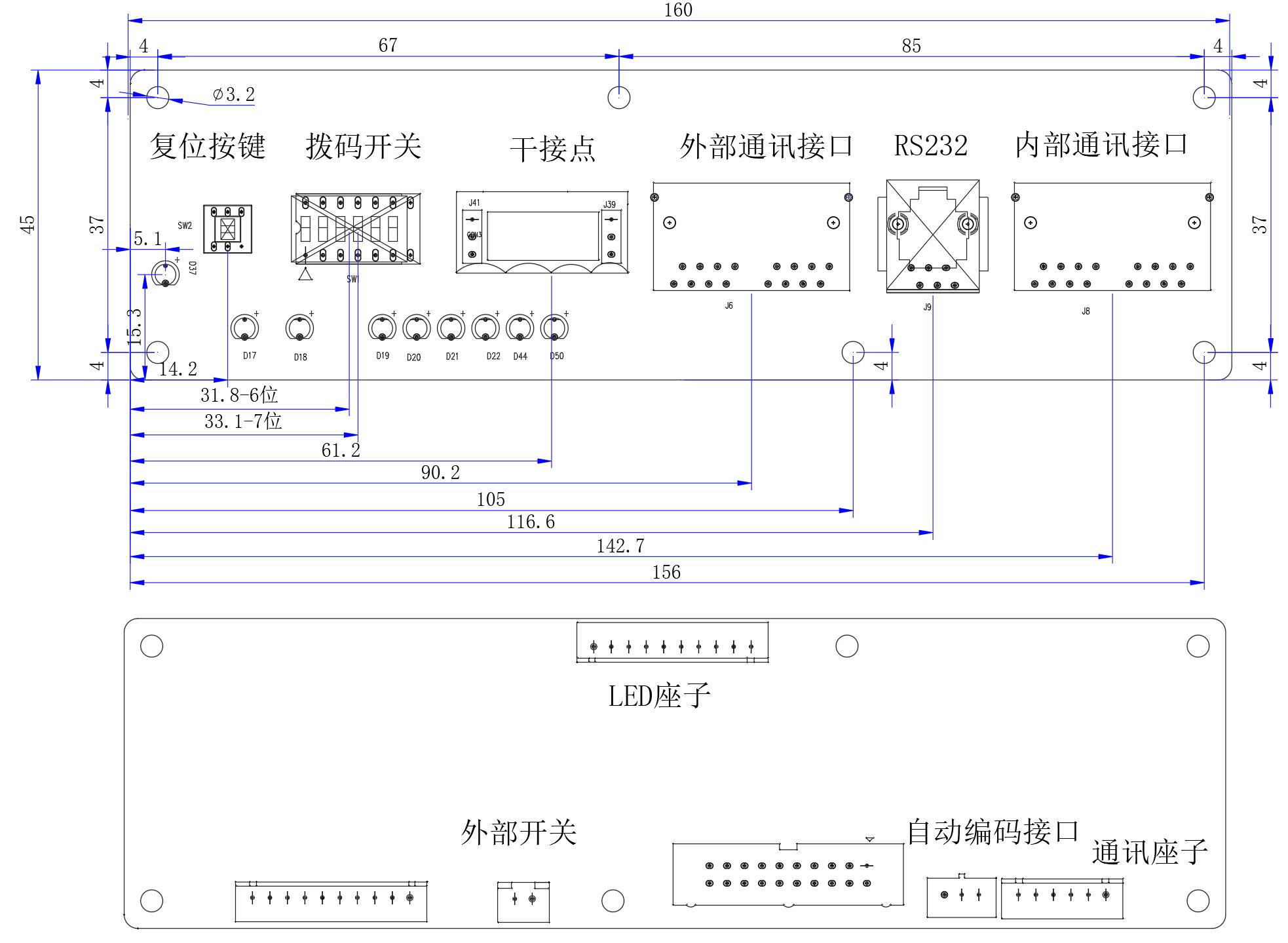

4) 接口板尺寸图（仅供参考，以结构图为准）

10. 使用注意事项

焊接电池引线时，一定不可有错接或反接。如果确实已接错，这块电路板可能已损坏，需要重新测试合格后才可使用。
装配时保护板不要直接接触到电芯表面，以免损坏电芯。装配要牢固可靠。
使用中注意引线头、烙铁、焊锡等不要碰到电路板上的元器件，否则有可能损坏本电路板。
使用过程要注意防静电、防潮、防水等。
使用过程中请遵循设计参数及使用条件，不得超过本规格书中的值，否则有可能损坏保护板。
将电池组和保护板组合好以后，初次上电如发现无电压输出或充不进电，请检查接线是否正确。

11. 附件

11.1 炫彩 LED 灯亮灯逻辑

灯带分布

Run-Led	Alarm-Led	Led-10	Led-09	Led-08	Led-07	Led-06	Led-05	Led-04	Led-03	Led-02	Led-01
运行灯	告警灯	SOC 电量灯
运行灯	告警灯	100%	90%	80%	70%	60%	50%	40%	30%	20%	10%

灯用途分类

灯板一共 12 个 R-G-LED 灯，每个灯可以显示红色，黄色、蓝色、绿色等多种颜色。按灯用途分为 3 大类：

状态灯指示表

状态	Led1	ALM	RUN
开机自检	LED 颜色依次点亮，全亮后全灭换下一种颜色，方向从左到右
故障状态	正常显示 SOC	常亮	不亮
保护状态	正常显示 SOC	闪烁 1S	常亮
	正常显示 SOC	过压不亮	常亮
	欠压保护状态所有灯不亮	不亮	不亮
告警状态	正常显示 SOC	闪烁 1s
告警状态	正常显示 SOC	过压不亮
充电状态	显示 SOC, 最大 SOC 灯到满充 SOC 灯流水	-	闪烁 1S
放电状态	显示 SOC，最大 SOC 灯闪烁，2 秒闪一次	-	闪烁 1S
空闲状态	显示 SOC	-	常亮
关机状态	从左到右依次流水，最后全灭

11.2 MAP 表

持续充电功率表/C 下面所有数字乘以 2，再乘以充电过流报警值，作为请求电流

环境温度（°C）	-20	5	10	15	20	25	30	35	40	45	50	55
SOC:0%	0 不能充电	0.20	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.50
SOC:10%		0.20	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.50
SOC:20%		0.20	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.50
SOC:30%		0.20	0.40	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.40
SOC:40%		0.20	0.40	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.40
SOC:50%		0.20	0.30	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.35
SOC:60%		0.20	0.30	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.35
SOC:70%		0.15	0.30	0.50	0.50	0.50	0.50	0.50	0.50	0.50	0.45	0.30
SOC:80%		0.10	0.20	0.40	0.50	0.50	0.50	0.50	0.50	0.50	0.40	0.30
SOC:90%		0.10	0.20	0.20	0.50	0.50	0.50	0.50	0.50	0.30	0.20	0.20
SOC:100%		0.10	0.10	0.20	0.20	0.30	0.30	0.30	0.30	0.20	0.15	0.10

持续放电功率表/C 下值乘以放电过流报警值，作为请求放电电流

环境温度（°C）	-30	-20	-15	-10	-5	0	5	10	15	20	25	30	35	40	45	50	55
SOC:0%	不能放电	0.00	0.00	0.00	0.00	0.00	0.00	0.00	0.00	0.00	0.00	0.00	0.00	0.00	0.00	0.00	0.00
SOC:10%		0.10	0.20	0.30	0.30	0.40	0.40	0.50	0.60	0.60	0.60	0.60	0.60	0.60	0.50	0.50	0.35
SOC:20%		0.20	0.30	0.50	0.50	0.60	0.60	0.70	0.80	0.80	0.80	0.80	0.80	0.80	0.70	0.60	0.45
SOC:30%		0.30	0.40	0.60	0.60	0.70	0.70	0.80	0.90	0.90	0.90	0.90	0.90	0.90	0.80	0.60	0.50
SOC:40%		0.40	0.50	0.70	0.70	0.80	0.80	1.00	1.00	1.00	1.00	1.00	1.00	1.00	0.90	0.60	0.50
SOC:50%		0.40	0.50	0.70	0.70	0.80	0.80	1.00	1.00	1.00	1.00	1.00	1.00	1.00	0.90	0.70	0.50
SOC:60%		0.50	0.60	0.70	0.70	0.80	0.80	1.00	1.00	1.00	1.00	1.00	1.00	1.00	0.90	0.70	0.50
SOC:70%		0.50	0.60	0.70	0.80	0.80	1.00	1.00	1.00	1.00	1.00	1.00	1.00	1.00	1.00	0.70	0.60
SOC:80%		0.50	0.60	0.70	0.80	0.80	1.00	1.00	1.00	1.00	1.00	1.00	1.00	1.00	1.00	0.80	0.60
SOC:90%		0.50	0.60	0.70	0.80	0.80	1.00	1.00	1.00	1.00	1.00	1.00	1.00	1.00	1.00	0.80	0.60
SOC:100%		0.50	0.60	0.70	0.80	0.80	1.00	1.00	1.00	1.00	1.00	1.00	1.00	1.00	1.00	0.80	0.60

规格确认书​

文件更改摘要​

1. 简介​

2. 功能特性​

3. 功能示意框图（仅供参考，以产品为准）​

4. 环境要求​

5. 参数配置​

5.1 基本参数设置​

5.2 基本配置​

6. 主要功能说明​

6.1 LED 指示说明（注：选用 LED 灯时逻辑参考如下，选用灯条时逻辑参考附件）​

6.2 蜂鸣器动作说明​

6.3 按键说明​

6.4 休眠及唤醒​

休眠​

唤醒​

6.5 均衡条件说明​

7. 通信说明​

7.1 CAN 通信​

7.2 RS232 通信​

7.3 RS485 通信​

7.4 并机 RS485 通信​

7.5 拨码开关（注：选用手动编码时逻辑参考如下）​

7.6 并机自动编码（拨码为 0 时，默认自动编码）​

8. 接口说明​

8.1 通讯接口图示​

8.2 接口定义说明​

1) 采样接口​

2) 外部接口​

3) 其他接口​

4) 屏接口​

8.3 安装连接说明​

9. 实物图和尺寸图​

1) 参考实物图（仅供参考，以实物为准）​

保护板​

接口板​

9. 实物图和尺寸图​

2) 保护板尺寸图（仅供参考，以结构图为准）​

3) 显示屏尺寸图（仅供参考，以结构图为准）​

4) 接口板尺寸图（仅供参考，以结构图为准）​

10. 使用注意事项​

11. 附件​

11.1 炫彩 LED 灯亮灯逻辑​

灯带分布​

灯用途分类​

11.2 MAP 表​

规格确认书

文件更改摘要

1. 简介

2. 功能特性

3. 功能示意框图（仅供参考，以产品为准）

4. 环境要求

5. 参数配置

5.1 基本参数设置

5.2 基本配置

6. 主要功能说明

6.1 LED 指示说明（注：选用 LED 灯时逻辑参考如下，选用灯条时逻辑参考附件）

6.2 蜂鸣器动作说明

6.3 按键说明

6.4 休眠及唤醒

休眠

唤醒

6.5 均衡条件说明

7. 通信说明

7.1 CAN 通信

7.2 RS232 通信

7.3 RS485 通信

7.4 并机 RS485 通信

7.5 拨码开关（注：选用手动编码时逻辑参考如下）

7.6 并机自动编码（拨码为 0 时，默认自动编码）

8. 接口说明

8.1 通讯接口图示

8.2 接口定义说明

1) 采样接口

2) 外部接口

3) 其他接口

4) 屏接口

8.3 安装连接说明

9. 实物图和尺寸图

1) 参考实物图（仅供参考，以实物为准）

保护板

接口板

9. 实物图和尺寸图

2) 保护板尺寸图（仅供参考，以结构图为准）

3) 显示屏尺寸图（仅供参考，以结构图为准）

4) 接口板尺寸图（仅供参考，以结构图为准）

10. 使用注意事项

11. 附件

11.1 炫彩 LED 灯亮灯逻辑

灯带分布

灯用途分类

11.2 MAP 表
