GP-PWB1-PC200B WIFI模块安装与配置手册
安全须知
在插入或拔出 WIFI 模块之前，请确保电池处于关机状态，以防止带电插拔可能导致的电弧或接口损坏。
- 请勿在潮湿、高温或充满腐蚀性气体的环境中使用或存放模块。
- 模块为精密电子部件，请避免剧烈震动、撞击或坠落。
- 确保安装在模块上的密封盖已拧紧，以防止灰尘和水分进入电池端子。
产品简介
GP-PWB1-PC200B WIFI模块是专为配备有 WIFI 端口的最新的 GP-PC200B BMS 电池设计的远程通讯适配器。
该模块与 Gobel VRM 在线平台及 Gobel VRM App（支持 Android 和 iOS）配合使用，可实现对单体电池或多达 63 个并联电池组的集中监控与管理。
主要功能特点
- 实时监控：记录并显示每个电池的电流、电压、温度以及各电芯的单体电压。
- 参数设置：允许用户设置向逆变器请求的最大电压、最大充电电流及最大放电电流。
- 高频更新：数据更新频率最快可达 10 秒/次。
- 历史回溯：云端历史记录可保存长达 6 个月。
- 多机并联：仅需一个模块即可监控整个并联电池系统。
部件清单
| 编号 | 名称 | 规格/数量 | 图片 |
|---|---|---|---|

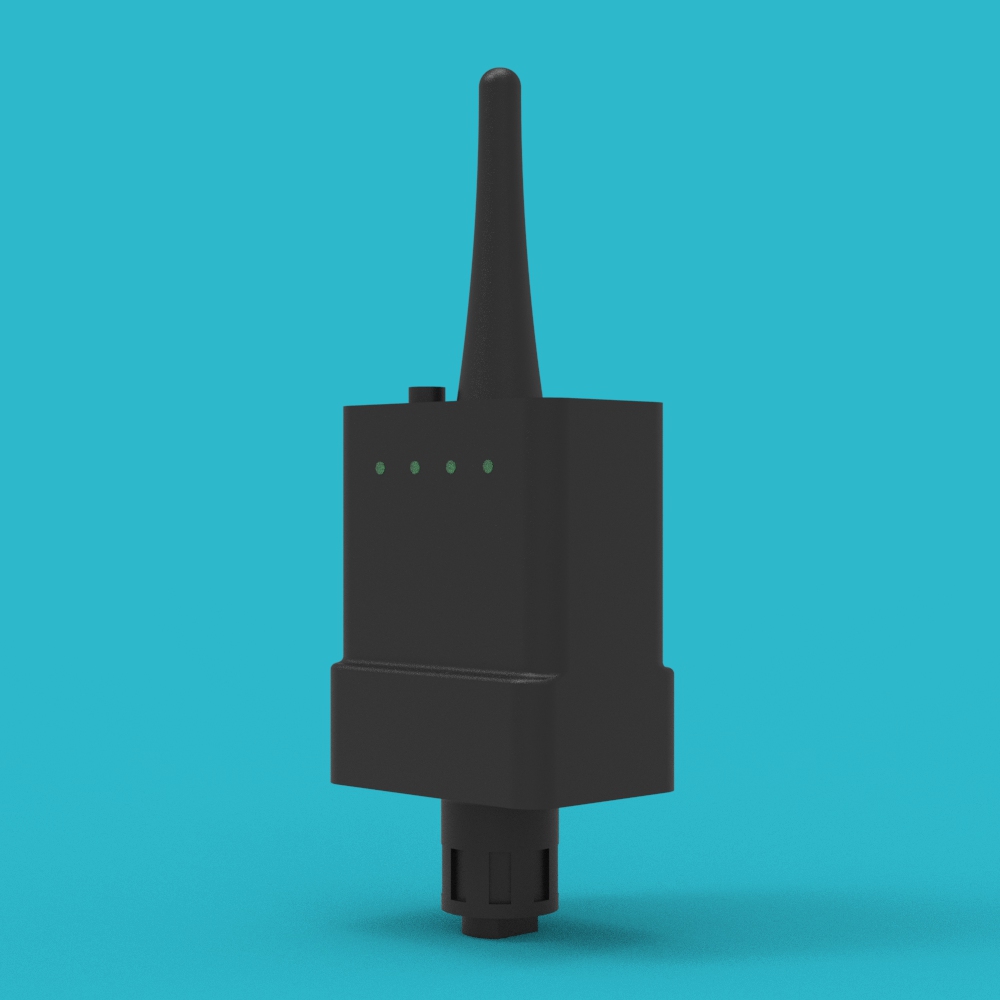

| 01 | WIFI通讯模块 | 1个 |  |
该模块包含集成的 2.4GHz WIFI 天线和 LED 状态指示灯，用于显示配网和运行状态。
安装步骤

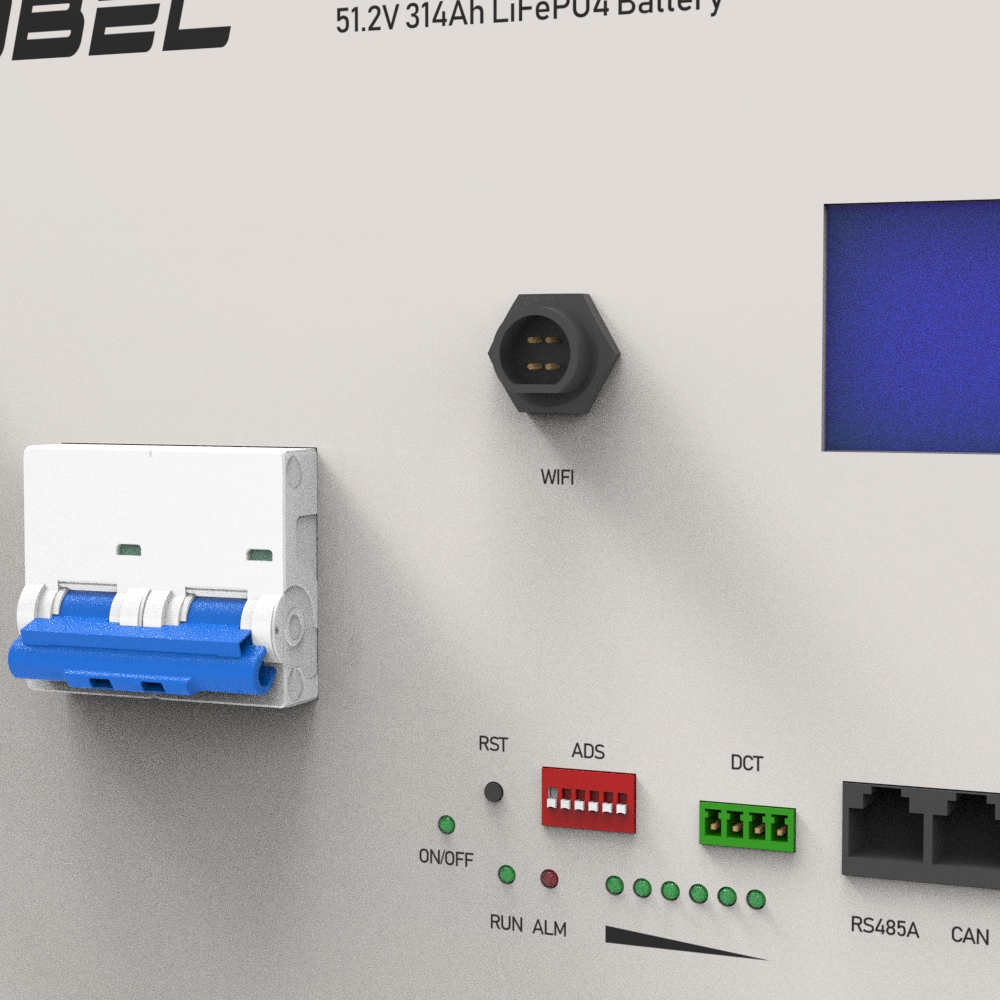

1. 确认端口
确认电池面板上具有专用的 WIFI 端口（WIFI Connecter）。

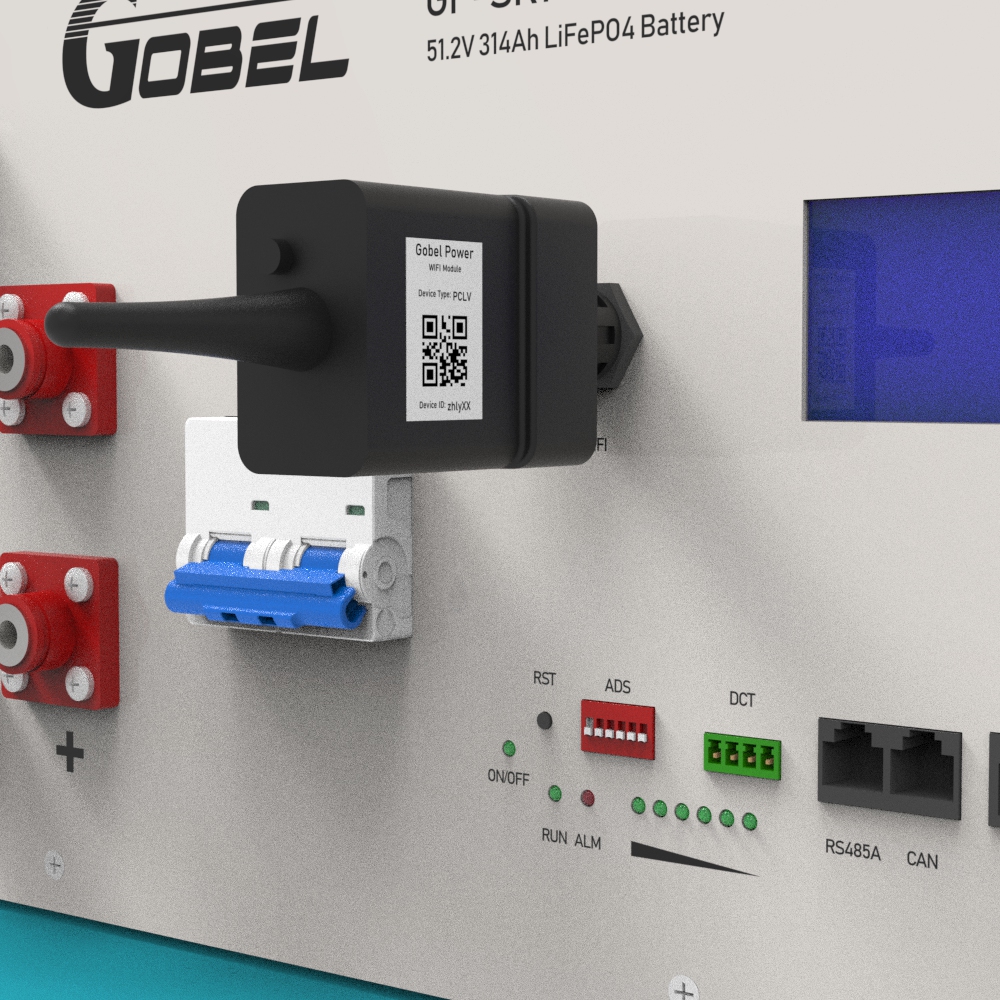

2. 插入模块
将 WIFI通讯模块（01） 按照接口键位的特定方向完全插入到电池面板上的 WIFI 端口中。
3. 固定密封盖
顺时针方向拧紧 WIFI通讯模块（01） 自带的密封盖，确保物理连接牢固且达到防护要求。
4. 确认安装
将电池开启电源，观察 WIFI通讯模块（01） 上的指示灯是否亮起。指示灯亮起即表示模块安装物理连接完成。
配置及配网流程
- WIFI 模块仅支持 2.4GHz WIFI 网络（不支持 5GHz）。
- 请在 Google Play 或 App Store 下载 Gobel VRM App 后再开始操作。

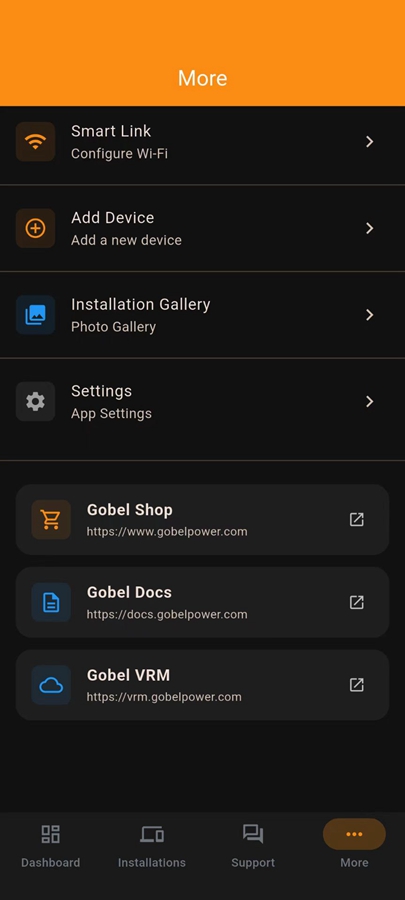

1. 软件准备
打开手机上的 Gobel VRM App。点击 App 底部的 更多（More） 标签，然后点击 Smart Link。
2. 模式激活

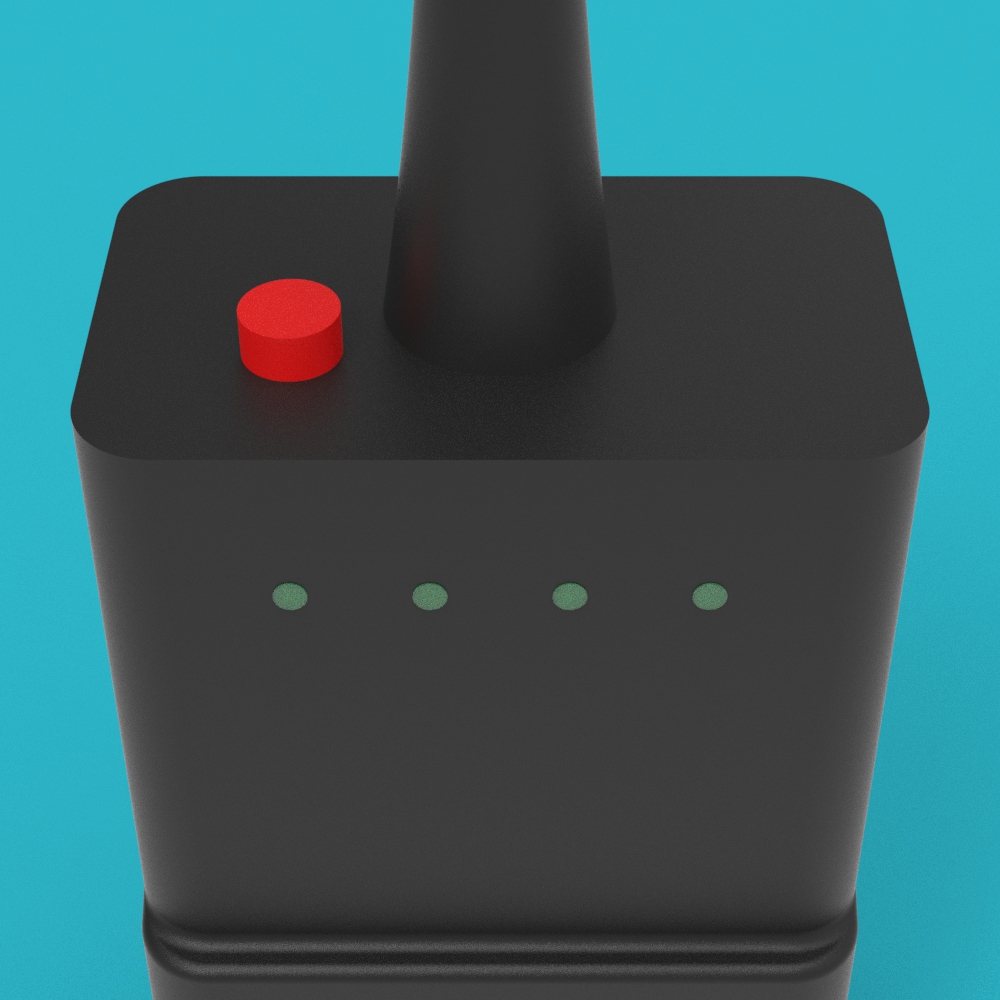

短按模块顶部的圆形配置按钮（按住约 1-2s）。此时模块指示灯应开始快速闪烁，表明模块已进入等待配置（Provisioning）模式。

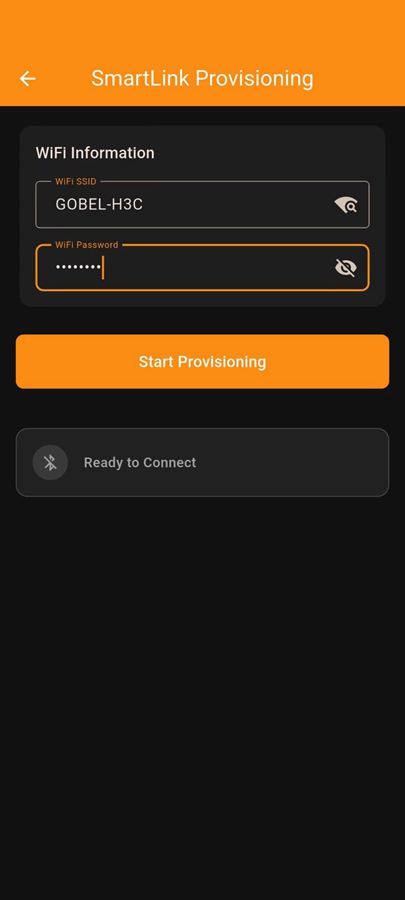

3. WIFI 登录
在 Smart Link 页面输入需要连接的 2.4GHz WIFI 热点名称和密码。您可以点击 WIFI 图标来扫描并从中选择可用的 2.4GHz WIFI 热点。
4. 自动配网
点击 开始配网（Start Provisioning） 按钮。系统将自动对 WIFI通讯模块（01） 进行 WIFI 配网设置。
5. 状态确认
配网成功后，模块上的指示灯将由快速闪烁变为常亮或正常通讯状态（指示灯停止快速闪烁）。
6. 添加设备

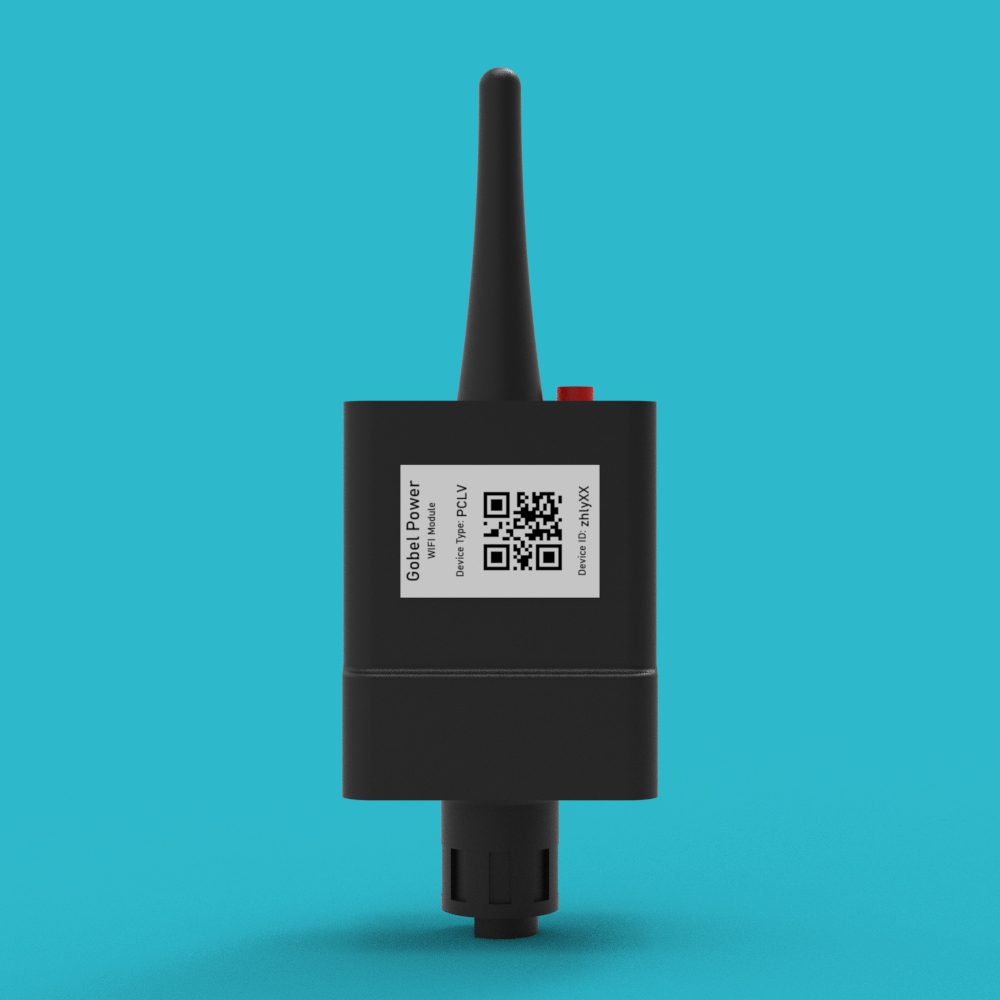

返回到 App 的 More 页面，点击 添加设备（Add Device）。在开始下一步之前，请在 WIFI通讯模块（01） 的侧面标签上找到 设备ID（Device ID） 和 设备类型（Device Type）。

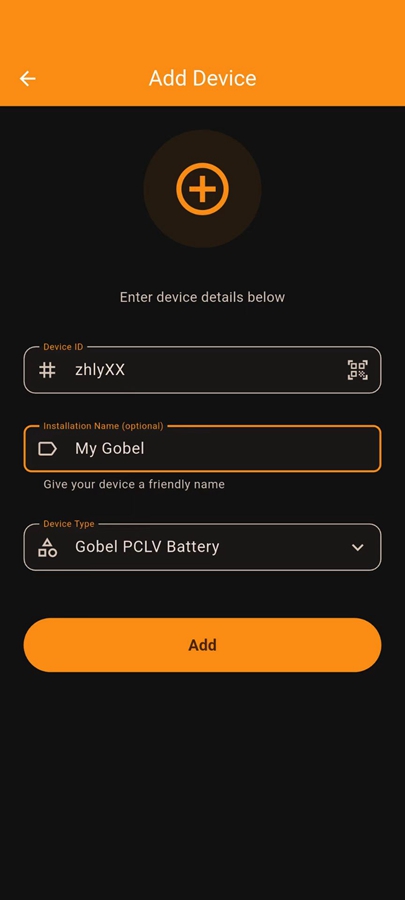

7. 数据录入
在 Add Device 页面输入以下信息：
- 设备ID（Device ID）：建议点击二维码图标进行扫描输入。
- 安装名称（Installation Name）：您可以自定义该系统的名称。
- 设备类型（Device Type）：请选择与模块标签一致的设备类型。
8. 完成配置
点击 Add 按钮完成添加。现在您可以在 Installations 页面实时查看电池的监控信息。
常见问题与说明 (FAQ)
1. 多个电池并联时如何使用？
当多个电池进行并联时，只需要使用一个 WIFI 模块。将其插入到并联系统中设置为主机（Master）的电池 WIFI 端口即可监控整个集群。
2. 在旧款 GP-PC200 BMS 上使用
旧款 GP-PC200 BMS 本身没有配置 WIFI 端口，无法直接安装该模块。但通过并联技术，您可以将一台使用最新 GP-PC200B BMS 的电池作为主电池并安装模块，从而读取系统下并联的所有旧款 GP-PC200 BMS 电池的数据。
3. 如何混合使用旧款和新款 BMS 达到 16 台以上的并联？
旧款 GP-PC200 BMS 具有 4 位拨码开关（地址 1-16），而新款 GP-PC200B BMS 具有 6 位拨码开关（地址 1-63）。
- 混用原则：必须将一台 GP-PC200B BMS 电池设置为 1 号主电池。
- 地址分配：将旧款 BMS 电池设置为 2-16 号机。从 17 号机开始，必须再次使用新款 GP-PC200B BMS 电池。
- 配置要求：必须对所有参与并联的电池（无论新旧款）进行手动拨号分配唯一 ID 地址。
