GP-PB5-PC628 安装手册

产品一览

项目	规格
产品型号	GP-PB5-PC628
品牌	Gobel Power
产品类型	51.2V 628Ah 磷酸铁锂低压储能电池
电芯配置	314Ah 磷酸铁锂（LFP）电芯，16S2P 连接
额定电压	51.2V
额定容量	628Ah
电池管理系统	GP-PC300 BMS
外形尺寸（长×宽×高）	764 × 316 × 920mm
重量	320kg

安全须知

在安装、使用和维护本产品之前，请仔细阅读并理解以下安全须知。不遵守这些说明可能导致人身伤害、设备损坏或财产损失。

电击危险

本产品为储能设备，操作不当可能导致严重电击事故。在进行任何电气连接或维护操作前，务必断开电池断路器并关闭 BMS 弱电开关。

电池安全

• 禁止短路电池正负极端子，短路会产生极高电流，可能导致火灾或爆炸
• 操作前确认电池正负极连接正确，反接将损坏设备
• 不要在电池附近使用明火或产生火花的设备
• 如发现电池外壳变形、漏液或异常发热，立即停止使用并联系技术支持

搬运安全

本产品重量达 320kg，搬运和移动时需使用合适的搬运工具，并由多人协作完成。移动时注意脚下障碍物，防止设备倾倒造成人身伤害。

操作人员要求

安装和维护操作应由具备电气知识的专业人员进行。不熟悉电气设备操作的人员请勿自行安装。

工作环境要求

• 安装场所应保持干燥、通风良好
• 远离易燃易爆物品
• 环境温度：0°C ~ 50°C
• 相对湿度：不超过 95% RH（无凝露）

产品简介

本产品为 GP-PB5-PC628 51.2V 628Ah 磷酸铁锂（LiFePO₄）低压储能电池，采用高性能 314Ah 磷酸铁锂电芯，通过 16S2P（16 串 2 并）方式连接，并配备 GP-PC300 BMS（电池管理系统），实现对电池的全面监控和保护。

主要特点

• 高容量储能：额定容量 628Ah，满足家庭及小型工商业储能需求
• 安全可靠：磷酸铁锂电芯化学性质稳定，热稳定性优异
• 智能 BMS 管理：实时监控电池电压、电流、温度、SOC（剩余电量）等参数，提供过充、过放、过温、短路等多重保护
• 灵活扩展：支持多台电池并联使用，扩容方便
• 标准接口：提供 RS485、RS232、CAN 等多种通讯接口，适配主流逆变器

适用场景

• 家庭光伏储能系统
• 小型工商业储能系统
• 备用电源（UPS）系统
• 离网储能系统

部件清单

开箱后请对照下表清点产品及配件，确认所有部件齐全完好。

编号	名称	规格/数量	图片

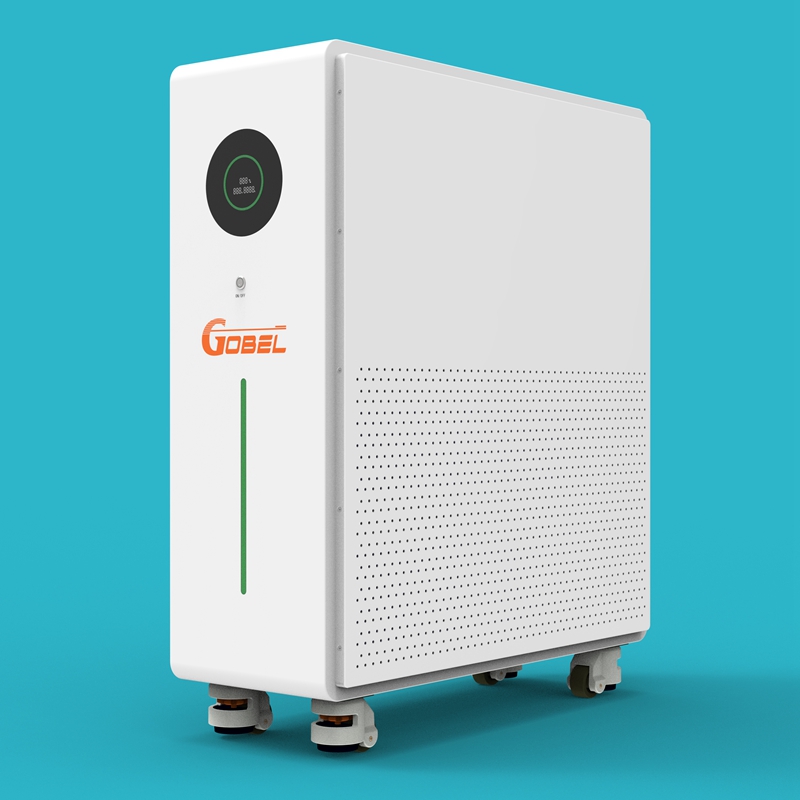

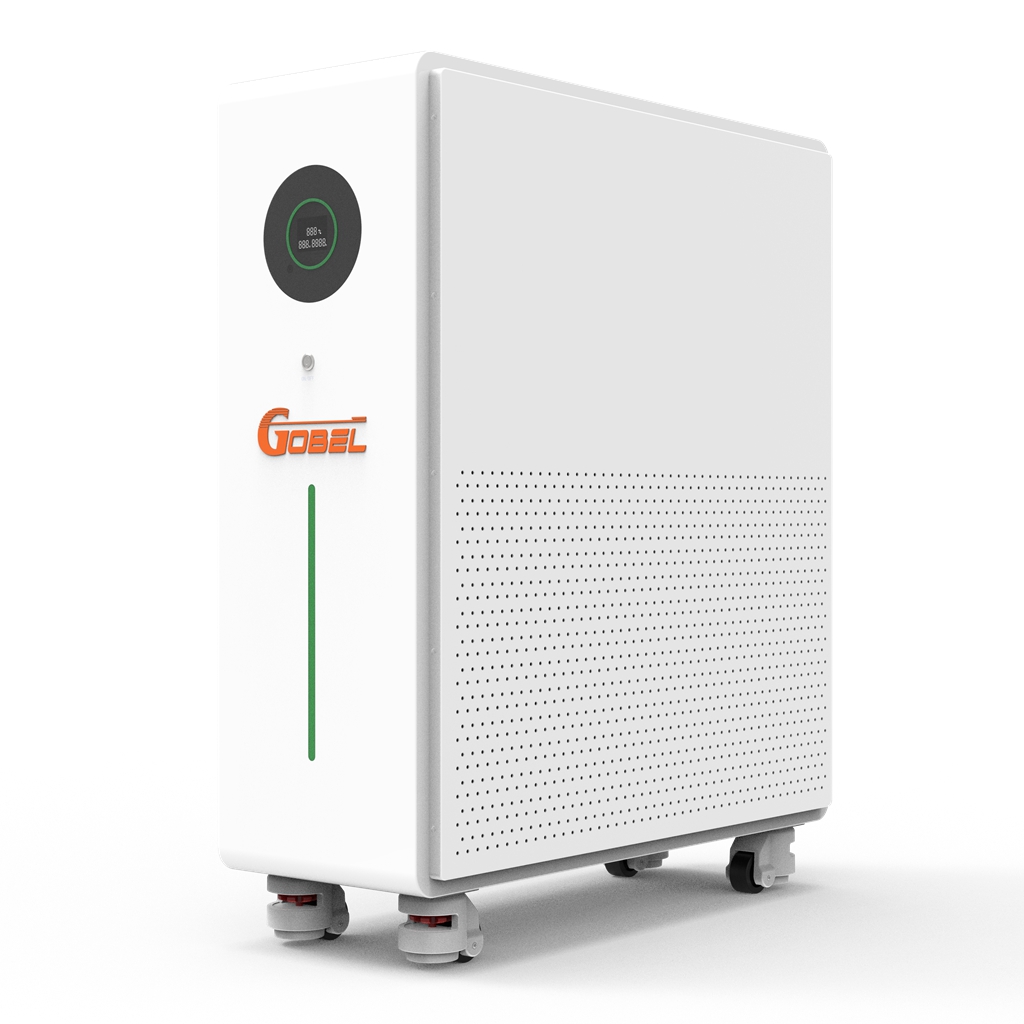

01	GP-PB5-PC628 储能电池	51.2V 628Ah，1台

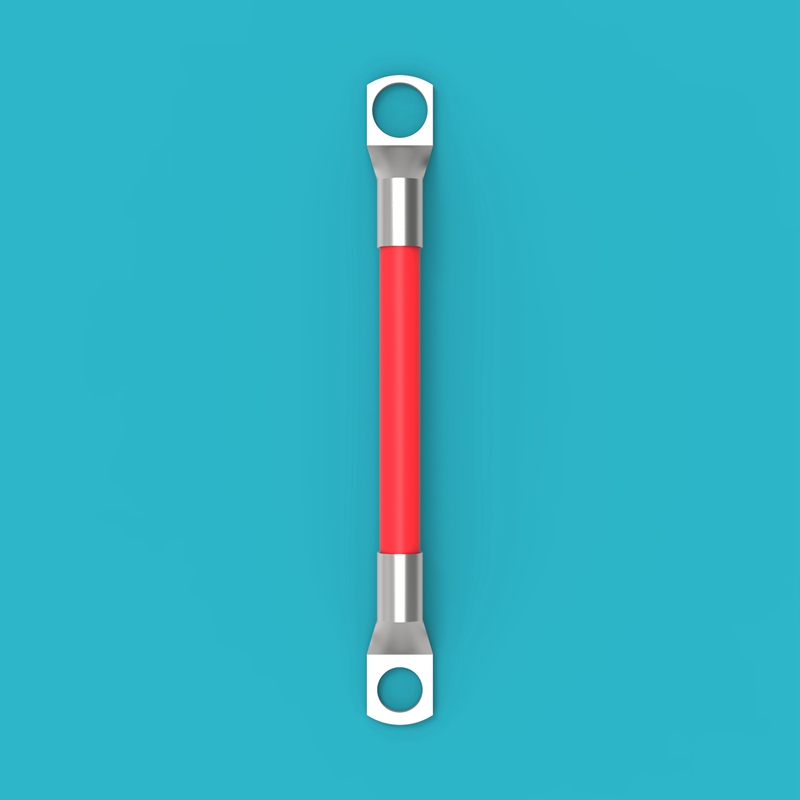

02	正极电源连接线	红色，两端 M10 铜鼻子，1根（是否包含依据订单）

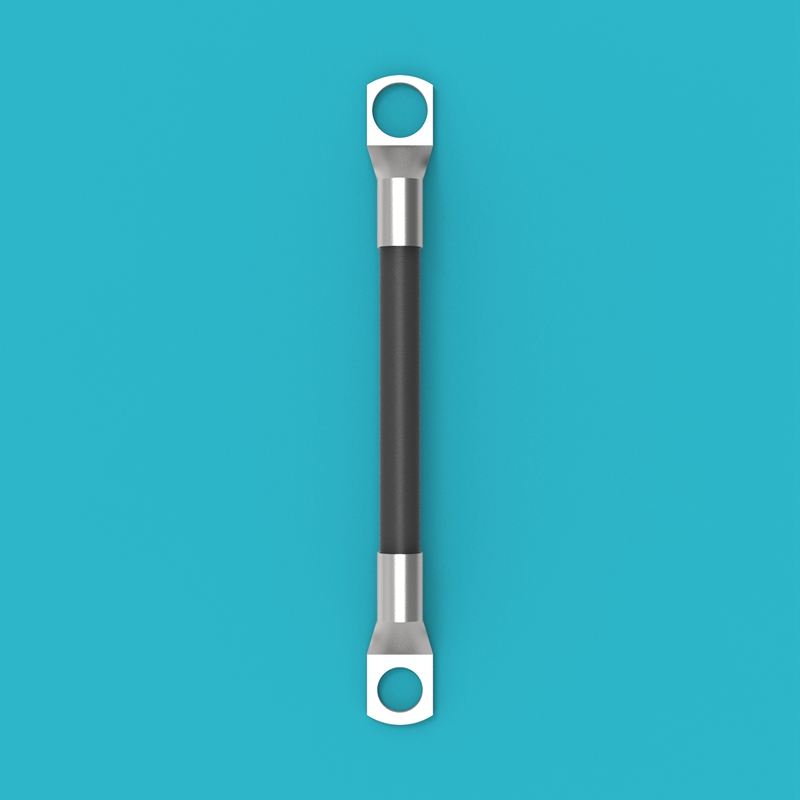

03	负极电源连接线	黑色，两端 M10 铜鼻子，1根（是否包含依据订单）

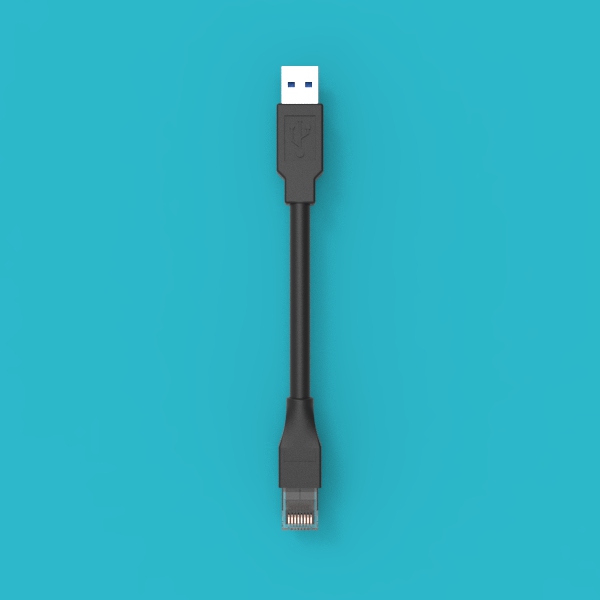

04	RS232 通信线缆	RJ12 转 USB，1根

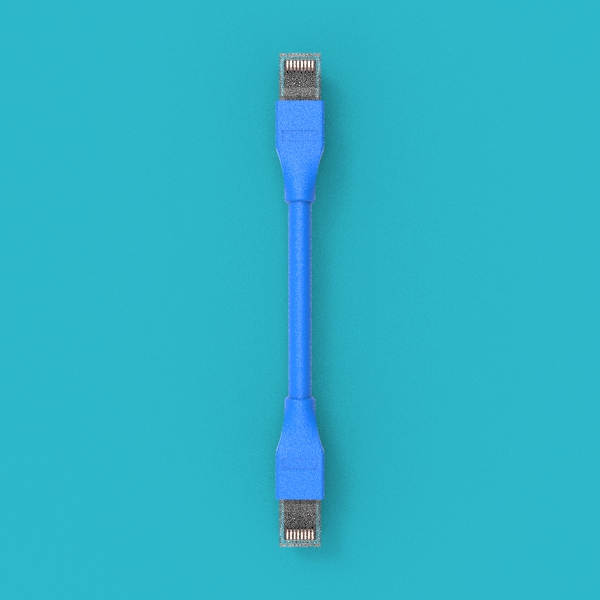

05	逆变器通讯线缆	两端 RJ45，1根（也可用作并联线缆）

备注

正极电源连接线（02） 和 负极电源连接线（03） 是否随产品附送请以订单为准。如未附送，请自行准备规格匹配的电源连接线。

产品接口说明

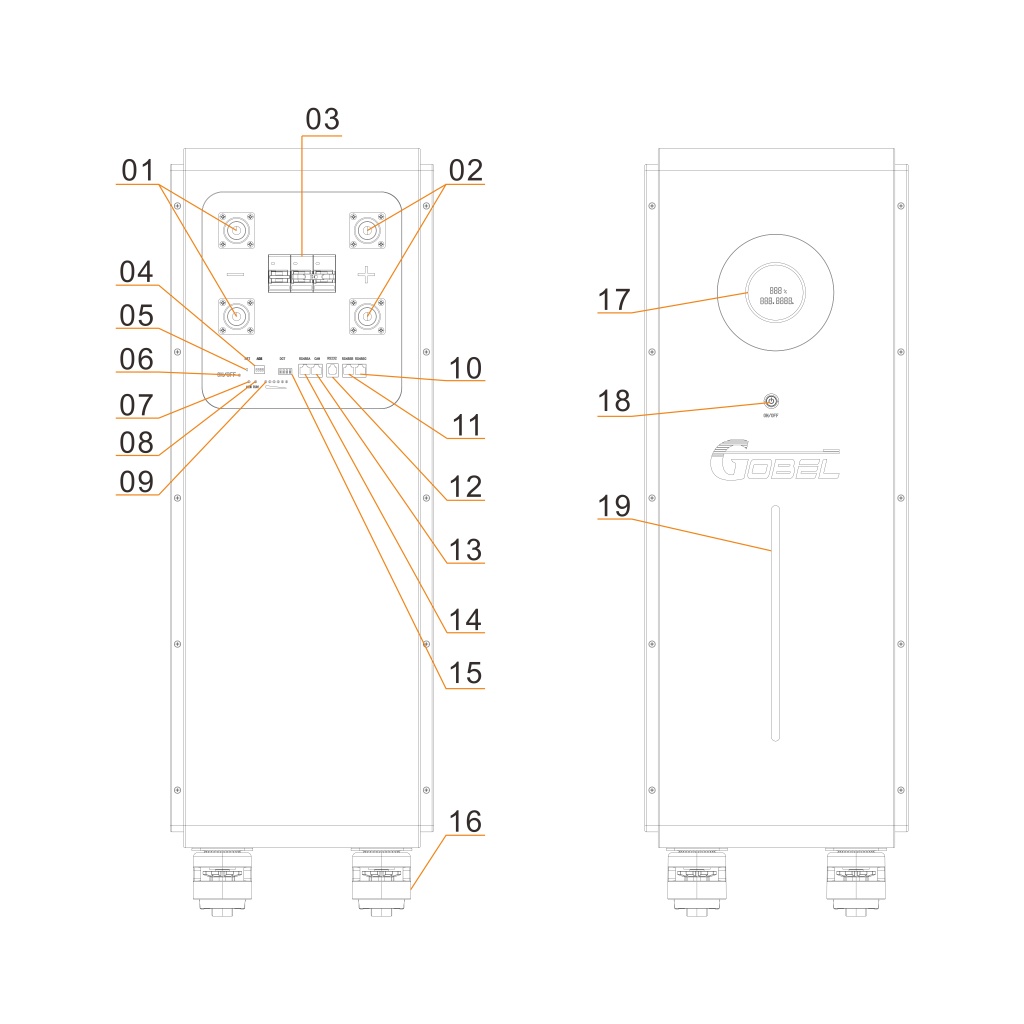

下图为电池面板各接口、指示灯及操作部件的说明（图中数字编号对应下表）：

编号	名称	说明
1	输出负极	300A 端子，M10 螺孔
2	输出正极	300A 端子，M10 螺孔
3	断路器	电池主回路通断控制
4	拨码开关（ADS）	4 位拨码开关，用于设置电池并联地址
5	复位开关（RST）	长按可复位 BMS 状态
6	开关指示灯（ON/OFF）	指示电池开关状态
7	运行指示灯（RUN）	指示电池运行状态
8	告警指示灯（ALM）	电池故障或告警时点亮
9	SOC 指示灯	指示电池剩余电量状态
10	RS485C 接口	并联通讯接口
11	RS485B 接口	并联通讯接口
12	RS232 接口	上位机通讯接口
13	CAN 接口	逆变器通讯接口
14	RS485A 接口	逆变器通讯接口
15	干接点（DRY）	干接点输出接口
16	脚轮	底部移动脚轮，便于移动和固定
17	显示屏	显示充放电状态及 SOC 信息
18	弱电开关	开启或关闭 BMS
19	SOC 灯条	直观显示电池剩余电量

各通讯接口的引脚定义详见附录中的产品通信引脚定义章节。

安装要求

安装环境

• 地面：安装地面应平整、坚固，具备足够的承重能力（产品重 320kg）
• 通风：安装场所应通风良好，避免热量积聚
• 环境条件：干燥、清洁，无腐蚀性气体或粉尘；环境温度 0°C ~ 50°C，相对湿度不超过 95% RH（无凝露）
• 安全距离：远离易燃易爆物品及水源

安装间距

为保证散热和维护操作空间，电池与墙壁或其他设备之间应保持足够的间距：

• 电池两侧与墙壁距离 ≥ 100mm
• 电池顶部与上方障碍物距离 ≥ 300mm
• 电池前方应预留至少 800mm 的操作空间

工具准备

安装前请准备以下工具和仪表：

• 扭力扳手
• 螺丝刀套装
• 万用表
• 绝缘手套
• Windows 系统电脑（用于协议设置）

螺丝扭矩要求

进行电气连接时，请按照下表规定的扭矩值拧紧螺丝：

螺丝规格	扭矩要求
M6	8N·m
M8	15N·m
M10	15 ~ 20N·m

接线要求

本产品仅支持并联连接，严禁串联。串联可能导致设备损坏或安全隐患。

安装前检查

收到产品后，请按以下步骤进行开箱检查：

1. 将储能电池（01）从木箱中取出，检查外包装及产品外观是否完好。

2. 对照部件清单检查产品及配件是否有缺失或损坏。

3. 按下面板上的弱电开关开机，观察显示屏及SOC 灯条显示是否正常。

4. 将断路器拨到 ON 位置，使用万用表测量电池正极和负极端子的电压，正常电压应在 40V ~ 58V 之间。

5. 如检查结果全部正常，即可进行下一步安装操作。

警告

如发现产品外观破损、配件缺失或电压异常，请勿继续安装，及时联系 Gobel Power 技术支持。

安装

1. 将储能电池（01）的断路器关闭，并按弱电开关关机。

2. 将电池推移到预先确定的安装位置，锁紧底部的脚轮防止移动。

警告

移动电池时注意地面平整度，避免倾斜角度过大。电池重达 320kg，移动时务必注意安全，防止倾倒伤人。

逆变器与电池电力连接

1. 确保逆变器等其他设备已安装到位，并将逆变器关机断电。请同时查阅逆变器手册中与电池连接相关的部分。

2. 将正极电源连接线（02） 一端连接至电池正极端子，另一端连接至逆变器电池输入正极；将负极电源连接线（03） 一端连接至电池负极端子，另一端连接至逆变器电池输入负极。

警告

连接时务必确认正负极对应正确，反接会导致设备严重损坏。

3. 如果有多台电池并联使用，需要将电池并联后再与逆变器连接。每台电池有两对正负极端子，每个端子最大承载电流为 300A，因此分两种情况：

   • 情况一：如果逆变器输入输出电流小于 300A，可以用正负极线缆将相邻两台电池的正负极端子相互连接，然后将两端电池连接到逆变器。

   • 情况二：如果逆变器输入输出电流大于 300A，需要将每台电池的正负极端子与汇流排连接，然后将汇流排连接到逆变器。

连接示意图请参考附录中的电池与逆变器连接示意图。

逆变器与电池通讯连接

1. 拨码开关设置。如果只有一台电池，则其为主机，将拨码开关拨为 ON、OFF、OFF、OFF；如果有多台电池并联，则选其中一台作为主机，其拨码开关拨为 ON、OFF、OFF、OFF，其他电池作为从机，从机的拨码开关设置请参考附录中的拨码开关设置表。

2. 并联通讯连接。多台电池并联时，需要用并联通讯线缆将各电池的 RS485B 与 RS485C 接口依次连接：第一台电池的 RS485B 连接第二台电池的 RS485C，第二台电池的 RS485B 连接第三台电池的 RS485C，以此类推。

3. 逆变器通讯连接。将逆变器通讯线缆（05） 一端接到主机电池的RS485A 接口或CAN 接口上（具体接哪个接口需查看逆变器手册，确认逆变器使用 RS485 还是 CAN 协议与电池通讯），另一端接到逆变器的 BMS 通信接口。

警告

请确认逆变器 BMS 通讯接口的引脚定义以及电池 RS485A 或 CAN 接口的引脚定义是否一致。本产品附带的逆变器通讯线缆两端为对称线序，如果逆变器与电池的引脚定义不同，需要自行制作对应线序的通讯线缆或向逆变器厂商购买适配线缆（如 Victron 逆变器）。

各通讯接口的引脚定义请参考附录中的产品通信引脚定义章节。

协议设置

1. 按下主机电池的弱电开关启动电池，保持断路器处于关闭状态。

2. 使用 RS232 通信线缆（04） 连接 Windows 系统电脑与主机电池：将线缆 RJ12 一端接至电池RS232 接口，USB 一端插入电脑 USB 接口。在电脑上找到电池上位机程序软件并运行。

备注

上位机详细操作请参见上位机操作流程文档（预留上位机详细操作指南链接）。

3. 在上位机软件中选择与逆变器匹配的通讯协议。

检查连接与开机

1. 检查电力连接和通讯连接是否正常，确保各线缆连接牢固、无松动。

2. 将所有电池开机并打开断路器，然后打开逆变器的电源开关。

3. 在逆变器中设置电池类型为锂电池。

4. 检查逆变器中显示的电池信息，确认是否正确从电池 BMS 获取到了数据（如电池电压、电池 SOC、温度等）。

5. 如果逆变器中可正确读取数据，则安装完成，可进行充放电测试。

提示

开机后如发现逆变器无法读取电池数据，请检查通讯线缆连接是否正常，以及协议设置是否正确。

产品维护

如果电池长期不使用，请按以下要求进行维护：

• 将电池充满电，然后关闭断路器和弱电开关（关闭 BMS）。
• 至少每 3 个月检查一次电池电压。如果电压低于 51V，需及时充电。

危险

未及时充电导致的电池损坏不在保修范围。长期存放不充电会导致电池过度放电，造成不可逆的容量损失甚至电池报废。

附录

电池与逆变器连接示意图

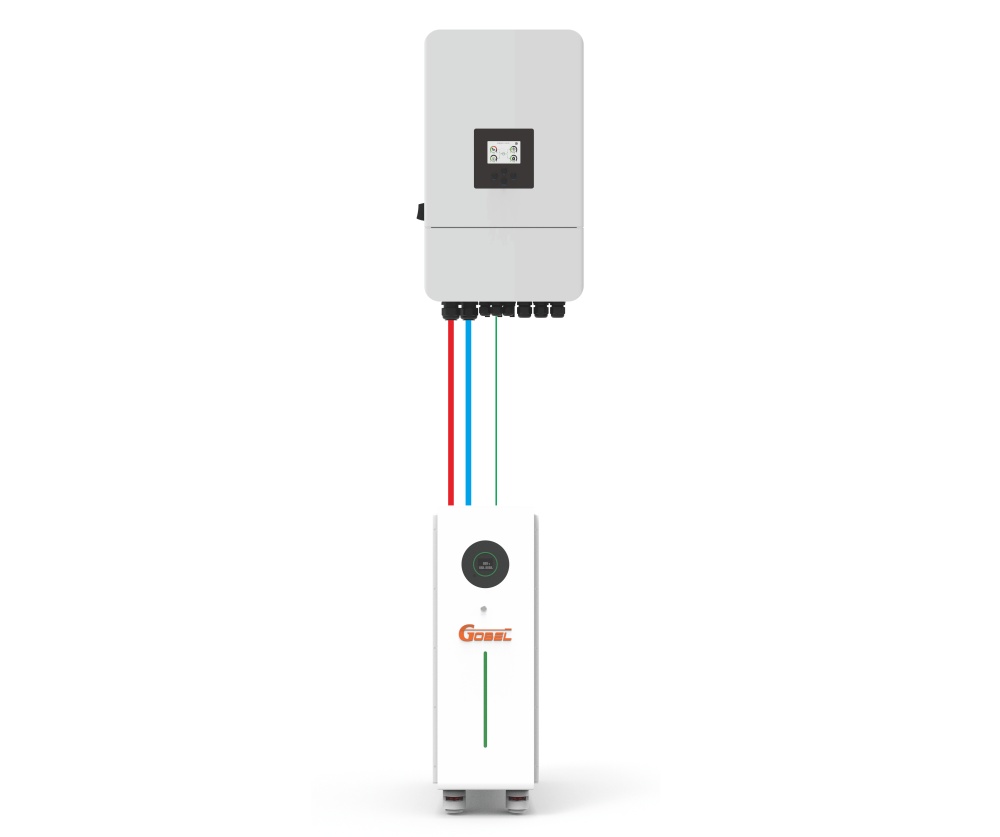

单台电池与一台逆变器连接示意图

备注

图中红色线缆为正极电源连接线，蓝色线缆为负极电源连接线，绿色线缆为通讯线缆。

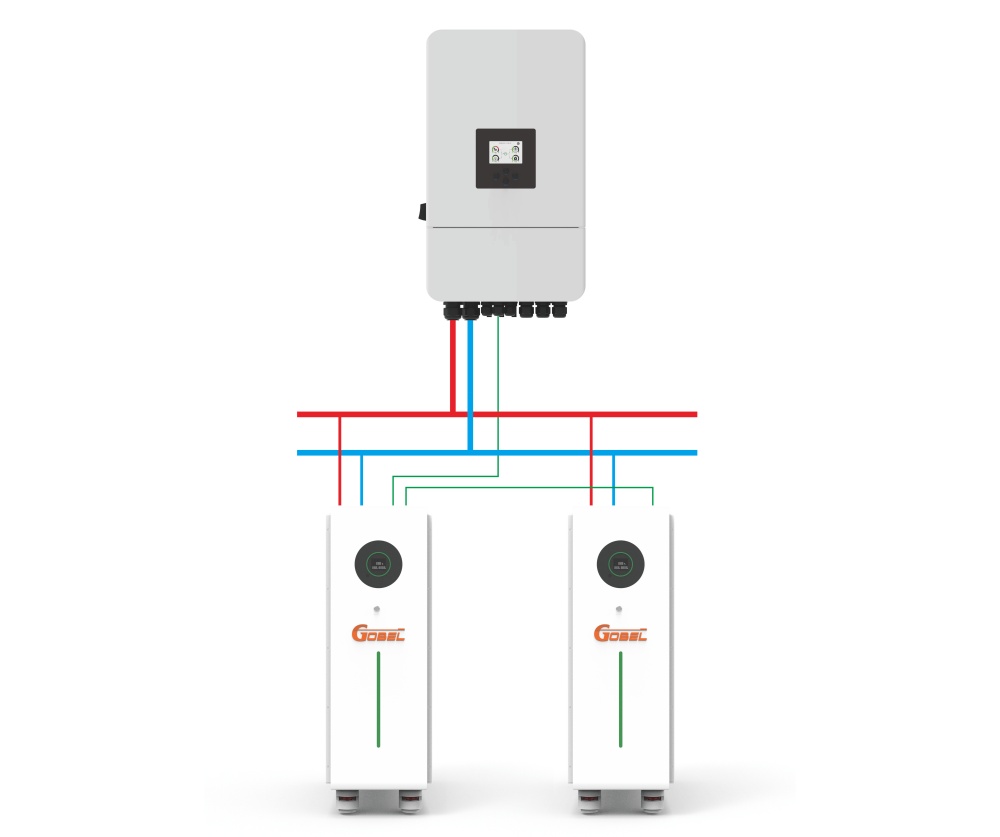

一台逆变器与多台电池连接示意图

备注

图中红色线缆为正极电源连接线，蓝色线缆为负极电源连接线，绿色线缆为通讯线缆。

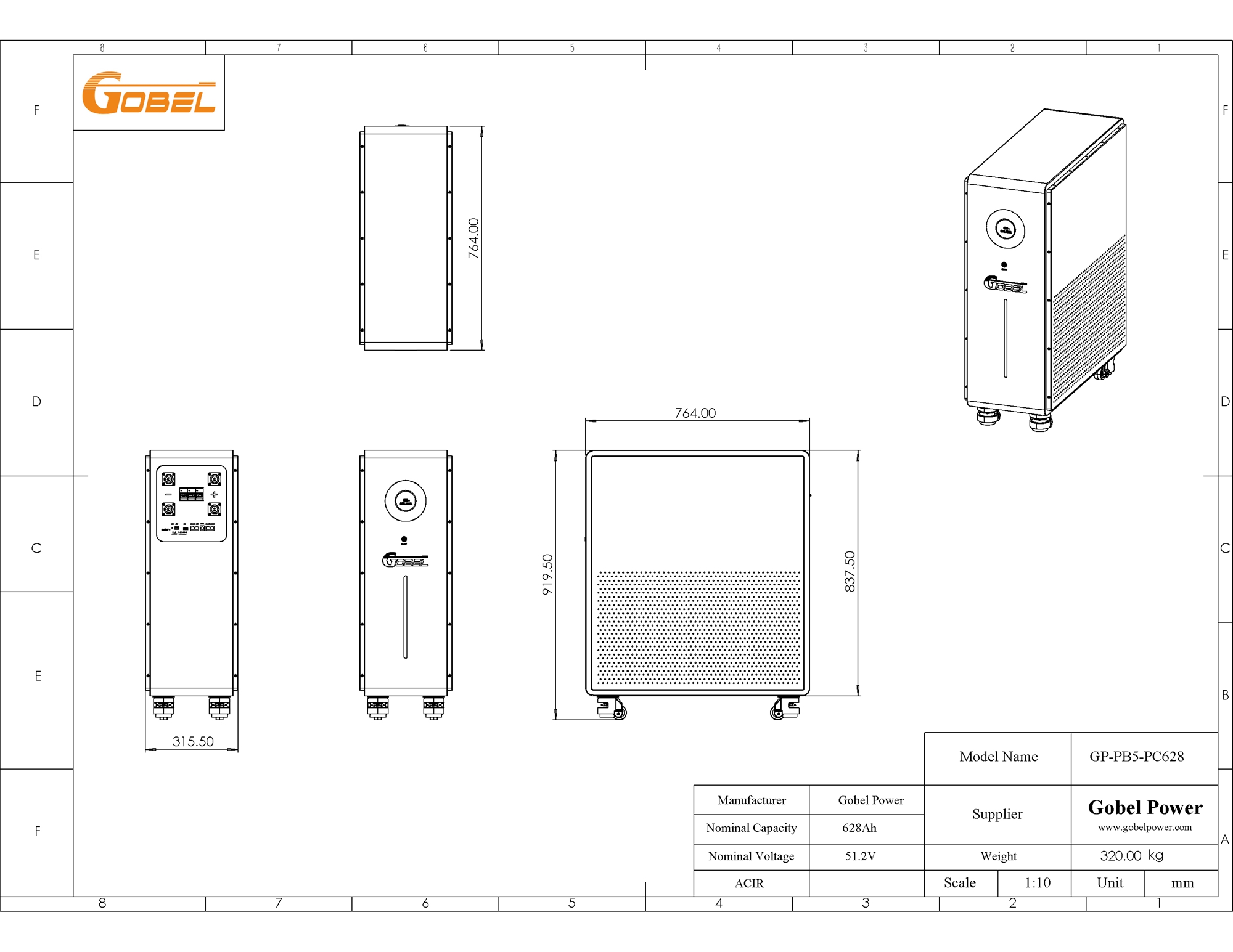

产品尺寸图

外形尺寸（长 × 宽 × 高）：764 × 316 × 920mm 重量：320kg

产品通信引脚定义

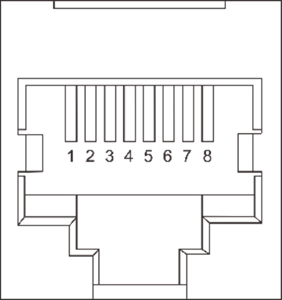

RS485A 端口

引脚	定义
1	B
2	A
3	GND
4	NC
5	NC
6	GND
7	A
8	B

CAN 端口

引脚	定义
1	NC
2	GND
3	NC
4	CAN-H
5	CAN-L
6	NC
7	NC
8	NC

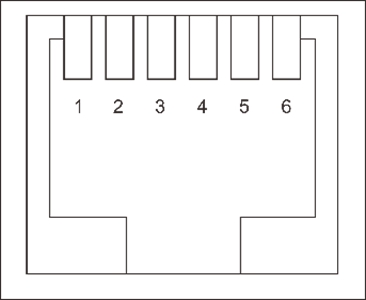

RS232 端口

引脚	定义
1	NC
2	NC
3	TXD
4	RXD
5	GND
6	NC

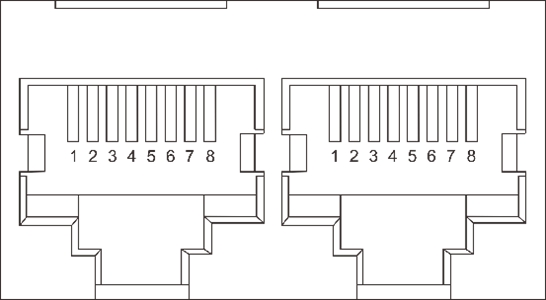

RS485B 和 RS485C 端口

引脚	定义
1	B
2	A
3	GND
4	NC
5	NC
6	GND
7	A
8	B

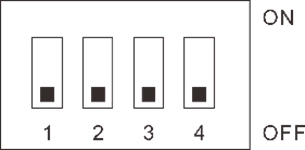

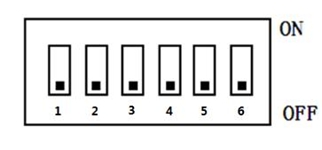

拨码开关设置表

地址	拨码开关状态（1-2-3-4）	说明
00	OFF-OFF-OFF-OFF	无效地址
01	ON-OFF-OFF-OFF	主机
02	OFF-ON-OFF-OFF	从机
03	ON-ON-OFF-OFF	从机
04	OFF-OFF-ON-OFF	从机
05	ON-OFF-ON-OFF	从机
06	OFF-ON-ON-OFF	从机
07	ON-ON-ON-OFF	从机
08	OFF-OFF-OFF-ON	从机
09	ON-OFF-OFF-ON	从机
10	OFF-ON-OFF-ON	从机
11	ON-ON-OFF-ON	从机
12	OFF-OFF-ON-ON	从机
13	ON-OFF-ON-ON	从机
14	OFF-ON-ON-ON	从机
15	ON-ON-ON-ON	从机

联系方式

如遇到无法解决的故障或需要技术支持，请联系 Gobel Power：

项目	信息
官方网站	www.gobelpower.com
技术支持邮箱	[email protected]
