GP-SRA-PC314 组装手册

品牌： Gobel Power

产品型号： GP-SRA-PC314

手册类型： 组装手册

适用产品： 磷酸铁锂高压电池 DIY 套件

目录

1. 安全须知
2. 产品简介
3. 部件清单
4. 工具与材料准备
5. 螺丝扭矩要求
6. 组装步骤
   • 风扇总成预装
   • 箱体面板总成预装
   • 串联线预装
   • 电池包主体组装
   • 电气连接
   • 总装完成
7. 连接步骤
8. 端口示意图

安全须知

电气安全

• 系统电压最高可达 1000V，在安装调试和使用期间，必须按相关安全规定做好安全防护措施，避免安全事故的发生
• 严禁在高压箱上电的情况下连接从控 BMU，避免可能损坏 BMS
• 安装及调试人员所使用的工具须有绝缘防护
• 在安装调试及维护时必须戴绝缘橡胶手套，视情况穿戴护目镜、绝缘橡胶靴，尽可能避免安全事故的发生
• 需要维护时，必须将主断路器断开，切断电池组与 PCS 直流总线的连接

电池安全

• 安装调试及维护过程中产生的线头金属等如掉入电池间，请务必使用绝缘工具取出，不能将杂物留置
• 确保正负极连接正确，避免短路损坏电池或 BMS

消防安全

• 如遇储能柜周围起火，请务必使用干粉灭火器或者消防沙进行灭火
• 若使用液体灭火可能导致电击
• 如长期不使用系统，请务必断开电池柜的主断路器

一般安全

• 工作环境应保持干燥、通风、无易燃物
• 儿童及无关人员应远离安装区域
• 请使用合格且有绝缘防护的工具进行操作

产品简介

GP-SRA-PC314 是 Gobel Power 推出的磷酸铁锂高压电池 DIY 套件，由高压箱、BMU 和电池包三大部分组成。

主要特点

• 电芯规格：使用 314Ah LiFePO4 磷酸铁锂电芯
• 连接方式：1P18S 串联（18 串并）
• 系统配置：该高压系统至少需要 5 个电池包，最多 15 个电池包串联
• BMU 功能：每个电池包装一个 BMU，可检测 18 个电芯的电压，配备 8 个 NTC 温度传感器
• 高压箱性能：
  • 最大支持 200A 电流
  • 可连接逆变器、上位机、EMS
  • 提供过充保护、过放保护、过流保护、过温保护、低温保护及多级告警机制
  • 可与总控进行实时通信，上传电池数据
  • 具有电池状态和数据存储功能
  • 具备 RS485、CAN 隔离通信功能
  • 可外接 6 个继电器，适应工商业储能、UPS 供电系统及其他应用

部件清单

备注

下表中标注"N"的数量表示每个电池包所需的数量，高压箱和某些公共部件只需要 1 件。

编号	名称	规格/数量	图片

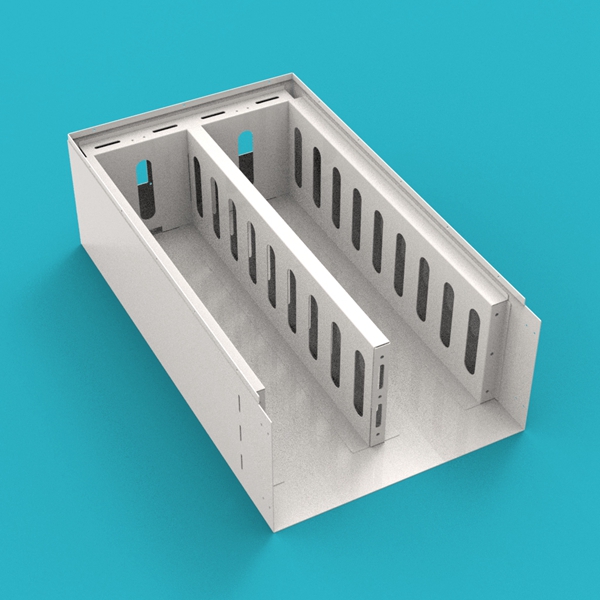

01	箱体外壳	1 件/N

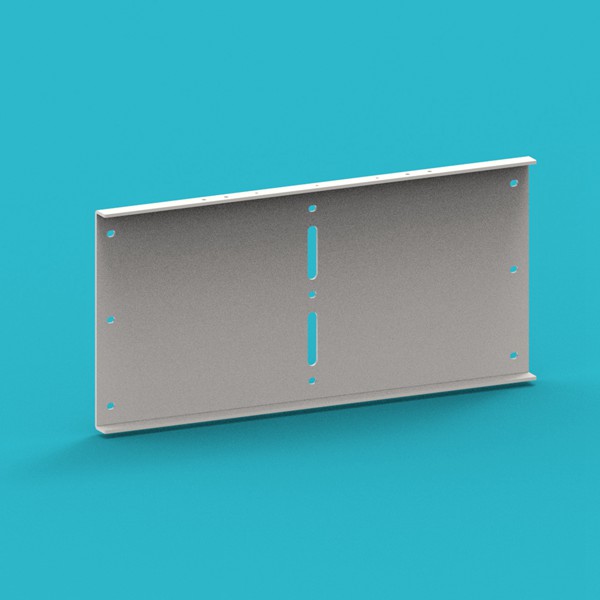

02	电芯压缩板	1 件/N
03	电芯压条	1 件/N

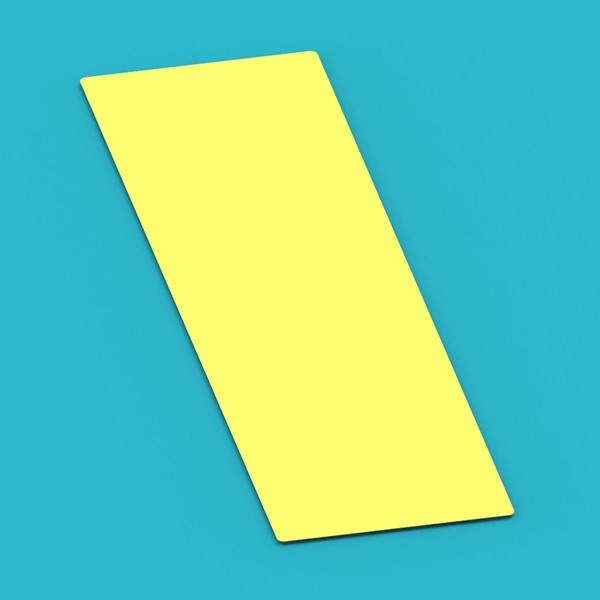

04	底部环氧板	2 件/N

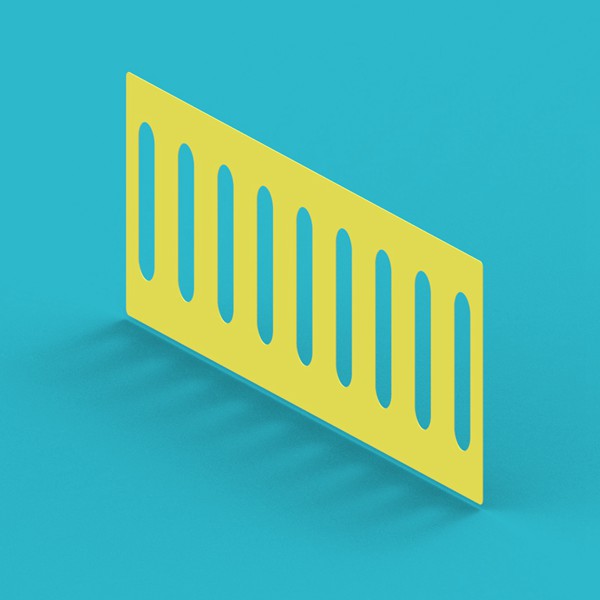

05	侧部环氧板	4 件/N

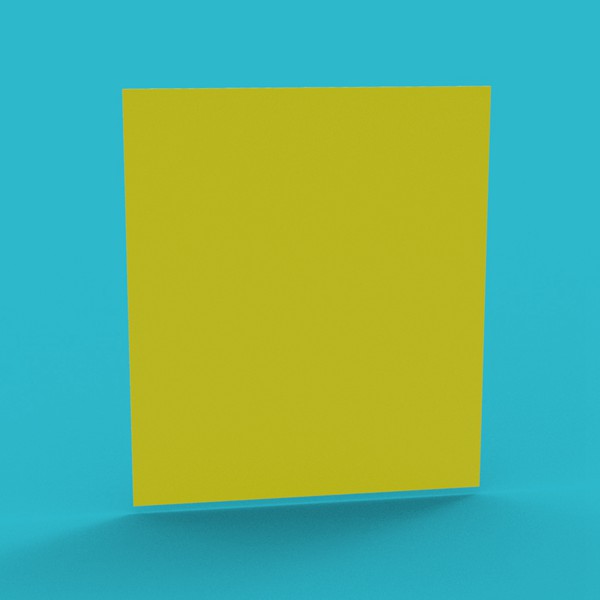

06	电芯环氧板	20 件/N
07	压条环氧板	2 件/N

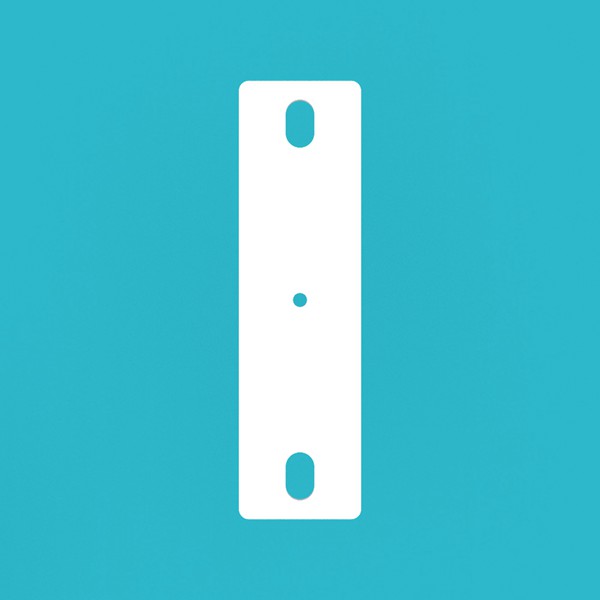

08	电芯连接片	17 件/N

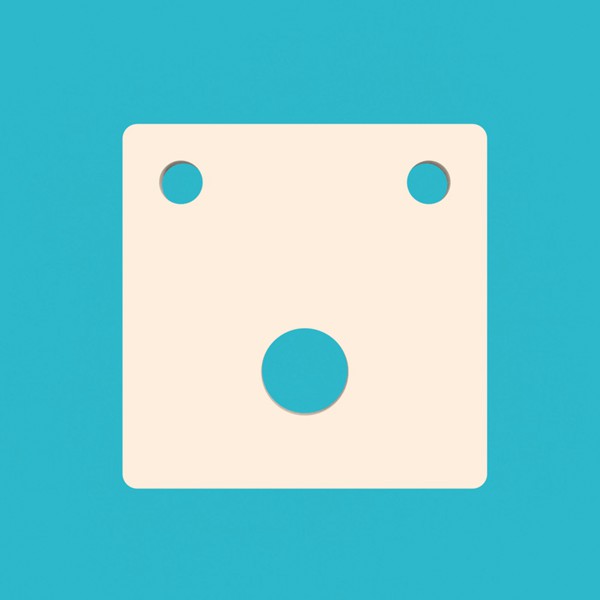

09	正负极接线片	2 件/N

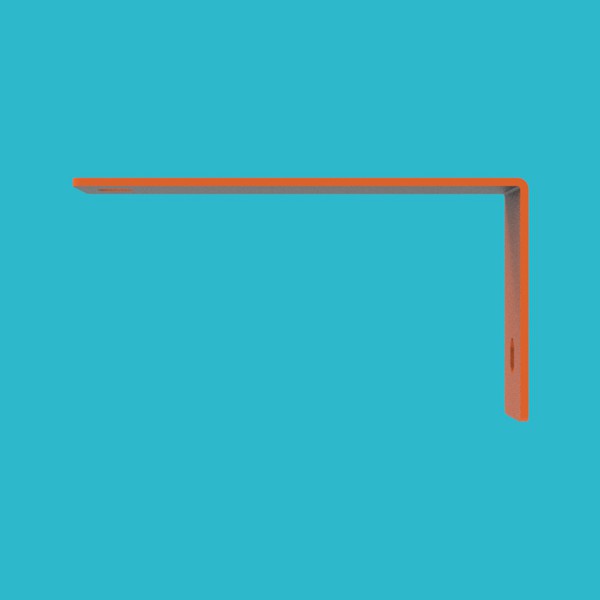

10	正极铜排	1 件/N
11	负极铜排	1 件/N
12	箱体盖子	1 件/N
13	箱体面板	1 件/N

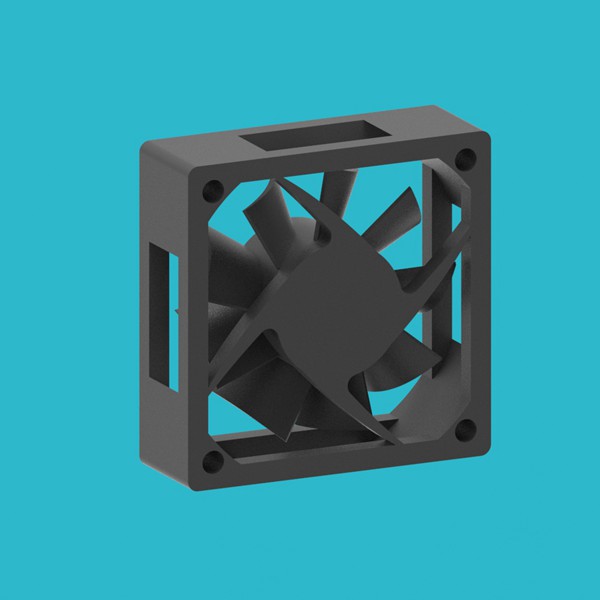

14	风扇	2 件/N

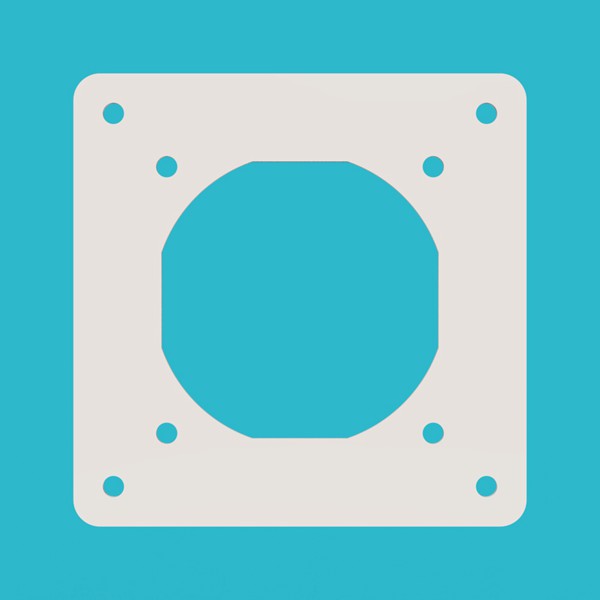

15	风扇固定板	2 件/N

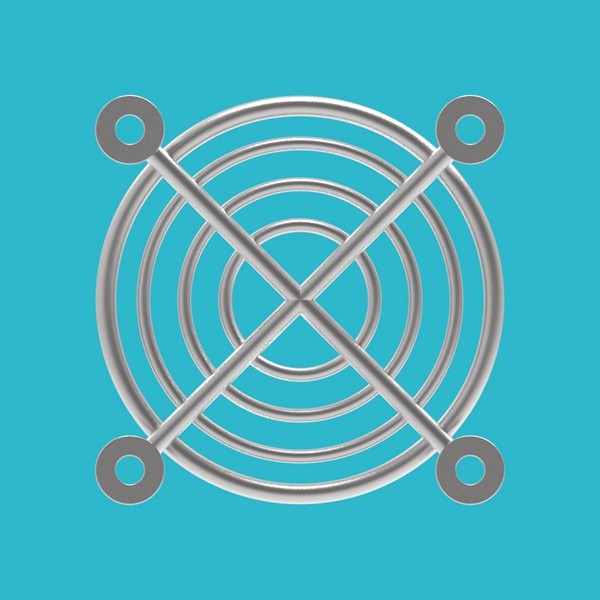

16	风扇防护罩	2 件/N
17	BMU	1 件/N

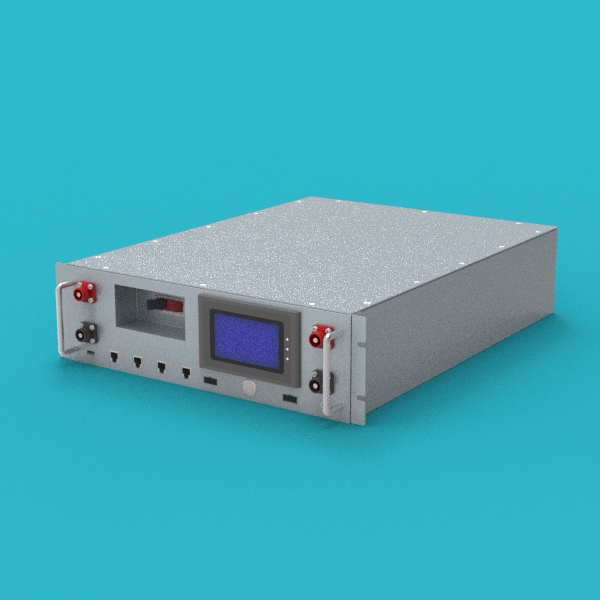

18	高压箱	1 件 (系统)

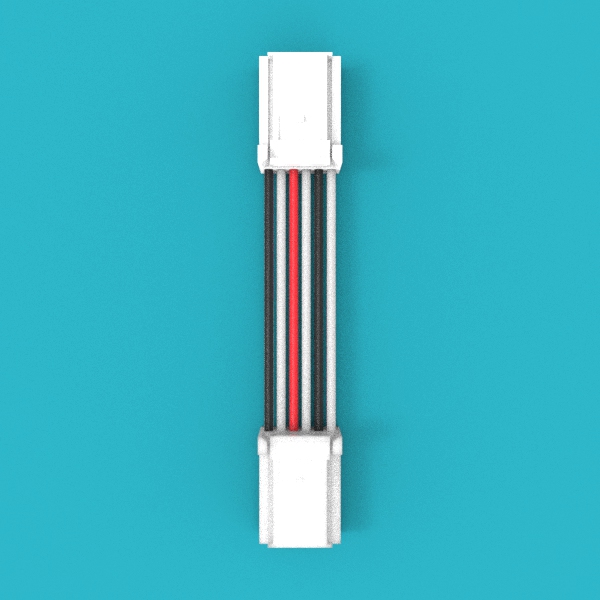

19	BMU 通讯线	1 件/N
20	风扇连接线	1 件/N

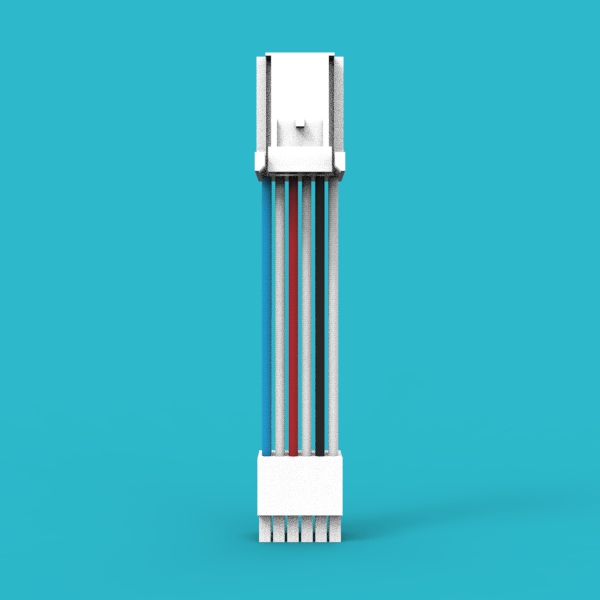

21	高压箱-BMU 通讯线	1 件 (系统)

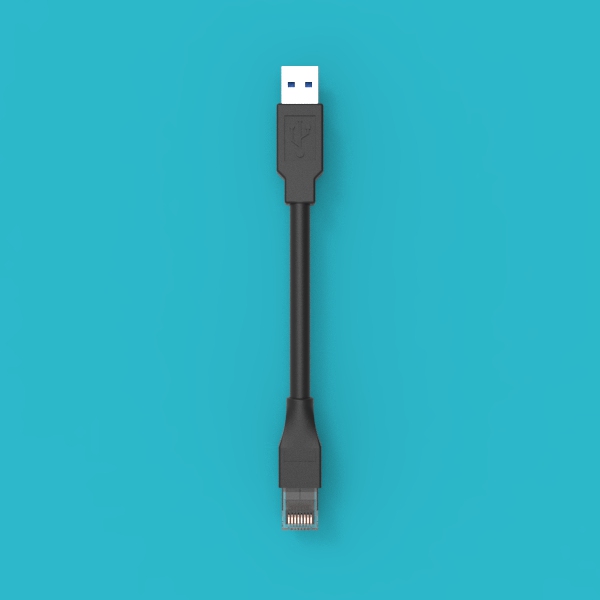

22	上位机通讯线	1 件 (系统)

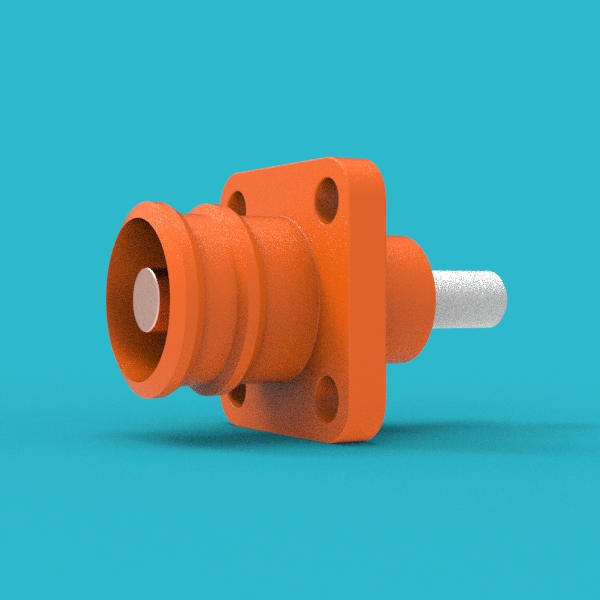

23	正极端子底座	1 件/N

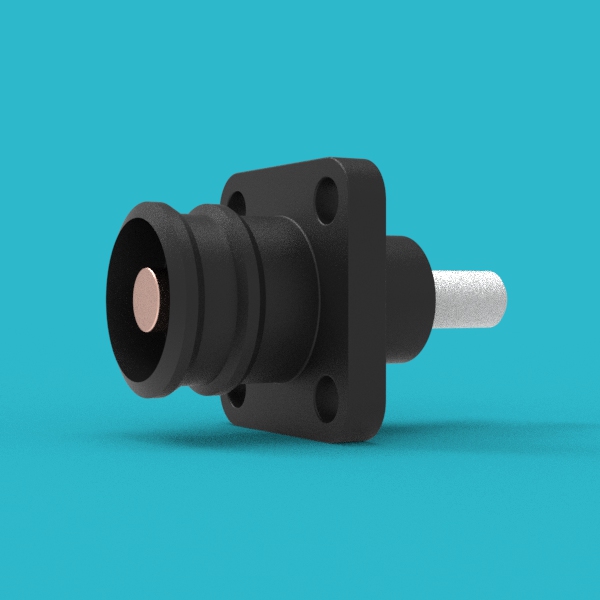

24	负极端子底座	1 件/N

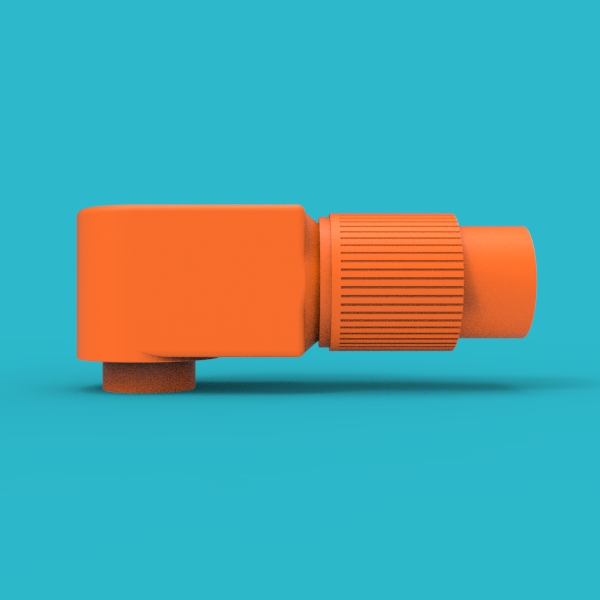

25	正极端子插头	(1 件 +2)/N

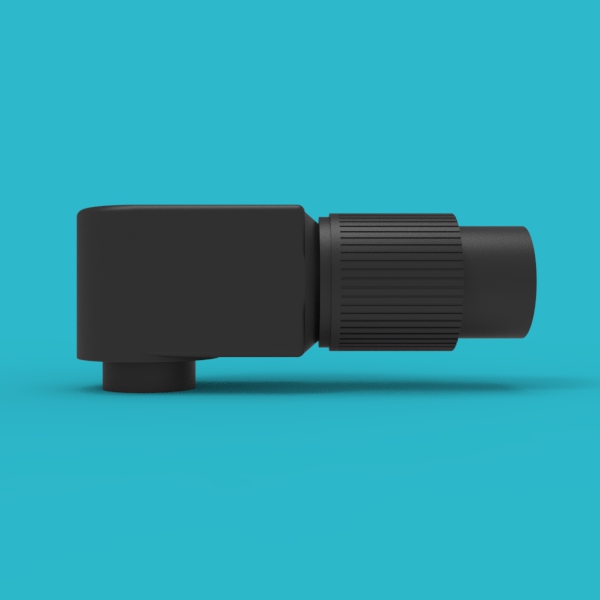

26	负极端子插头	(1 件 +2)/N
27	把手	2 件/N
28	箱体固定耳	2 件/N

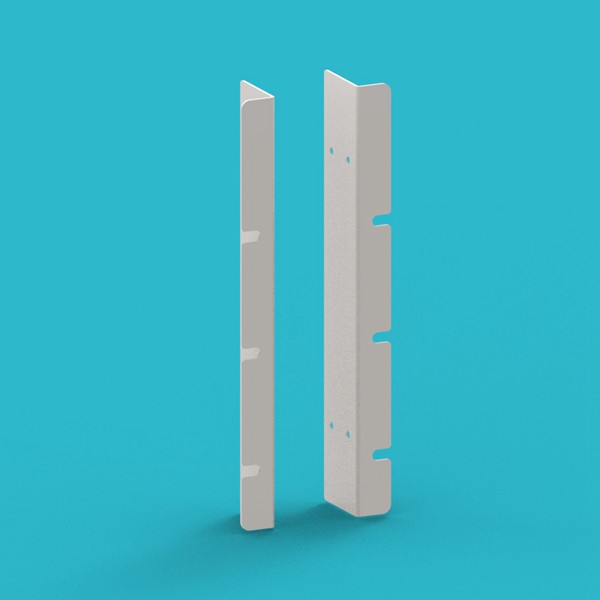

29	电压检测线	1 件/N

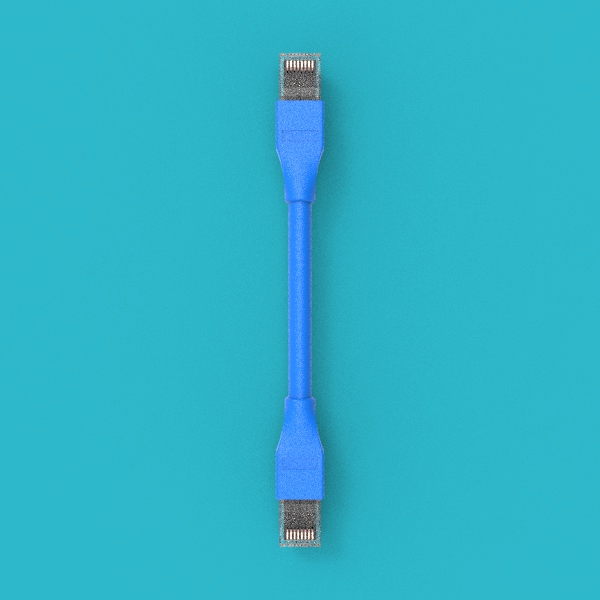

30	逆变器通讯线	1 件 (系统)

工具与材料准备

备注

以下工具和材料不随产品附带，需用户自备。

工具/材料	规格/要求	用途
绝缘螺丝刀套装	包含常用规格	紧固螺丝
扭矩扳手	M6/M8/M10 套筒	按扭矩要求紧固螺丝
线缆压接钳	适用于 300A 端子	压接正负极端子插头
万用表	绝缘等级符合高压要求	检测电压、通断
绝缘橡胶手套	高压防护等级	人身安全防护
护目镜	防冲击	保护眼睛
绝缘橡胶靴	高压防护	人身安全防护
干粉灭火器或消防沙	—	消防应急
线缆剪切工具	适用于高压线缆	裁剪合适长度的线缆
绝缘胶带	高压绝缘等级	绝缘保护

螺丝扭矩要求

注意

请务必使用扭矩扳手按以下标准紧固螺丝，过松或过紧都可能导致连接不良或部件损坏。

螺丝规格	扭矩要求
M6	8N·m
M8	15N·m
M10	15-20N·m

组装步骤

风扇总成预装

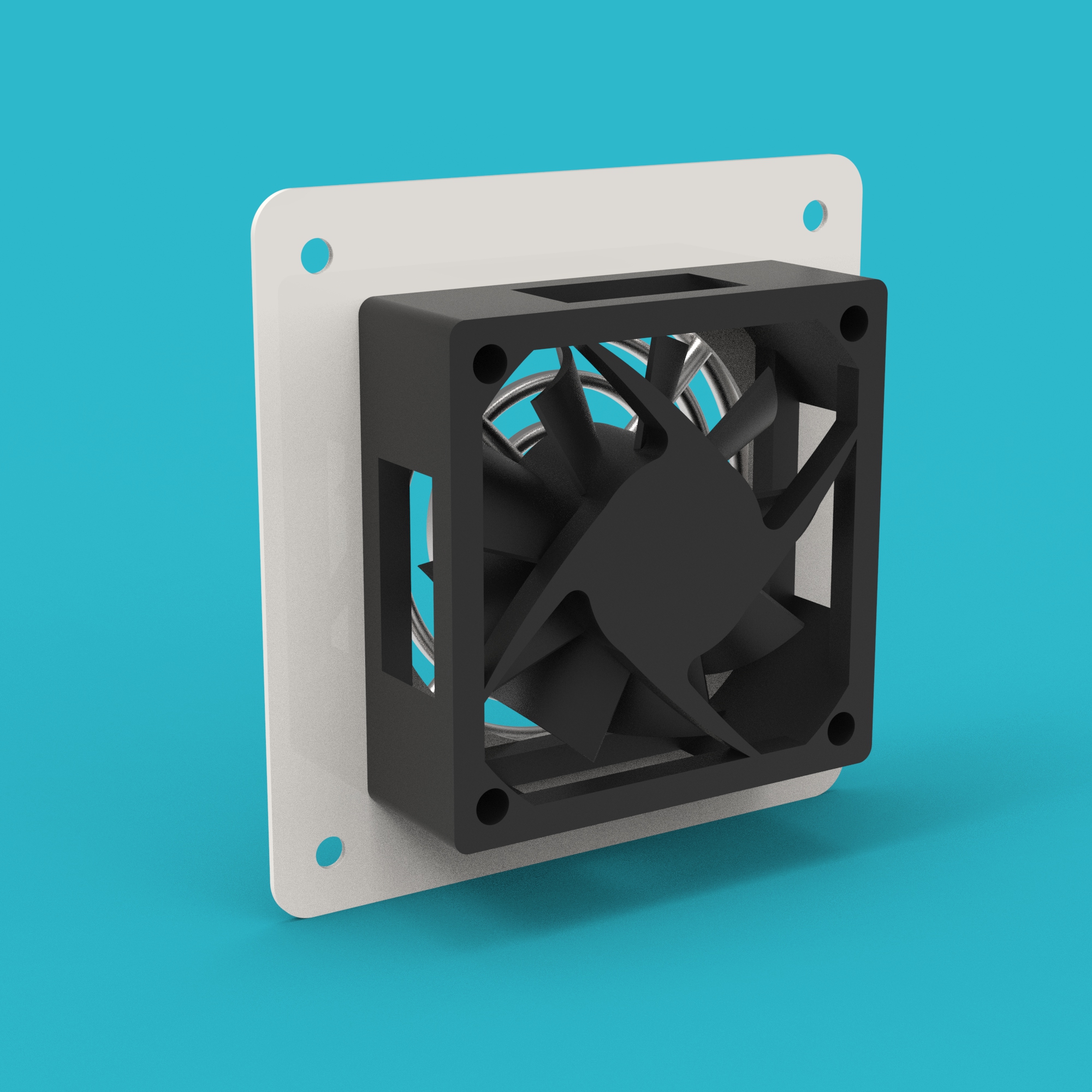

步骤 1： 组装风扇总成

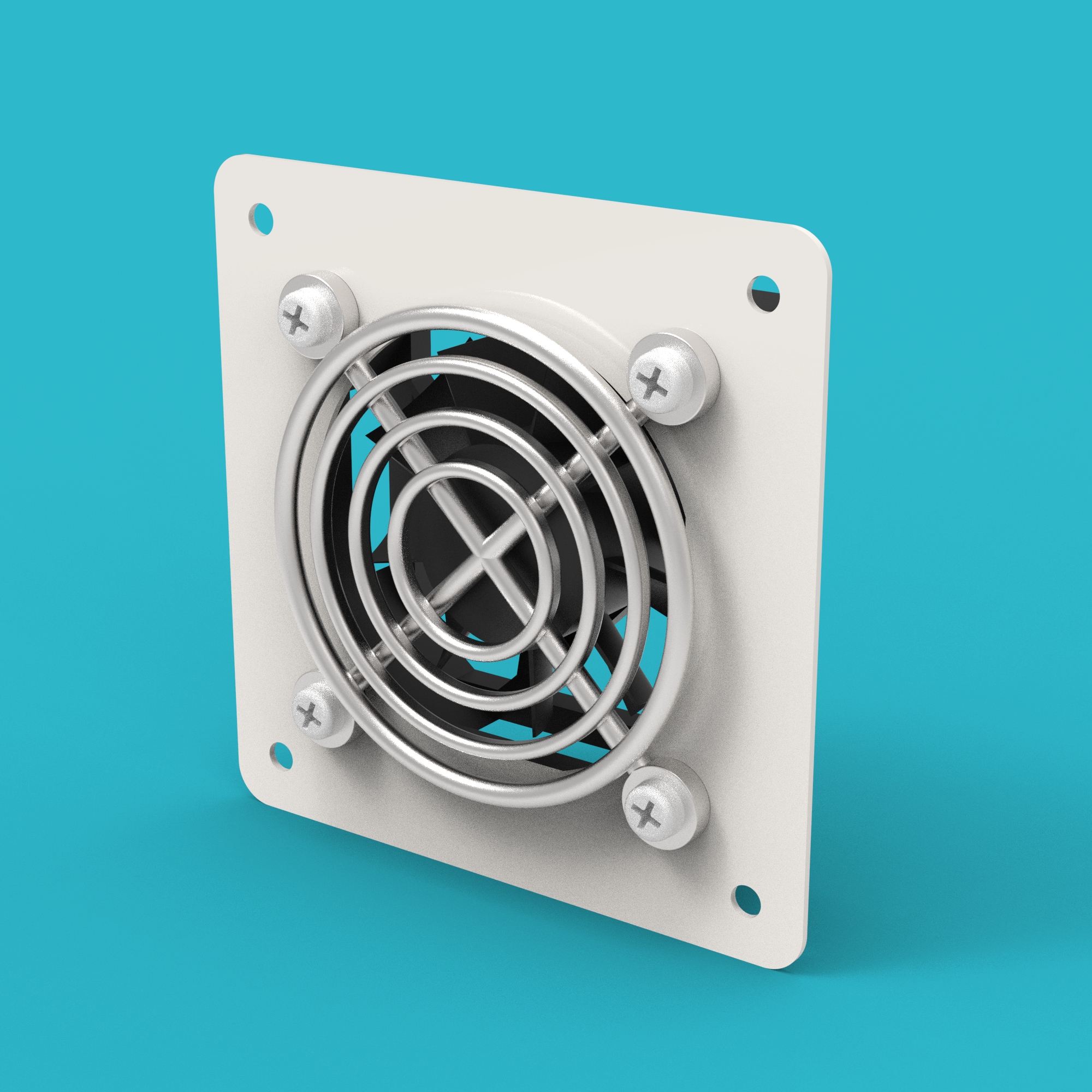

将 风扇（14）、风扇固定板（15） 和 风扇防护罩（16） 组装在一起。共需组装 2 个总成待用。

注意事项

• 注意风扇标签文字朝向防护罩方向
• 确保风扇安装牢固，无松动

箱体面板总成预装

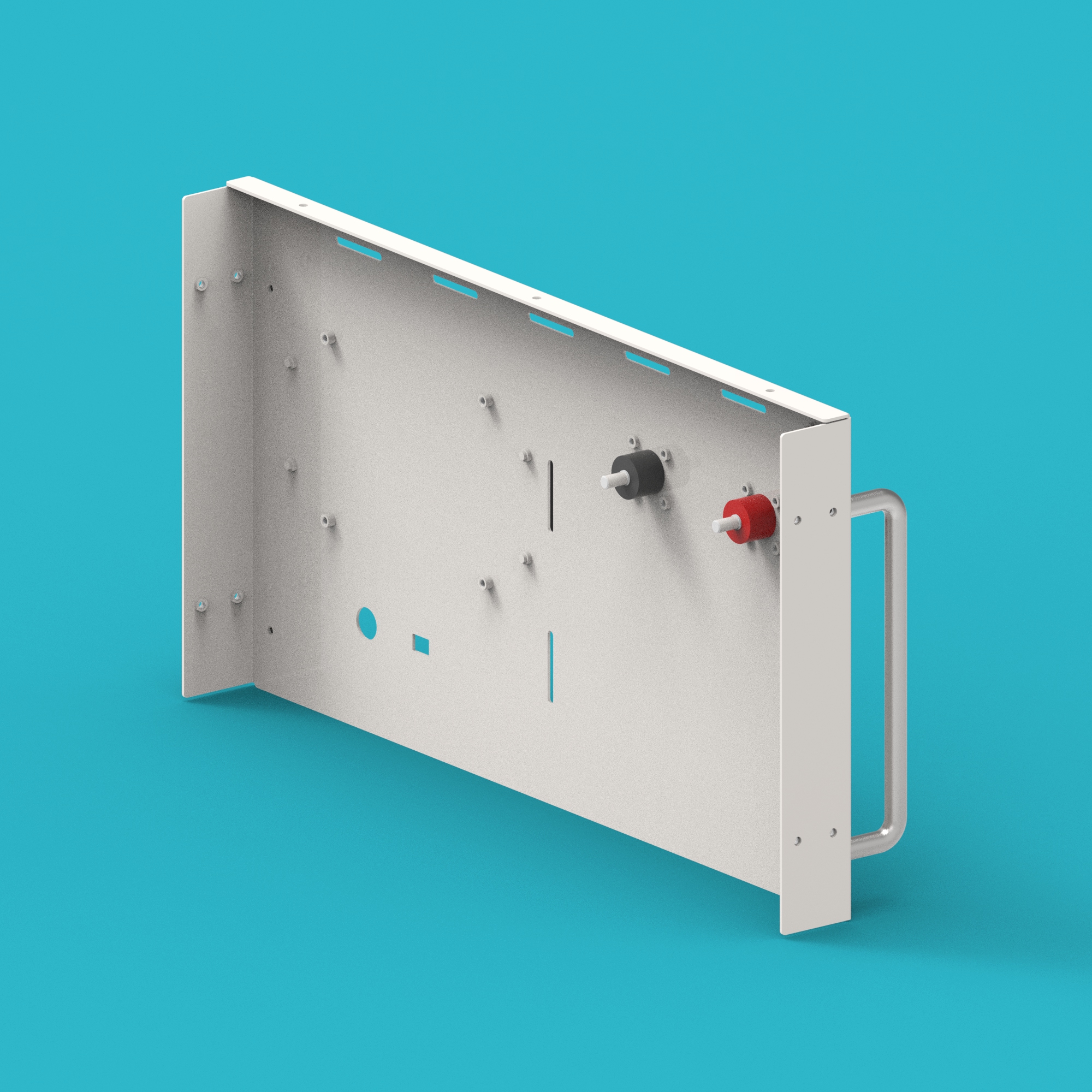

步骤 2： 组装箱体面板总成

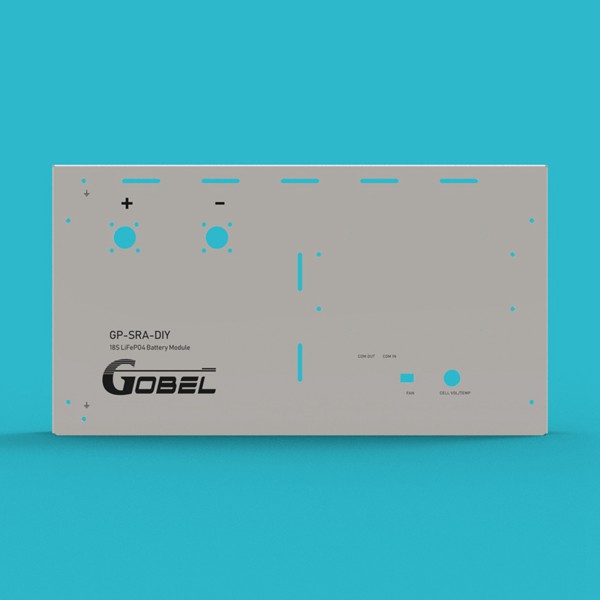

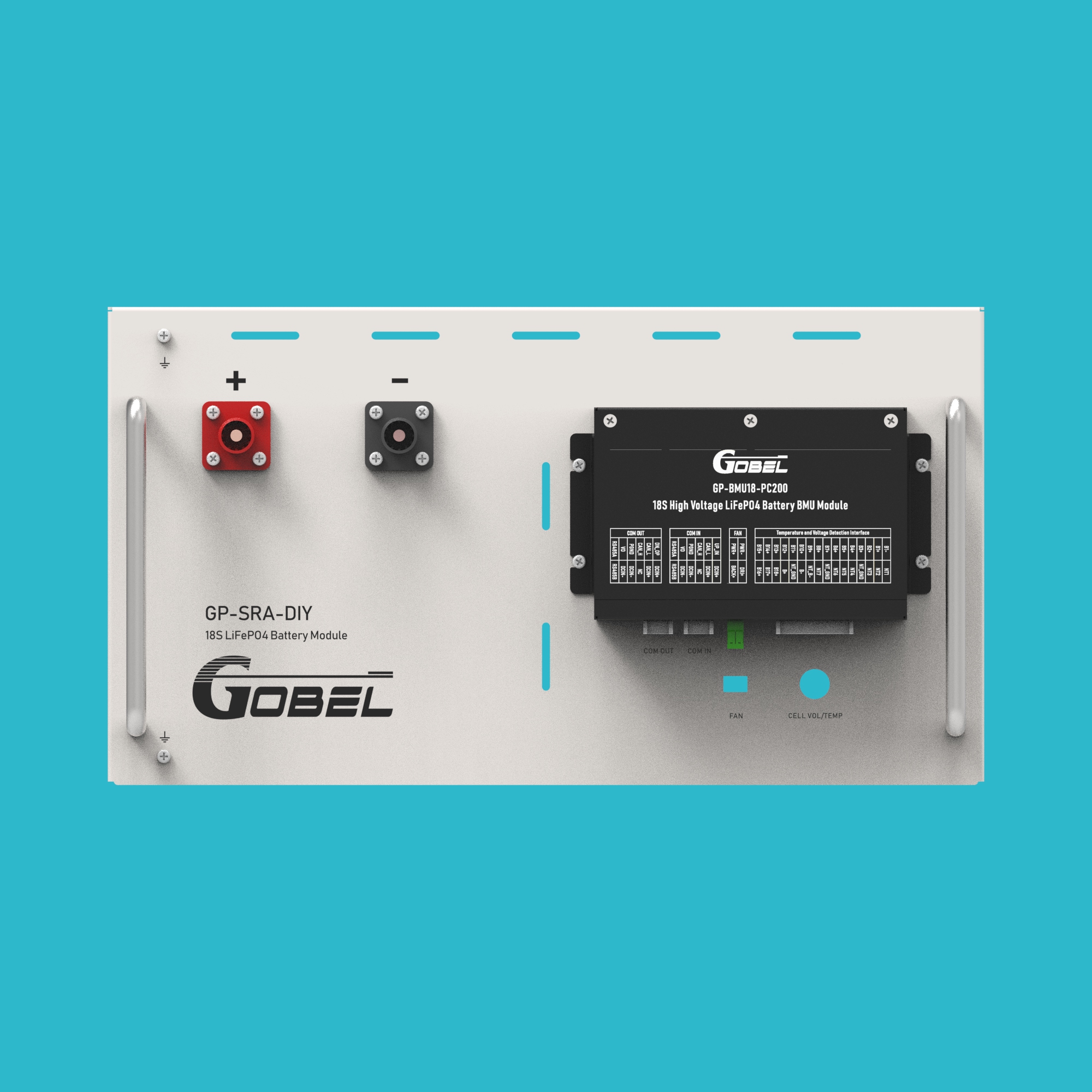

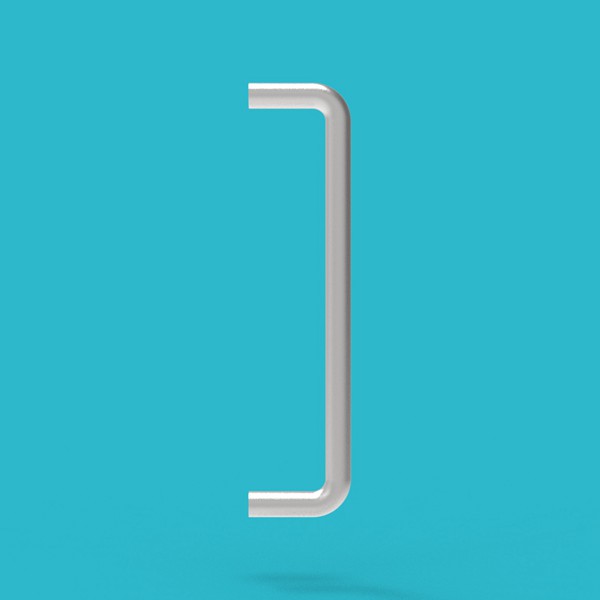

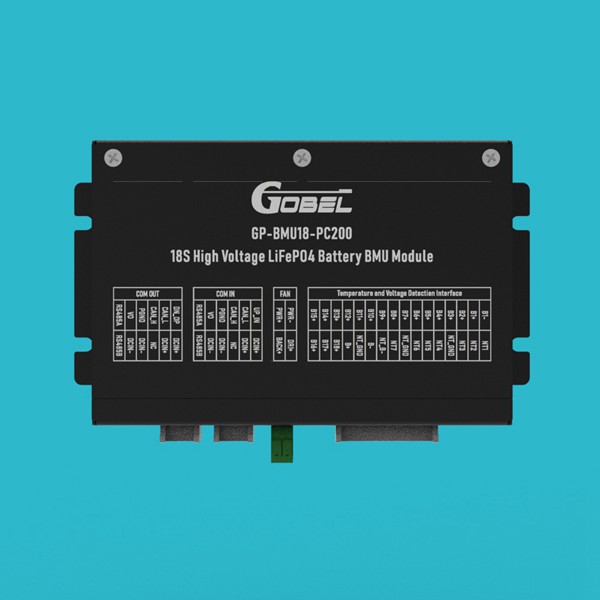

将 箱体面板（13）、正极端子底座（23）、负极端子底座（24）、BMU（17） 和 把手（27） 组装在一起待用。

提示

建议在工作台上预先排列好各部件位置，确保安装时对齐准确。

串联线预装

步骤 3： 组装电池包间串联线

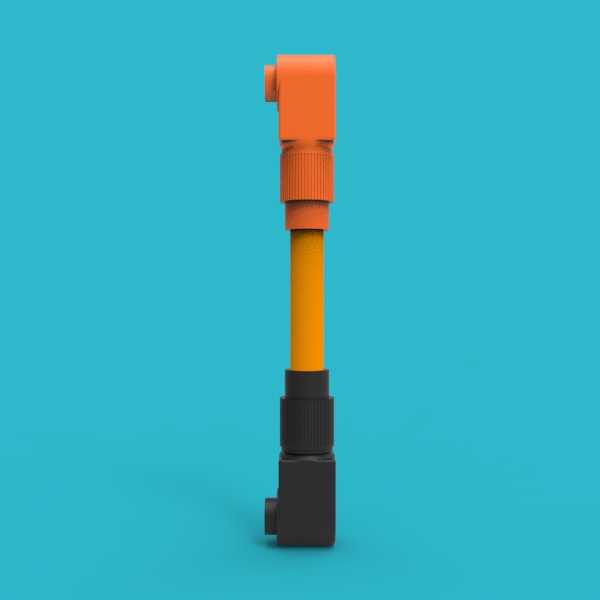

使用线缆压接钳和合适长度的线缆压接 正极端子插头（25） 和 负极端子插头（26），组成电池包间串联线。

备注

• 确保压接牢固，无松动
• 线缆长度应根据实际电池包间距确定

步骤 4： 组装电池包与高压箱正极连接线

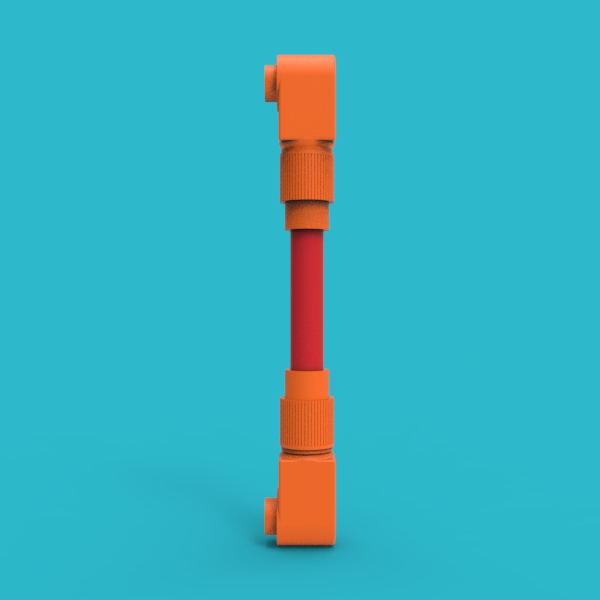

使用线缆压接钳和合适长度的线缆压接两个 正极端子插头（25），组成电池包与高压箱正极连接线。

步骤 5： 组装电池包与高压箱负极连接线

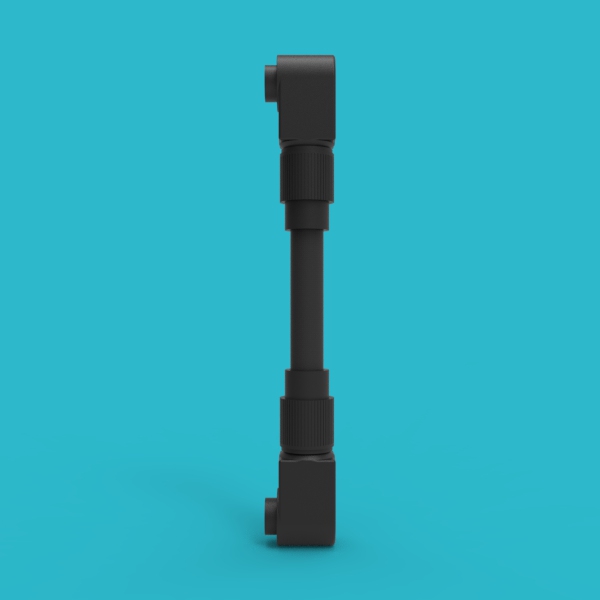

使用线缆压接钳和合适长度的线缆压接两个 负极端子插头（26），组成电池包与高压箱负极连接线。

电池包主体组装

步骤 6： 安装风扇总成到箱体

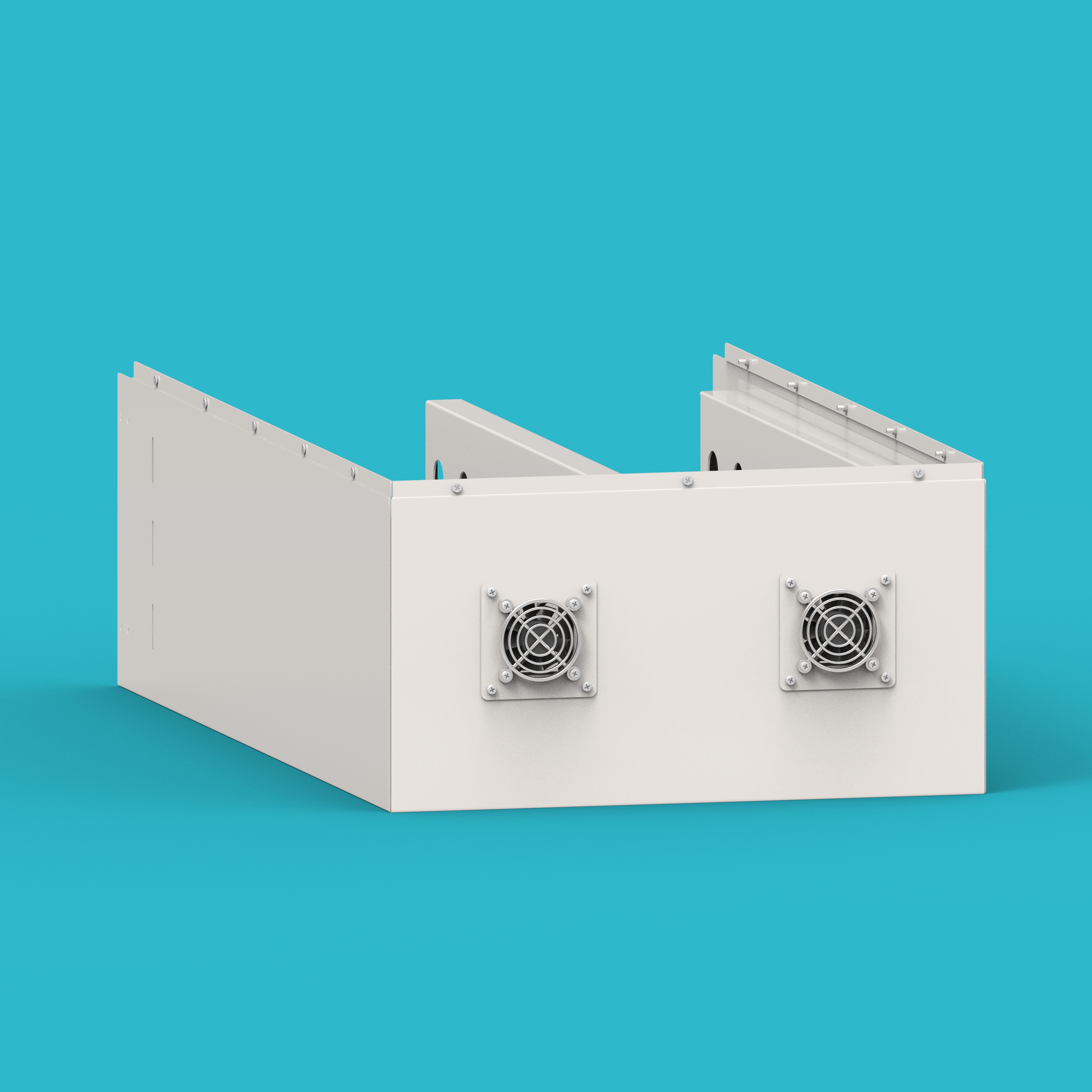

将风扇总成装到 箱体外壳（01） 上，风扇的线从箱体框架上的孔中穿出。

备注

• 确保风扇标签面朝外
• 风扇线应从箱体框架预留孔穿出，避免挤压

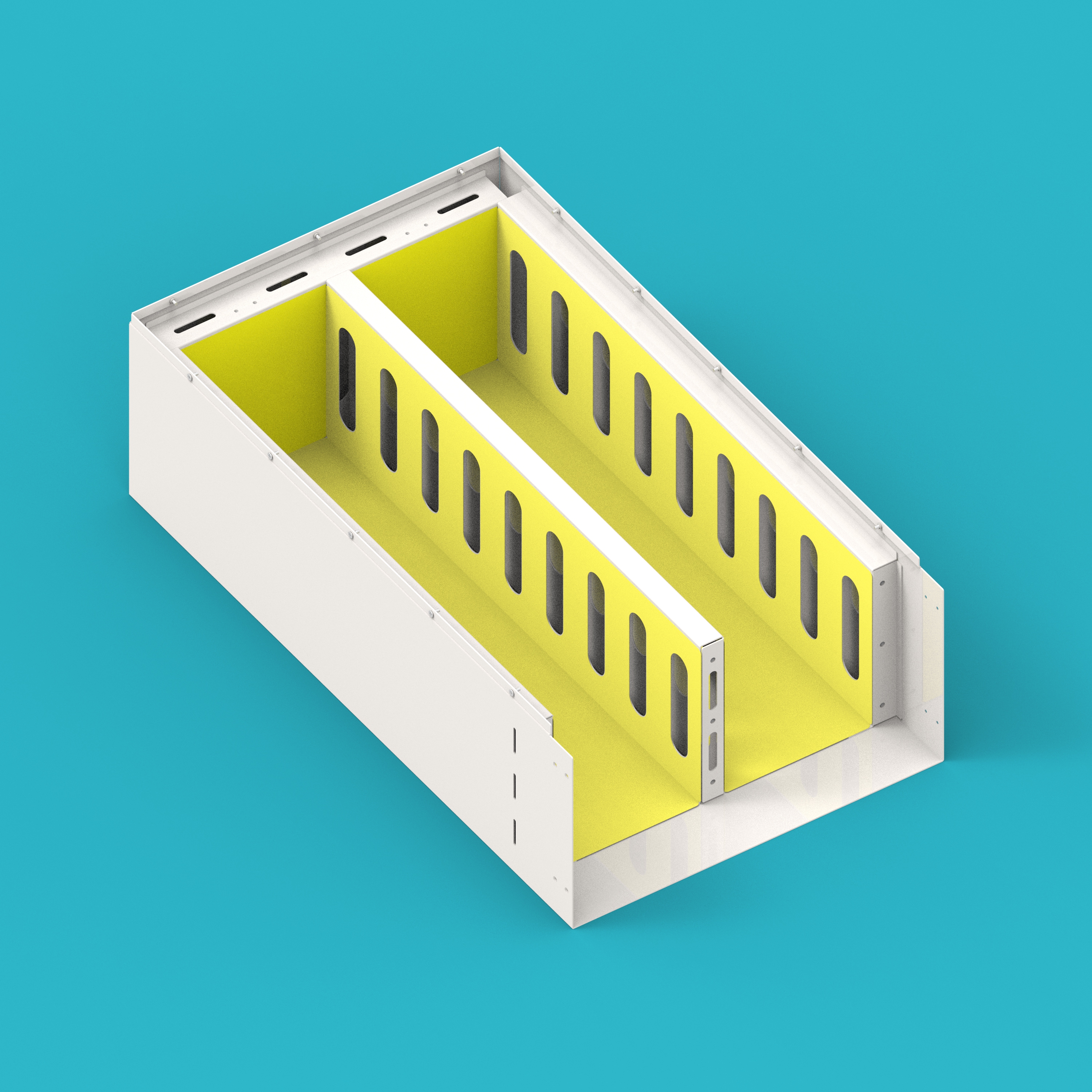

步骤 7： 安装底部和侧部环氧板

将 底部环氧板（04） 和 侧部环氧板（05） 放入箱体。

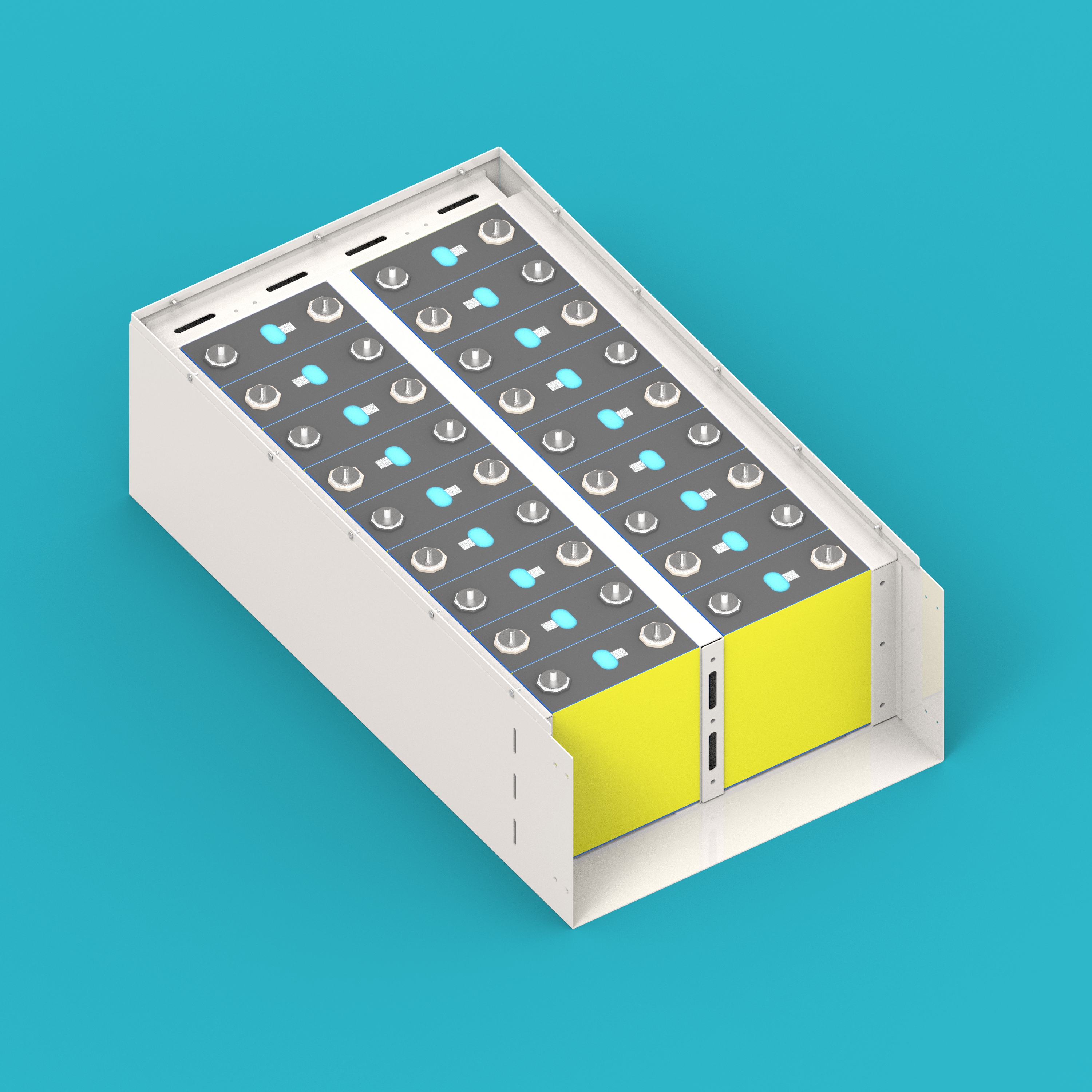

步骤 8： 安装电芯到箱体

将电芯放入 箱体外壳（01），注意电芯正负极方向。

注意

电芯正负极方向必须正确，否则会导致后续连接错误。

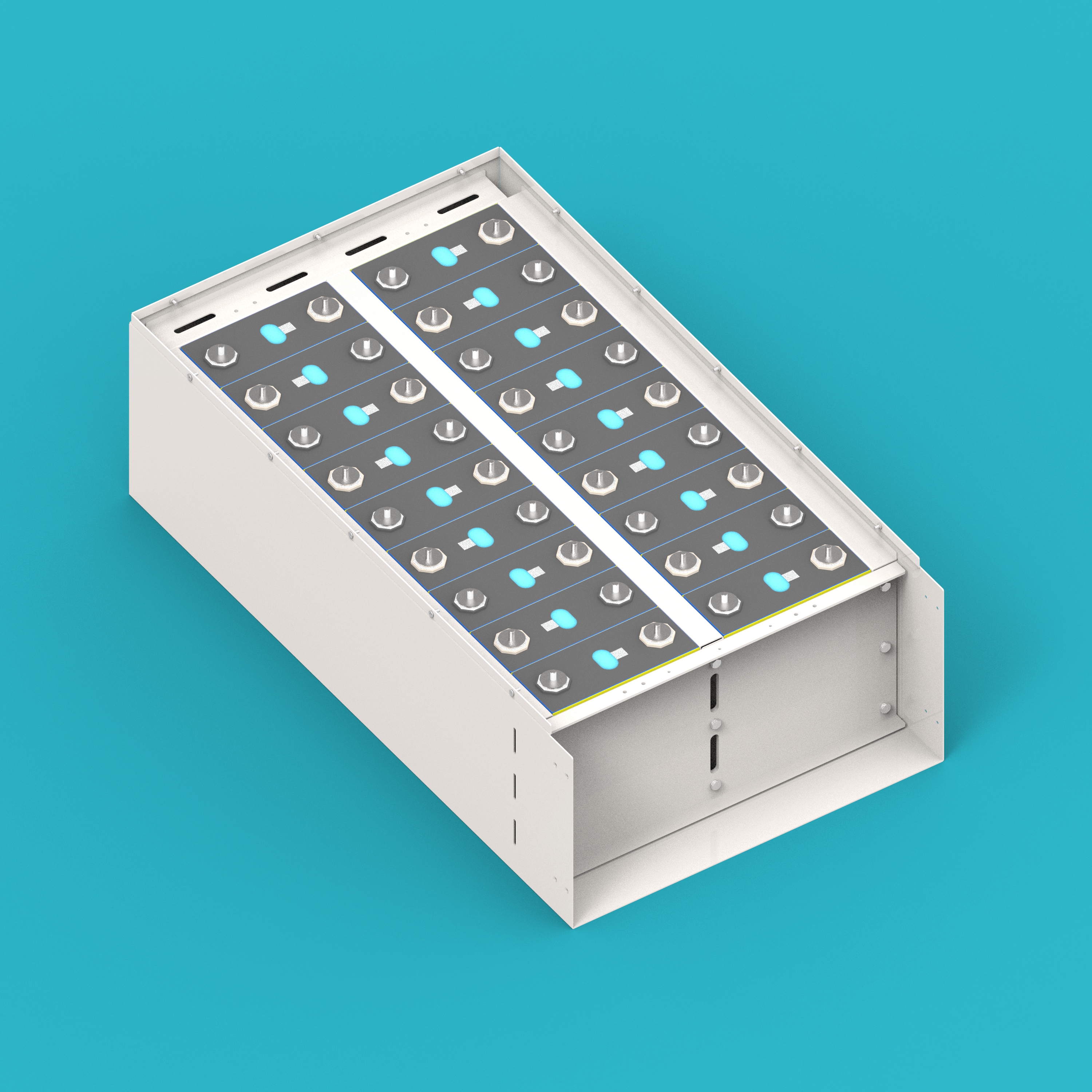

步骤 9： 安装电芯压缩板

将 电芯压缩板（02） 安装于电芯端部，防止电芯膨胀。

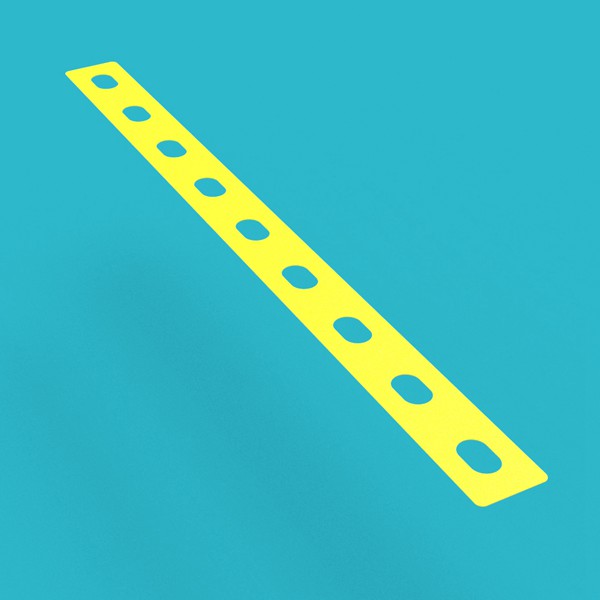

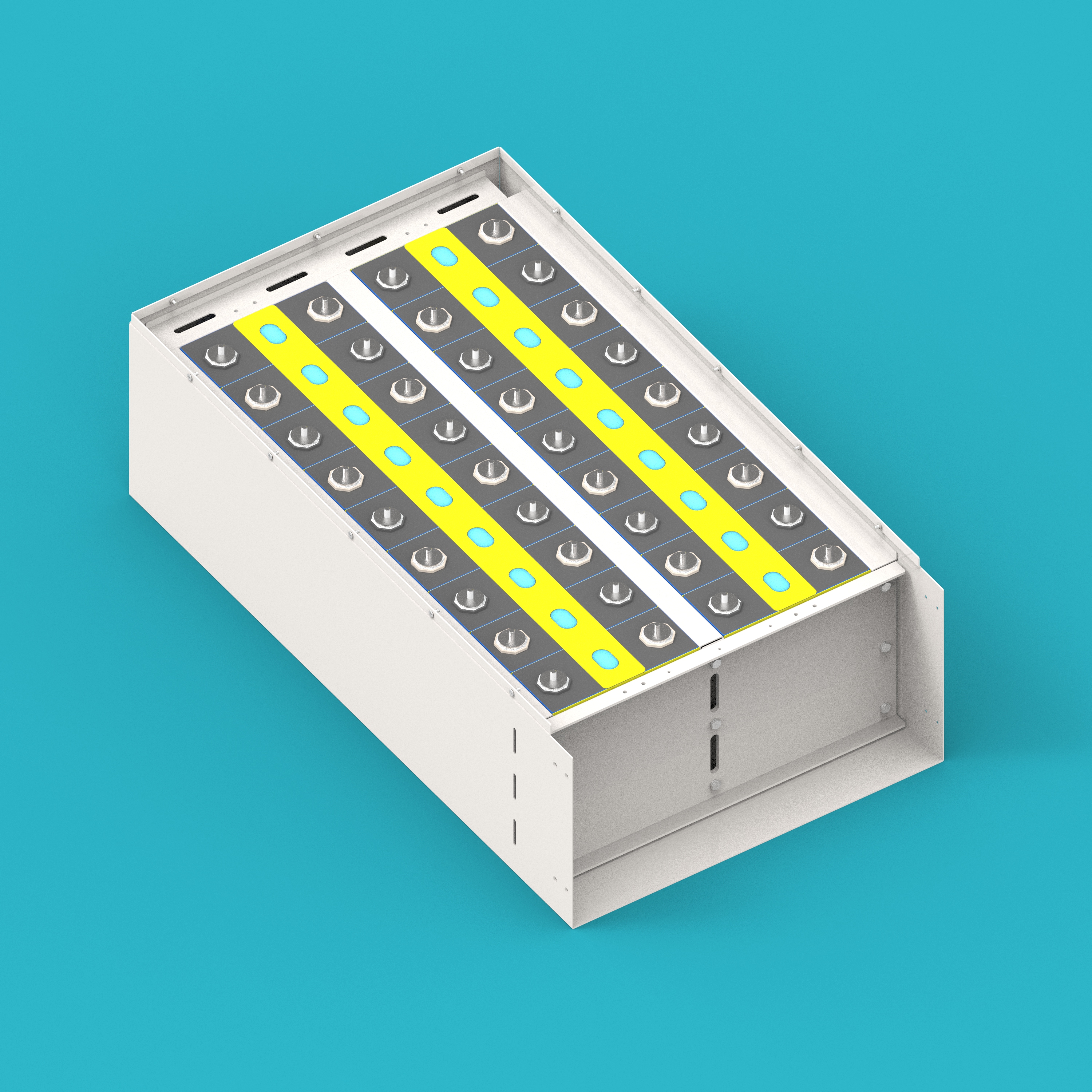

步骤 10： 安装压条环氧板

将 压条环氧板（07） 安装于电芯上方。

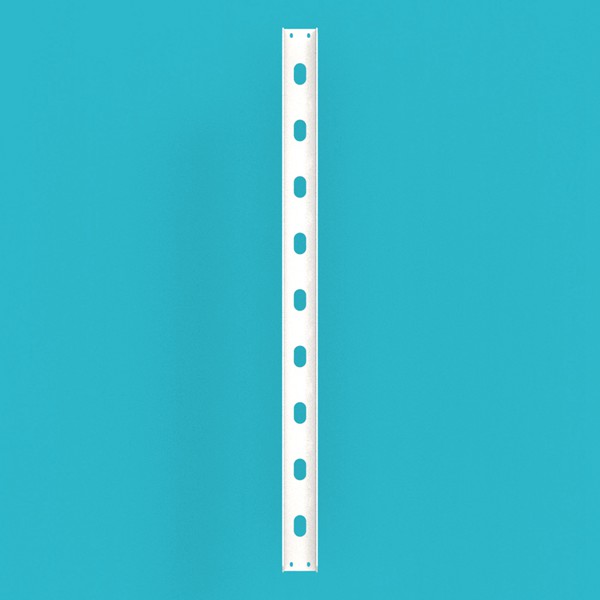

步骤 11： 安装电芯压条

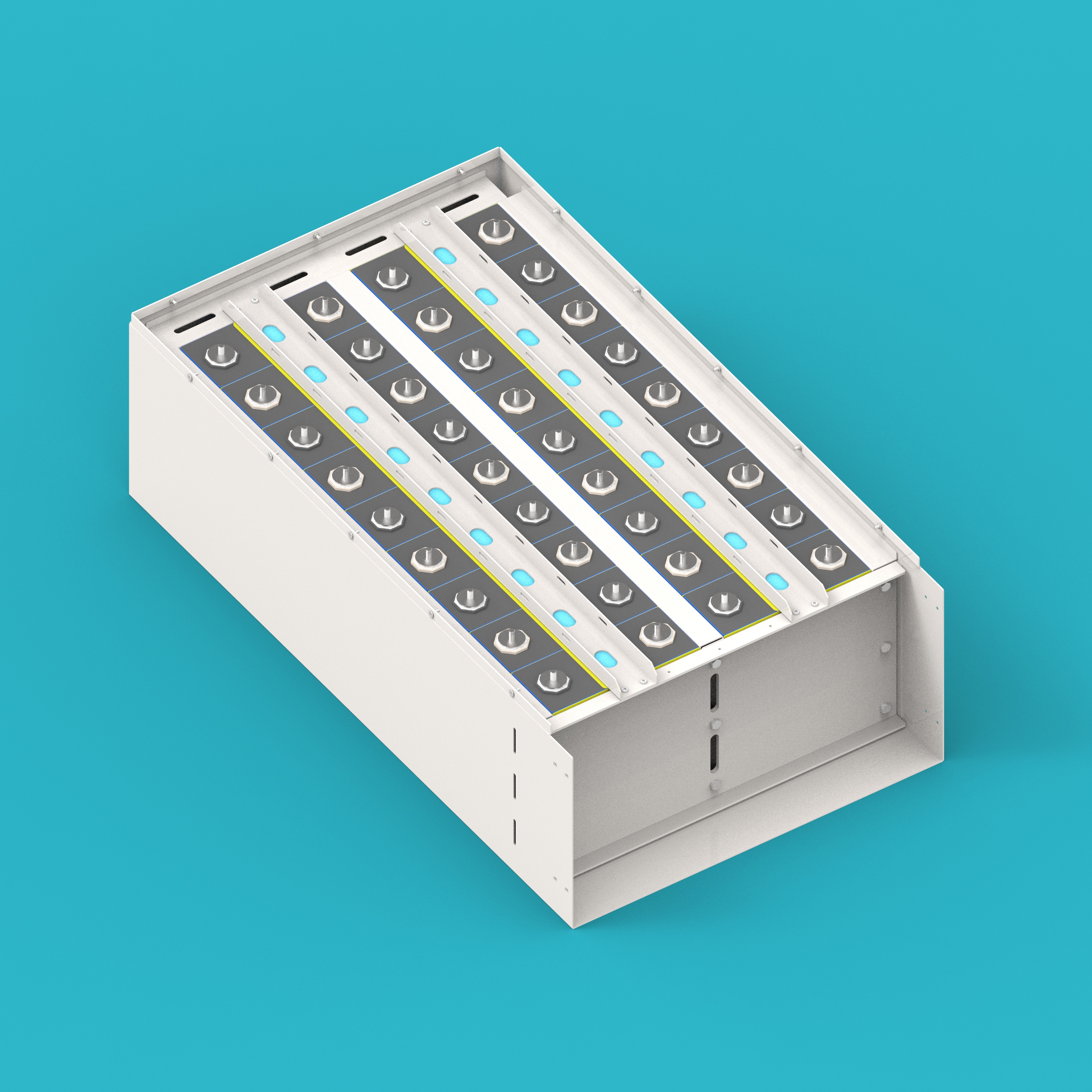

将 电芯压条（03） 安装于压条环氧板上方。

电气连接

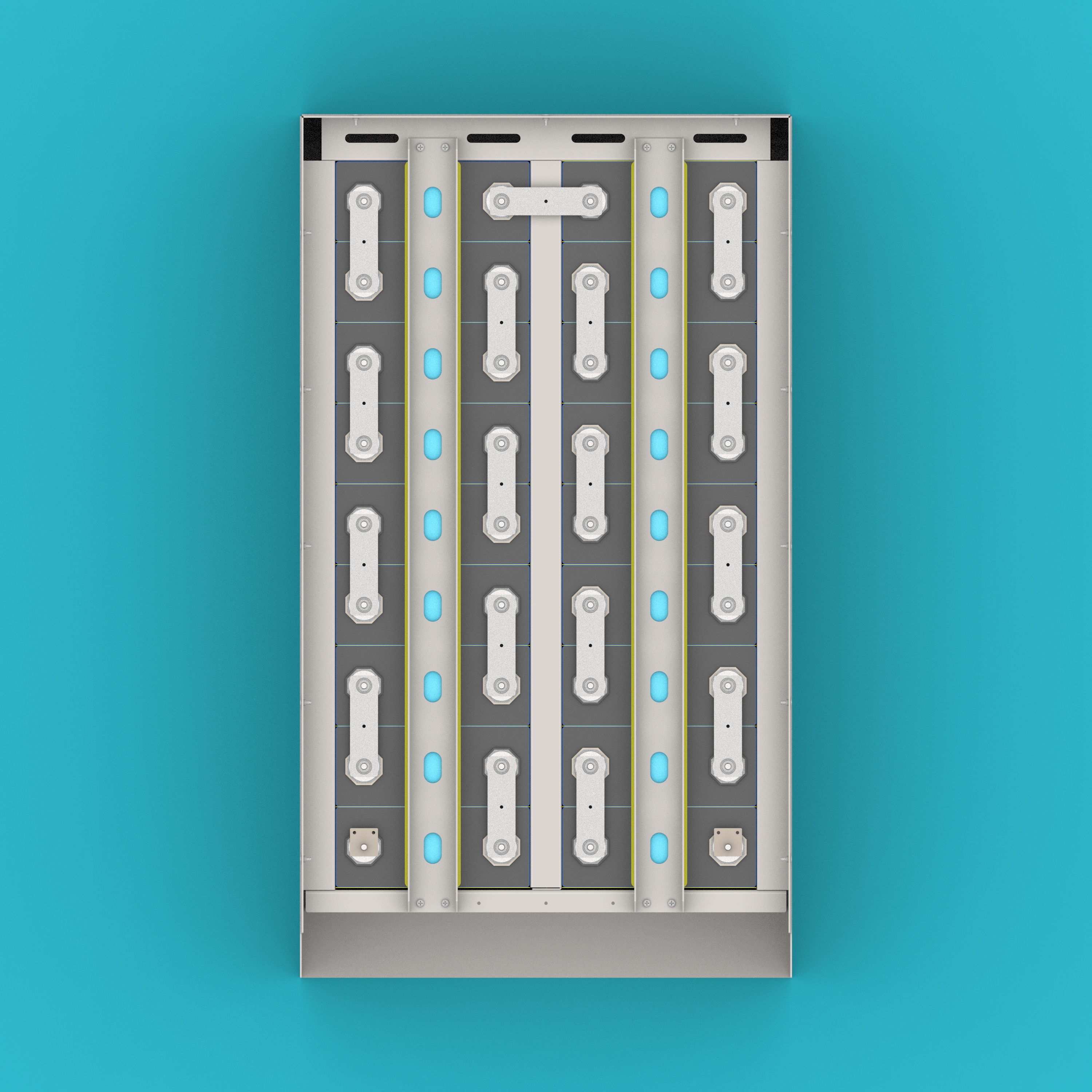

步骤 12： 安装电芯连接片和正负极接线片

安装 电芯连接片（08） 和 正负极接线片（09）。

高压危险

• 此步骤涉及高压连接，请确保操作前已做好绝缘防护
• 连接片安装应牢固，接触面应紧密

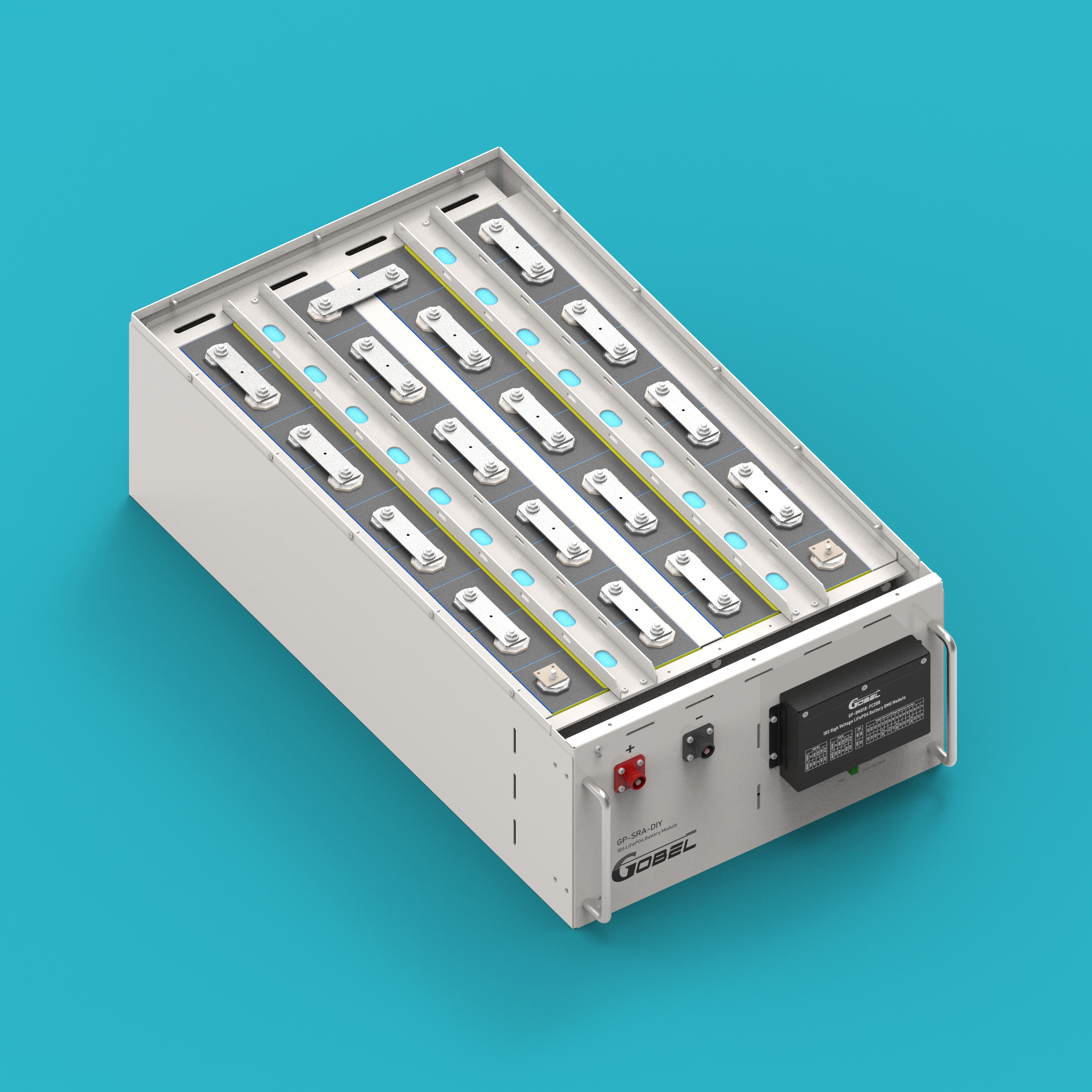

步骤 13： 安装箱体面板总成

将组装好的箱体面板总成安装到箱体。安装前先把 电压检测线（29） 和 风扇连接线（20） 从面板孔中穿入。

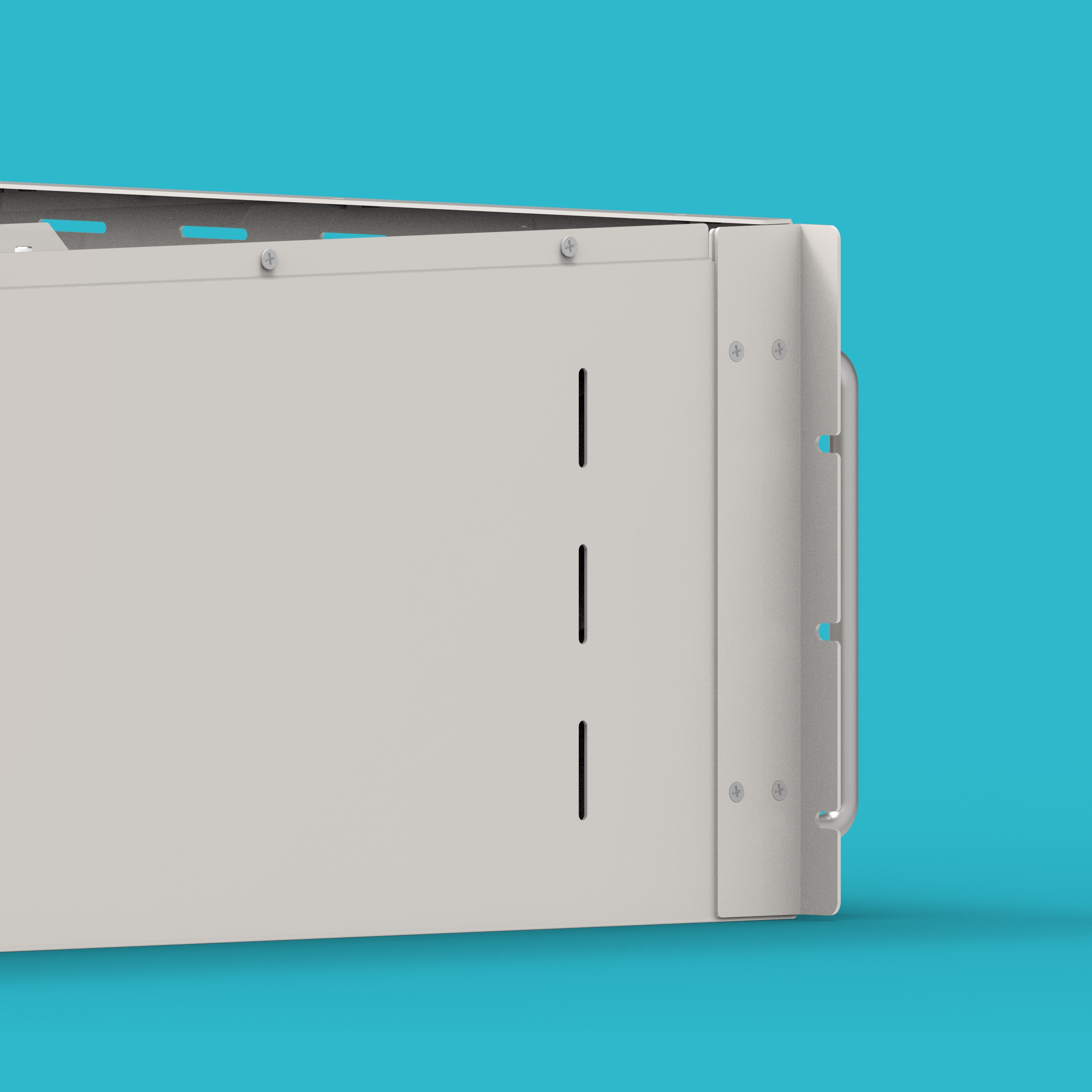

步骤 14： 安装箱体固定耳

将 箱体固定耳（28） 安装到箱体。

步骤 15： 连接电压检测线和风扇连接线

• 将 电压检测线（29） 连接到对应的电芯上
• 将 风扇连接线（20） 连接到风扇引出线上
• 电压检测线另一端接 BMU 上的 CELL VOLT/TEMP 端口
• 风扇连接线另一端接 BMU 上的 FAN 端口

备注

• 确保电压检测线按顺序连接到每个电芯
• 风扇连接线注意正负极对应

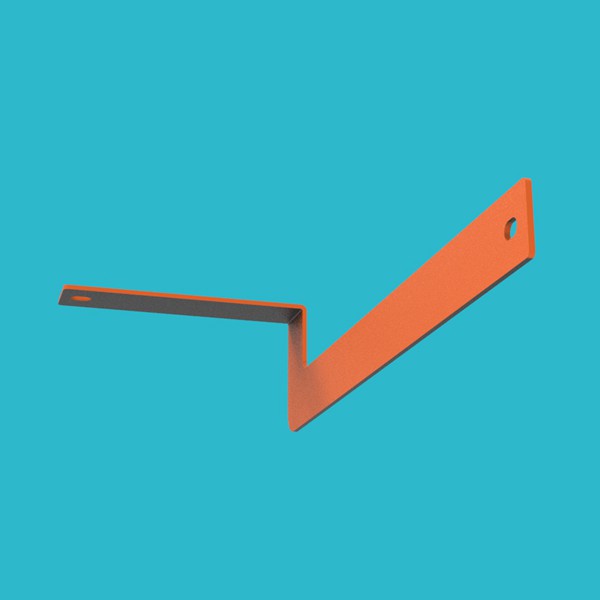

步骤 16： 安装正负极铜排

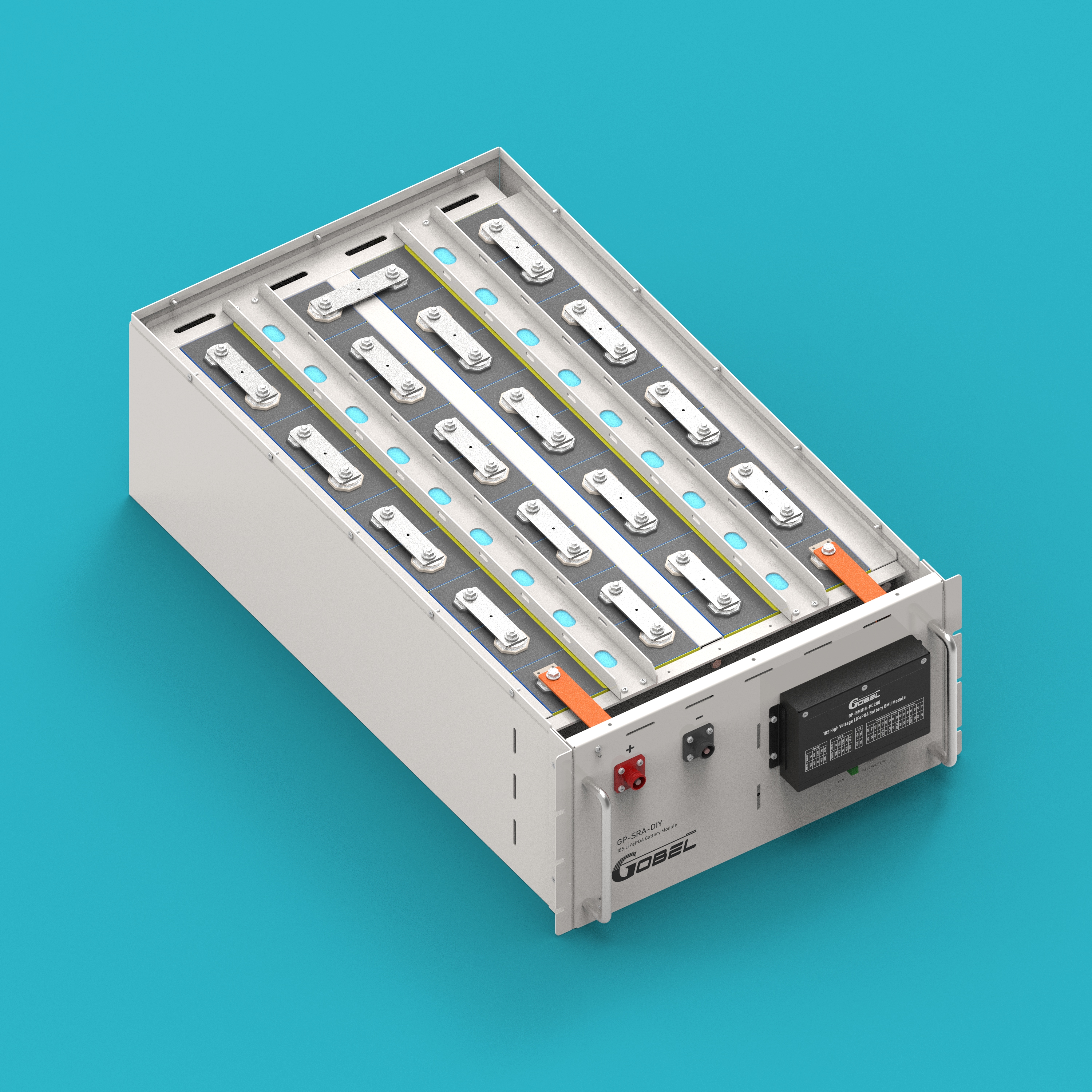

安装 正极铜排（10） 和 负极铜排（11）。

注意

• 铜排连接必须紧固到位，使用扭矩扳手按标准扭矩紧固
• 确保铜排与其他金属部件保持安全距离

总装完成

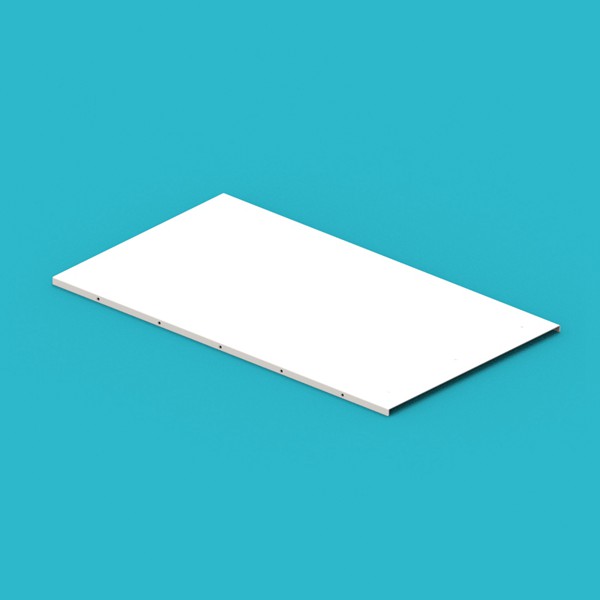

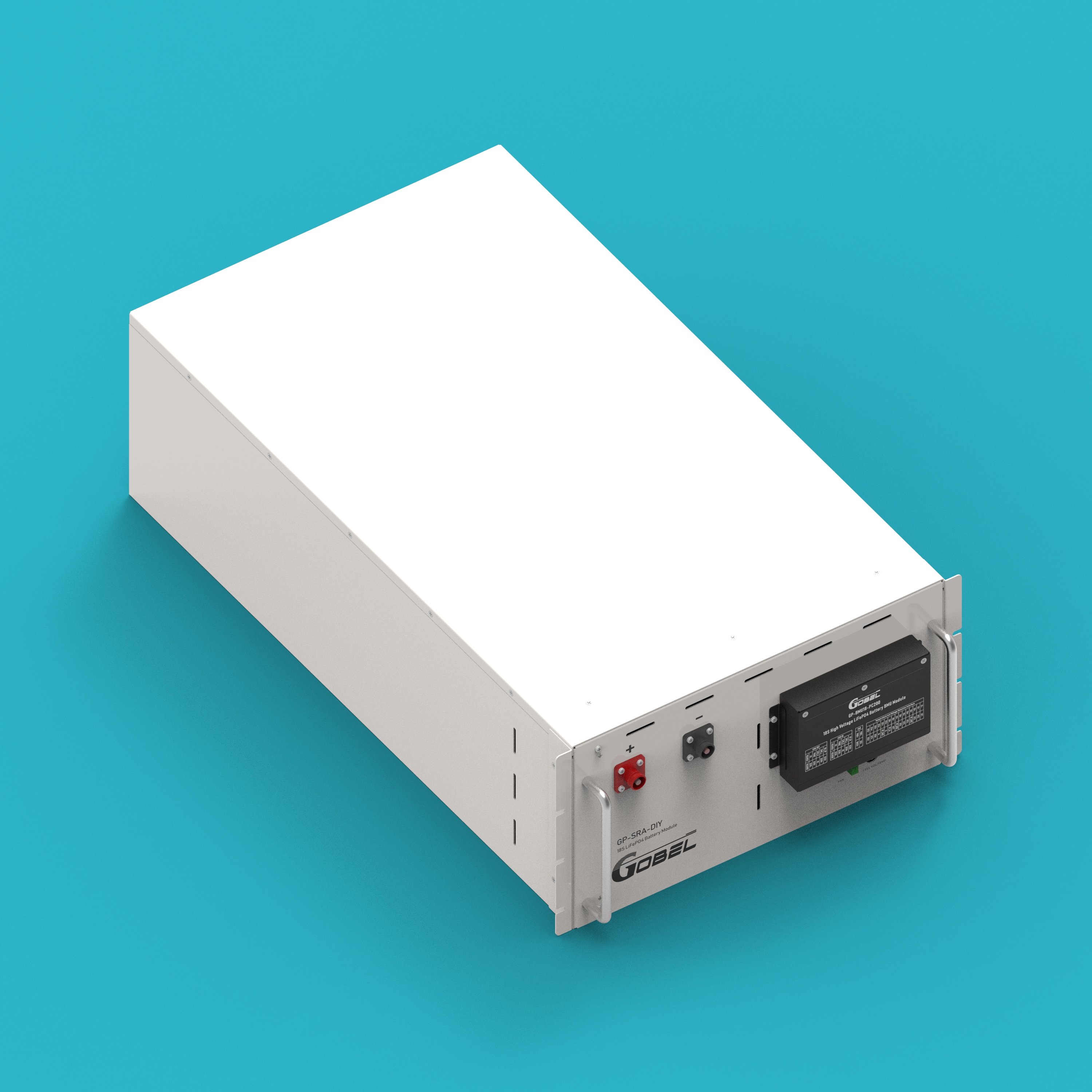

步骤 17： 安装箱体盖子

将 箱体盖子（12） 安装到箱体上。

备注

• 安装前检查箱体内无遗留工具或杂物
• 确保盖子密封良好

步骤 18： 电池包组装完成

电池包组装完毕。检查所有连接是否牢固，确认无遗漏步骤后方可进行下一步系统连接。

组装完成检查

• 检查所有螺丝是否按扭矩要求紧固
• 检查所有电气连接是否正确、牢固
• 检查箱体内无遗留金属杂物
• 检查风扇转动是否正常

连接步骤

备注

以下连接步骤用于将多个电池包与高压箱连接成完整的高压系统。系统至少需要 5 个电池包，最多 15 个电池包串联。

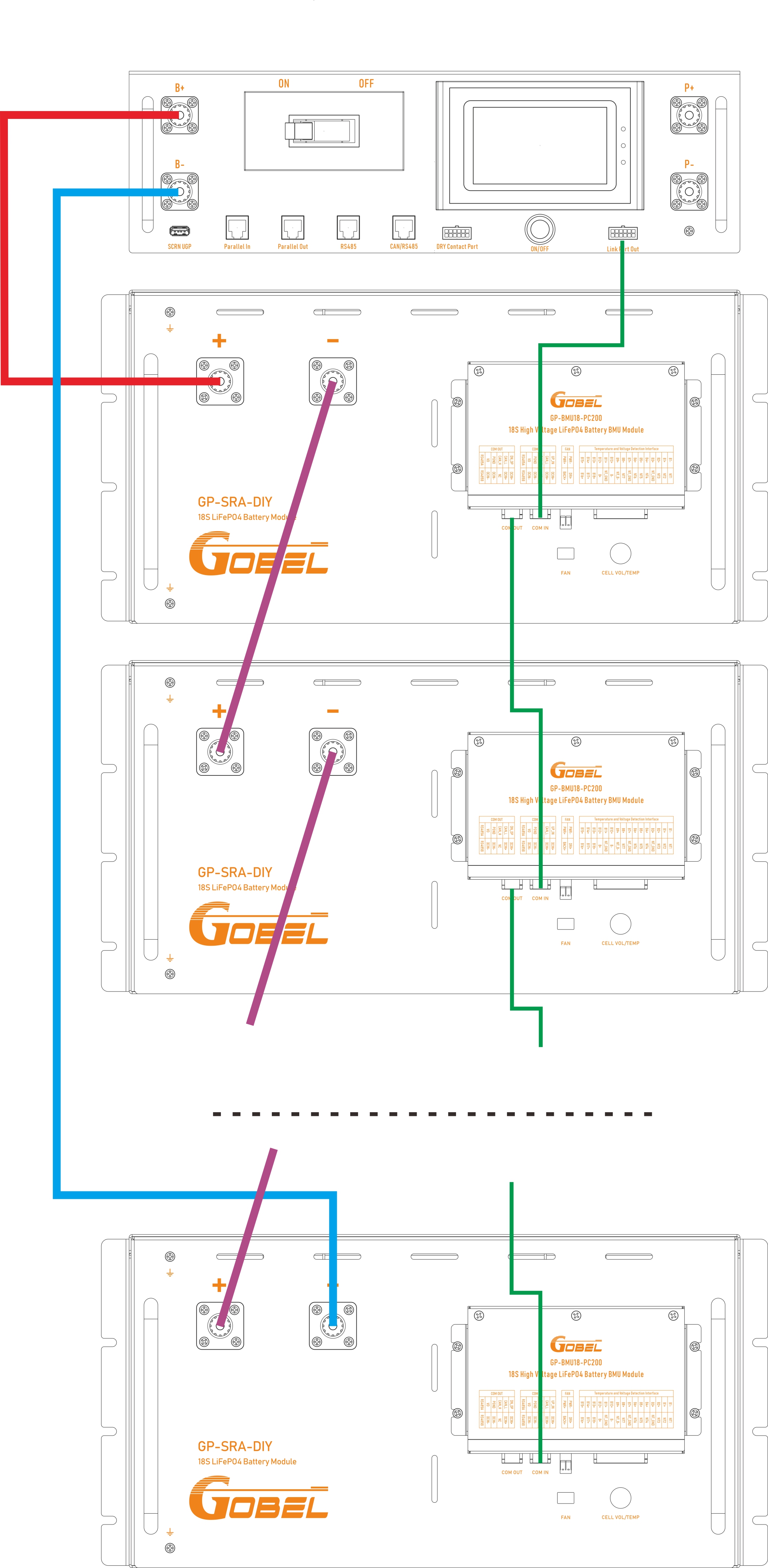

步骤 1： 电池包间串联连接

将第一个电池包的正极与第二个电池包的负极用 电池包间串联线 连接。以此类推，将所有电池包串联。

步骤 2： 高压箱与第一个电池包 BMU 通讯连接

将高压箱的 Link Port Out 端口与第一个电池包的 COM IN 端口用 高压箱-BMU 通讯线（21） 连接。

步骤 3： 电池包间 BMU 通讯连接

将第一个电池包的 COM OUT 端口与第二个电池包的 COM IN 端口用 BMU 通讯线（19） 连接。以此类推，将所有电池包的 BMU 通讯口串联。

步骤 4： 高压箱与第一个电池包正极连接

将高压箱的 B+ 端口与第一个电池包的正极用 电池包与高压箱正极连接线 连接。

步骤 5： 高压箱与最后一个电池包负极连接

将最后一个电池包的负极与高压箱的负极用 电池包与高压箱负极连接线 连接。

高压危险

• 连接前请确保所有断路器处于断开状态
• 连接完成后检查所有接线是否正确、牢固
• 首次上电前请使用万用表检查总电压是否正常

端口示意图

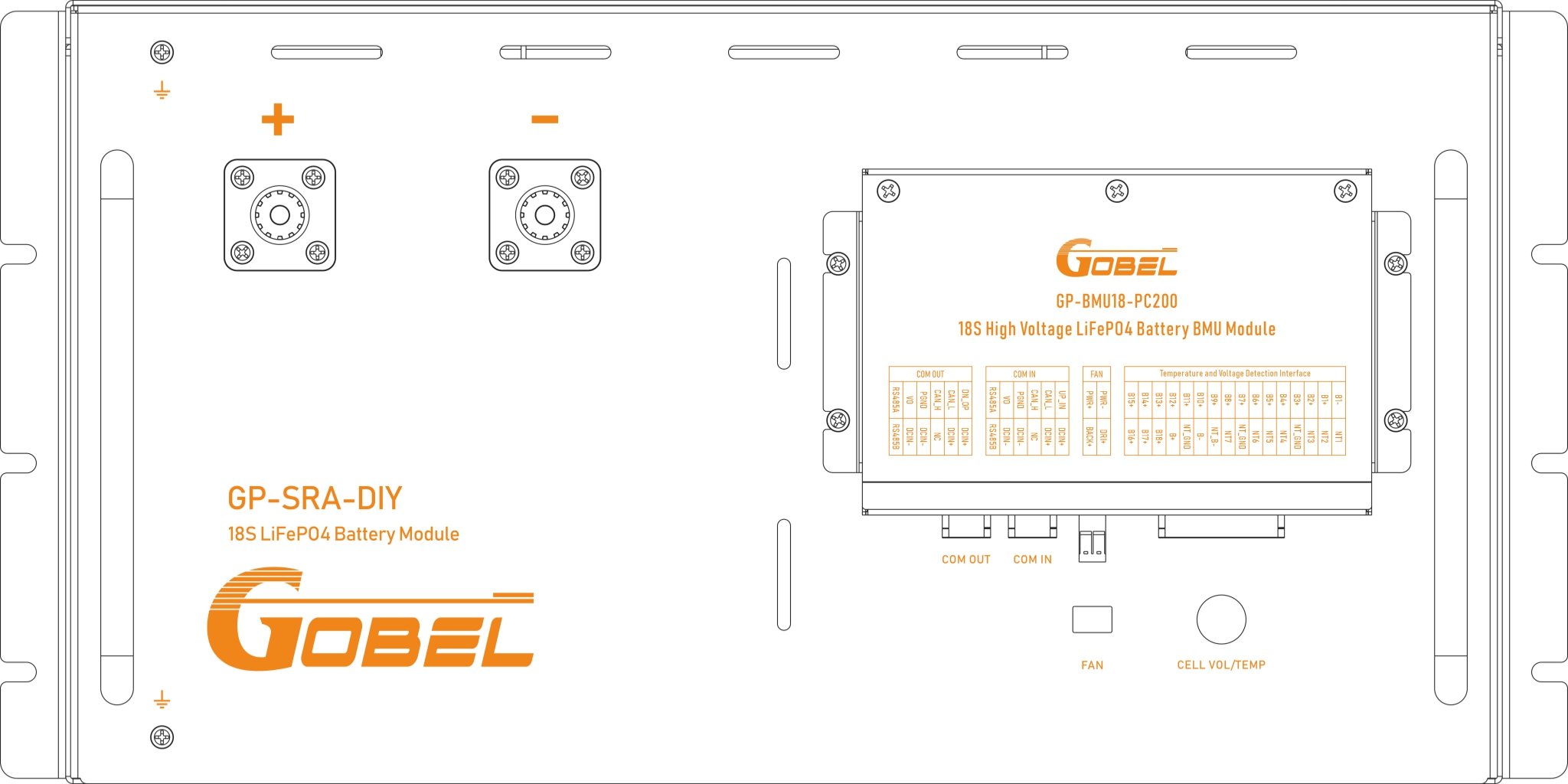

电池包端口示意图

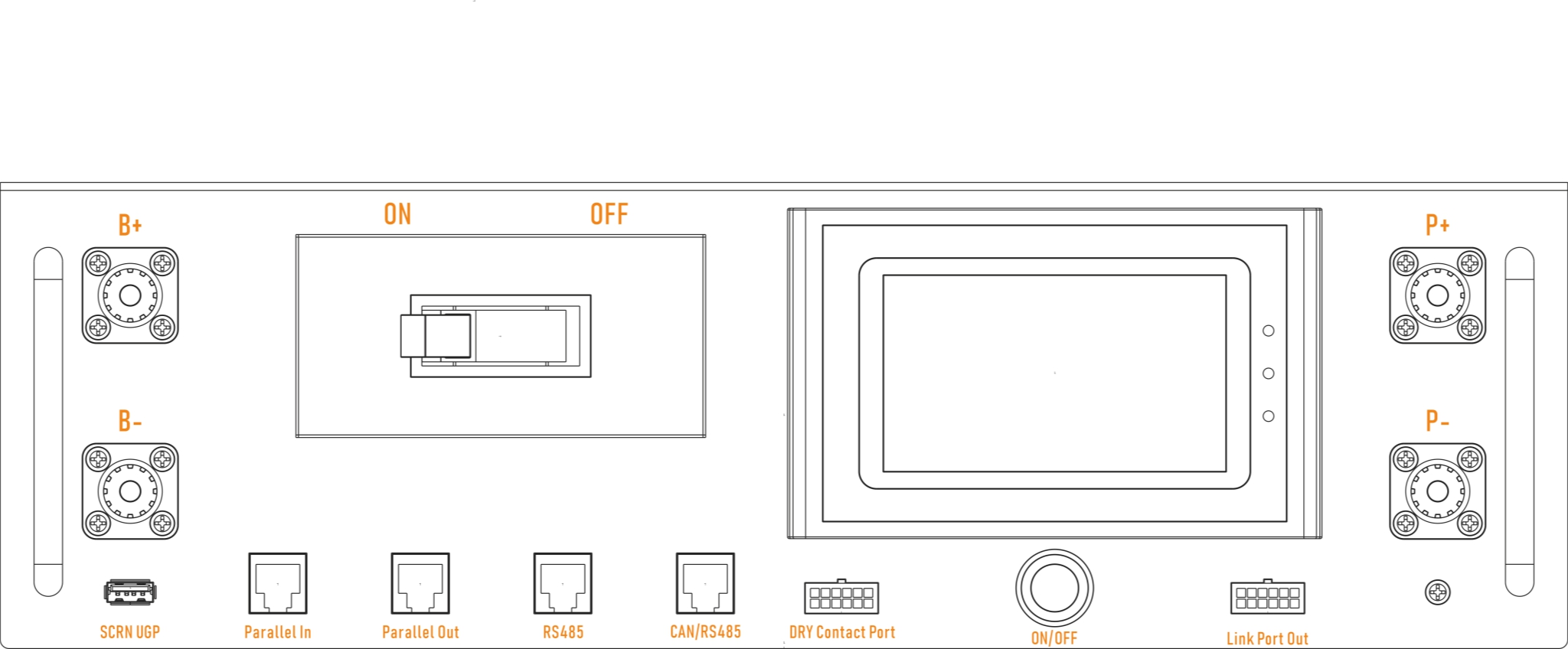

高压箱端口示意图

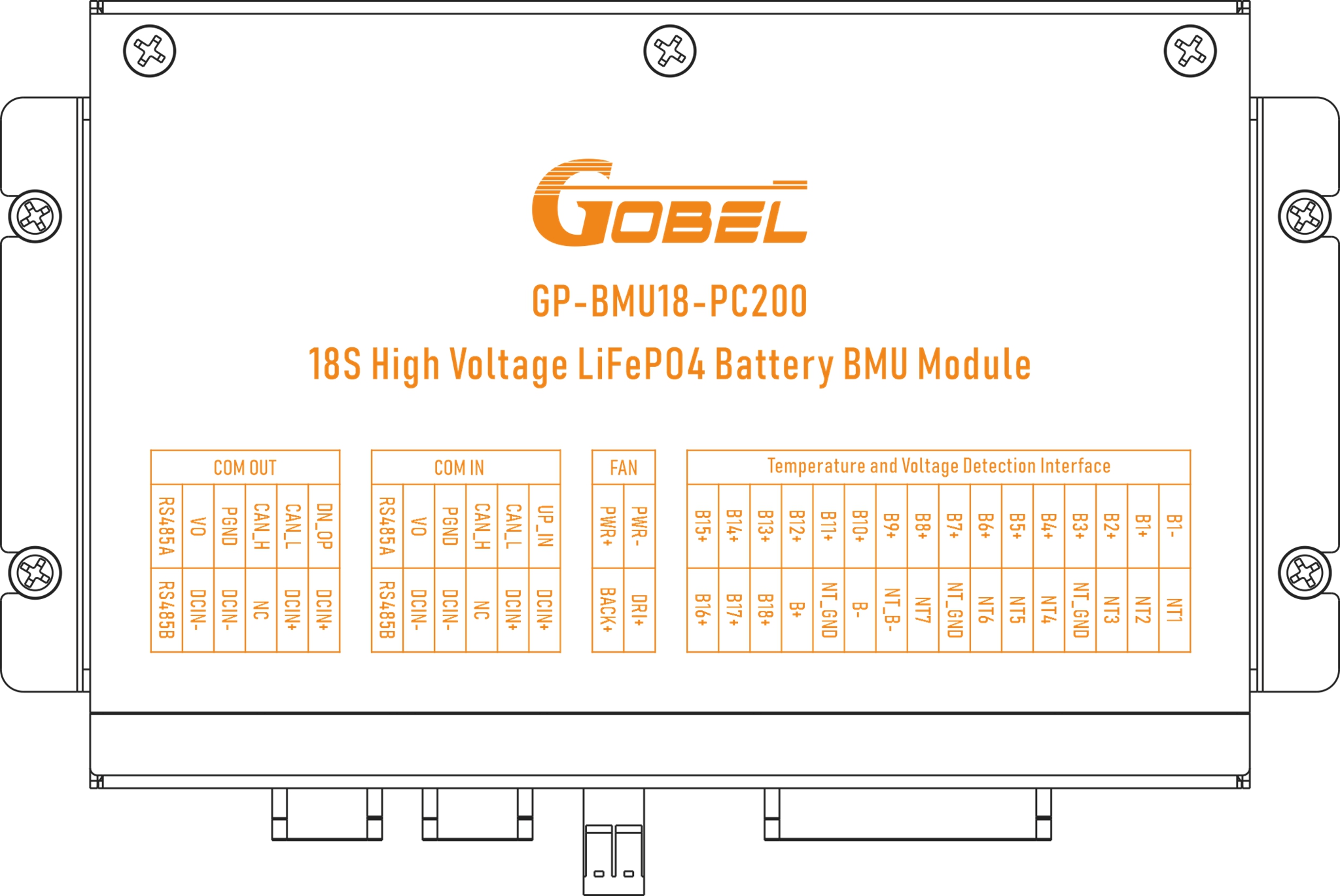

BMU 端口示意图

联系方式

如遇到无法解决的故障，请联系 Gobel Power 技术支持：

• 官方网站： www.gobelpower.com
• 技术支持邮箱： [email protected]
