GP-PC200B BMS 通讯连接手册

本手册适用于 Gobel Power GP-PC200B 电池管理系统(BMS),指导用户完成多电池并联通讯、逆变器连接以及通讯协议设置。

产品简介

GP-PC200B 是 Gobel Power 出品的一款电池管理系统(BMS),内置完善的通讯接口,支持多电池并联运行以及与主流品牌逆变器的通讯对接。

主要功能

  • 多电池并联通讯:支持最多 63 个从机并联,通过拨码开关或自动分配地址,实现多电池组协同管理
  • 逆变器通讯:通过 RS485 或 CAN 接口与逆变器通讯,适配多种逆变器协议
  • 上位机监控:通过 RS232 接口连接电脑上位机软件,实时查看电池状态、设置参数
  • 灵活协议切换:可通过屏幕或上位机软件切换逆变器通讯协议,兼容多种品牌逆变器

通讯接口一览

接口用途接口类型
RS485A / CAN逆变器 BMS 通讯RJ45
RS485B / RS485C电池间并联通讯RJ45
RS232上位机调试通讯RJ12

部件清单

编号名称规格/数量图片
01RJ45 并联通讯线缆1根RJ45并联通讯线缆
02RJ45 逆变器通讯线缆1根RJ45逆变器通讯线缆
03USB 转 RS232 上位机通讯线缆1根USB转RS232上位机通讯线缆
备注
  • RJ45 并联通讯线缆(01RJ45 逆变器通讯线缆(02 外观相同,均为 RJ45 接口网线。请根据线缆标签或包装区分用途。
  • 逆变器通讯线缆两端针脚定义为对称直连。如果 BMS 端针脚定义与逆变器端不一致,需自行制作线缆或从逆变器厂商购买专用线缆。

产品通信接口说明

RS485A / CAN 端口

RS485A 和 CAN 共用同一个 RJ45 物理端口,用于与逆变器进行 BMS 通讯。根据逆变器支持的协议类型选择使用 RS485A 或 CAN 接口。

RS485A/CAN端口针脚定义

RS485A 针脚定义(RJ45,8P8C):

针脚信号
1B
2A
3GND
4NC
5NC
6GND
7A
8B

CAN 针脚定义(RJ45,8P8C):

针脚信号
1NC
2GND
3NC
4CAN-H
5CAN-L
6NC
7NC
8NC

RS232 端口

RS232 端口用于连接电脑上位机软件,进行参数设置和状态监控。

RS232端口针脚定义

RS232 针脚定义(RJ12,6P6C):

针脚信号
1NC
2NC
3TXD
4RXD
5GND
6NC

RS485B / RS485C 端口

RS485B 和 RS485C 用于电池间并联通讯。RS485B 为输出端口,RS485C 为输入端口。

RS485B/C端口针脚定义

RS485B / RS485C 针脚定义(RJ45,8P8C):

针脚信号
1B
2A
3GND
4NC
5NC
6GND
7A
8B
针脚说明
  • A / B:RS485 差分信号线
  • CAN-H / CAN-L:CAN 总线差分信号线
  • TXD / RXD:RS232 发送与接收信号线
  • GND:信号地
  • NC:未连接(No Connection),该针脚无功能

并联步骤

拨号设置

在进行并联接线之前,需要先为每个电池设置通讯地址。BMS 支持两种拨号方式:

自动拨号

将所有 BMS 的拨码开关全部拨到 OFF 位置(即 OFF OFF OFF OFF OFF OFF),BMS 系统将自动为各电池分配通讯地址。

推荐

自动拨号方式操作简便,适用于大多数场景。推荐优先使用自动拨号。

手动拨号

如需手动指定每个电池的通讯地址,请参考附录中的拨码开关设置表,逐一为每个电池设置地址。

  • 地址 01:主机(Master),一台并联系统中必须有且仅有一台主机
  • 地址 02–63:从机(Slave),其余电池均设为从机,地址不能重复

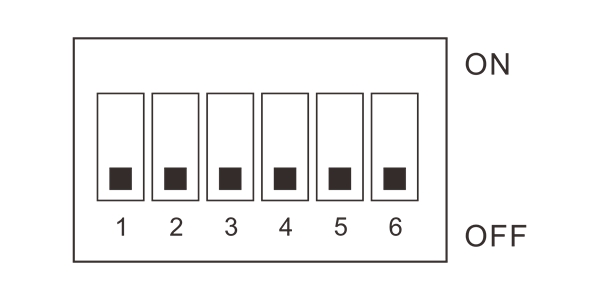

拨码开关设置表

并联接线

拨号设置完成后,使用 RJ45 并联通讯线缆(01 将各电池的 RS485BRS485C 端口依次串联。

接线规则:

  • 将第一台电池的 RS485B 端口连接至第二台电池的 RS485C 端口
  • 将第二台电池的 RS485B 端口连接至第三台电池的 RS485C 端口
  • 以此类推,直至连接完所有电池
端口方向

RS485B 为输出端口,RS485C 为输入端口。数据从第一台电池的 RS485B 输出,经第二台电池的 RS485C 输入,再由其 RS485B 输出至下一台,形成菊花链拓扑。

逆变器连接

并联接线完成后,使用 RJ45 逆变器通讯线缆(02 将电池组与逆变器连接。

操作步骤:

  1. 确认逆变器使用的通讯协议类型(RS485 或 CAN),参考逆变器产品说明书
  2. 将线缆一端插入第一台电池(主机)的对应端口:
    • 若逆变器使用 RS485 协议,插入 RS485A 端口
    • 若逆变器使用 CAN 协议,插入 CAN 端口
  3. 将线缆另一端插入逆变器的 BMS 通讯接口
针脚匹配

产品附带的 RJ45 逆变器通讯线缆(02 两端为对称直连。连接前请务必核对以下两项:

  • BMS 端 RS485ACAN 端口的针脚定义
  • 逆变器端 BMS 通讯接口的针脚定义(参见逆变器产品说明书)

若两端针脚定义不一致,需自行制作匹配的通讯线缆,或从逆变器厂商购买专用线缆(如 Victron 逆变器需使用其专用线缆)。

协议设置

完成物理接线后,需要在第一台电池(主机)上设置与逆变器匹配的通讯协议。有两种设置方式:

通过屏幕设置

在第一台电池(主机)的显示屏菜单中,找到 逆变器协议设置 选项,从协议列表中选择与当前逆变器品牌和型号对应的通讯协议。

通过上位机软件设置

  1. 使用 USB 转 RS232 上位机通讯线缆(03 将第一台电池(主机)的 RS232 端口连接至电脑
  2. 打开电脑上的 BMS 上位机软件
  3. 在软件中找到逆变器协议设置选项,选择对应的逆变器协议
  4. 保存设置后断开线缆
提示

如果不确定选择哪个协议,请查阅逆变器产品说明书中的 BMS 通讯章节,或联系逆变器厂商获取技术支持。

附录

拨码开关设置表

下表列出所有拨码开关组合。各电池的地址必须唯一,系统中仅允许一个主机(地址 01),其余为从机(地址 02–63)。

地址SW1SW2SW3SW4SW5SW6角色
00OFFOFFOFFOFFOFFOFF无效
01ONOFFOFFOFFOFFOFF主机
02OFFONOFFOFFOFFOFF从机
03ONONOFFOFFOFFOFF从机
04OFFOFFONOFFOFFOFF从机
05ONOFFONOFFOFFOFF从机
06OFFONONOFFOFFOFF从机
07ONONONOFFOFFOFF从机
08OFFOFFOFFONOFFOFF从机
09ONOFFOFFONOFFOFF从机
10OFFONOFFONOFFOFF从机
11ONONOFFONOFFOFF从机
12OFFOFFONONOFFOFF从机
13ONOFFONONOFFOFF从机
14OFFONONONOFFOFF从机
15ONONONONOFFOFF从机
16OFFOFFOFFOFFONOFF从机
17ONOFFOFFOFFONOFF从机
18OFFONOFFOFFONOFF从机
19ONONOFFOFFONOFF从机
20OFFOFFONOFFONOFF从机
21ONOFFONOFFONOFF从机
22OFFONONOFFONOFF从机
23ONONONOFFONOFF从机
24OFFOFFOFFONONOFF从机
25ONOFFOFFONONOFF从机
26OFFONOFFONONOFF从机
27ONONOFFONONOFF从机
28OFFOFFONONONOFF从机
29ONOFFONONONOFF从机
30OFFONONONONOFF从机
31ONONONONONOFF从机
32OFFOFFOFFOFFOFFON从机
33ONOFFOFFOFFOFFON从机
34OFFONOFFOFFOFFON从机
35ONONOFFOFFOFFON从机
36OFFOFFONOFFOFFON从机
37ONOFFONOFFOFFON从机
38OFFONONOFFOFFON从机
39ONONONOFFOFFON从机
40OFFOFFOFFONOFFON从机
41ONOFFOFFONOFFON从机
42OFFONOFFONOFFON从机
43ONONOFFONOFFON从机
44OFFOFFONONOFFON从机
45ONOFFONONOFFON从机
46OFFONONONOFFON从机
47ONONONONOFFON从机
48OFFOFFOFFOFFONON从机
49ONOFFOFFOFFONON从机
50OFFONOFFOFFONON从机
51ONONOFFOFFONON从机
52OFFOFFONOFFONON从机
53ONOFFONOFFONON从机
54OFFONONOFFONON从机
55ONONONOFFONON从机
56OFFOFFOFFONONON从机
57ONOFFOFFONONON从机
58OFFONOFFONONON从机
59ONONOFFONONON从机
60OFFOFFONONONON从机
61ONOFFONONONON从机
62OFFONONONONON从机
63ONONONONONON从机
